Name: Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tidsrelæ Multifunktionel 12 V/AC, 12 V/DC, 240 V/AC 1 stk Tidsområde: 0.02 s
Brand: Dold
SKU: 2359234
Availability: BackOrder

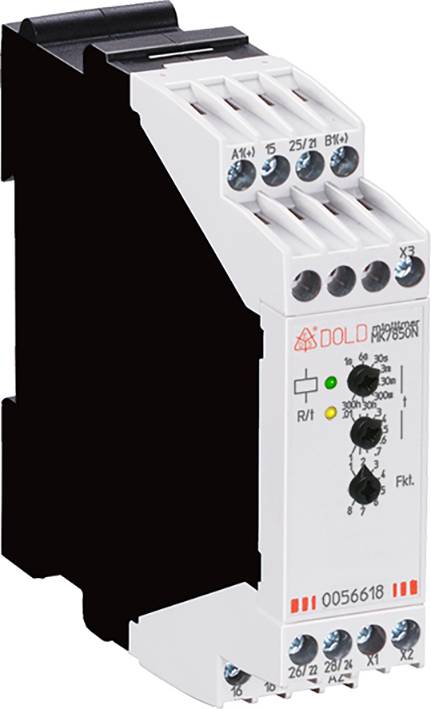

Et overvågningsrelæ i et hus med flere skrueklemmer, LED-indikatorer og en indstillingsknap til funktionsindstillinger.

Lignende billede

Emballage-type

Piece

Produkttype

Tidsrelæ

Variant

Multifunktionel

Funktioner

Tale- og tilbagefaldsforsinkelse med styrekontakt

Start- og tilbagefaldsforsinkelse

Taktgiver

Blinklys symmetrisk

Duty cycle og glidende afbrydelse

Impuls ved frakobling

Impulsgiver

Driftsspænding

12 V/AC

12 V/DC

240 V/AC

Datablad (PDF)

Levering tors. 12. nov.

Antal

stk.

Total (1.432,00 kr. / stk.r)

1.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Tids-/multifunktions-relæ

Op til 10 funktioner i én enhed
Forenklet oplagring
Større fleksibilitet
Hurtig og præcis indstilling af lange tider

Tekniske specifikationer

Mulighed for tilslutning af 2 fjernpotentiometre (t1 og t2)
1 omskifter kan programmeres som lynkontakt
Tilladt startfrekvens: 36000 koblingscyklusser/timer
Kortslutningsfast
Maks. Smeltesikring 4 A GG / GL IEC/en 60947-5-1

Emballage-type: Piece

Produkttype: Tidsrelæ

Type: MK7850N.82/500/61 AC/DC12-240V

Variant: Multifunktionel

Tilslutning: Skrueklemme

Funktioner: Tale- og tilbagefaldsforsinkelse med styrekontakt
Start- og tilbagefaldsforsinkelse
Taktgiver
Blinklys symmetrisk
Duty cycle og glidende afbrydelse
Impuls ved frakobling
Impulsgiver

Driftsspænding: 12 V/AC
12 V/DC
240 V/AC

Min. driftsspænding: 12 V

Driftsspænding maks.: 240 V

Driftsspænding: 12 - 240 V

Kontakttype: 2 x omskifter

Kontaktmateriale: AgNi

Koblingsspænding (max.): 230 V/AC

Brydestrøm (max.): 4 A

Tidsområde (min.): 0.02 s

Tidsområde (maks.): 300 h

Min. Temperatur: 0 °C

Maks. temperatur: +60 °C

: IP20
IP40

Elektrisk levetid: Til AC 15 ved 1 A, AC 230 V: 1,5 x 10⁵skiftepin. IEC/EN 60947-5-1

Mekanisk levetid: ≥ 1 x 10⁶koblingscyklusser

Bredde: 22.5 mm

H: 90 mm

D: 97 mm

Dim.: (B x H x T) 22.5 x 90 x 97 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tidsrelæ Multifunktionel 12 V/AC, 12 V/DC, 240 V/AC 1 stk Tidsområde: 0.02 s

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2359234 Dold 0054052 MK7850N.82/500/61 AC/DC12-240V Tidsrelæ Multifunktionel 12 V/AC, 12 V/DC, 240 V/AC 1 stk Tidsområde: 0.02 s

Beskrivelse

Tidsafhængige styringer til industri- og jernbaneanvendelse.

· I henhold til IEC/en 61 812-1
· 8 funktioner kan indstilles med en drejeknap:
Startforsinkelse (AV)
Tænd-/sluk-funktion (EW)
Impulsgiver forsinket (IE)
Blinkfunktion, start med impuls (BI)
Tilbagestillingsforsinkelse (RV)
Impulsomformer (IF)
Afbrydningsfunktion (AW)
Start- og tilbagefaldsforsinkelse (AV / RV)
· 8 tidsintervaller fra 0,02 s... 300 timer kan indstilles med en drejekontakt
· Spændingsområde AC/DC 12... 240 V
· Med tidsafbrydelse/tidsaddition i alle funktioner
· Kan styres med totråds-nærhedsafbrydere
· 2 skiftekontakter, hvoraf den kan programmeres som snapkontakt
· Led-indikatorer til spændingsforsyning, kontaktstilling og tidsforløb
· Trækledere: Også 2 x 1,5 mm2 litzetråd med kappe og plastkraver, eller 2 x 2,5 mm2 massiv din 46 228-1/-2/-3/-4
· 22,5 mm udvendig bredde
· Med anden tidsindstilling t2 til funktionerne
Taktgiver, start med impuls (ti) eller pause (TP)
På grund af den separate indstillingsmulighed for impuls- og
Pausetid kan blinkfunktionen anvendes som taktgiver.
Til- og frakobling (EW/AW)
Start- og tilbagefaldsforsinkelse (AV / RV)
Impulsvarighed (IE) og indstilling af impulslængde
· Mulighed for tilslutning af 2 fjernpotentiometre

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
