DOGA DC-gearmotor Typ 316 DO 316.2761.3H.00 / 3121 24 V 1.7 A 2 Nm 38 U/min Shaft Diameter: 9 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drevhovedtype: Snegl
- Produkttype
DC-gearmotor
- Type
Typ 316
- Nominel spænding
24 V
- Nominel strøm
1.7 A
- Nominel strøm - afrundet
1.7 A
- Nominel effekt
8 W
- Nominelt omdrejningstal
38 U/min
- Specifikationer
Hal-sensor
- Udgangsdrejningsmoment
2 Nm
- Akseludførelse
Med kile 3
- Dim.
(L x B x H) 177.5 x 48 x 90.8 mm
- Bredde
48 mm
- Produc.-delnr.
DO 316.2761.3H.00 / 3121
- Variant
DC-gearmotor
- Aksel-dia.
9 mm
- Nominelt drejningsmoment
2 Nm
- Reduktion (detaljer)
Schnecke
- H
90.8 mm
- L
177.5 mm
Dokumenter og downloads
Datablad
Datablad 198499 DOGA DC-gearmotor Typ 316 DO 316.2761.3H.00 / 3121 24 V 1.7 A 2 Nm 38 U/min Shaft Diameter: 9 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 198499 DOGA DC-gearmotor Typ 316 DO 316.2761.3H.00 / 3121 24 V 1.7 A 2 Nm 38 U/min Shaft Diameter: 9 mm 1 stk
Beskrivelse
DOGA-jævnstrømsmotoren er specielt udviklet til anvendelse inden for industrien og trækker på mere end 50 års erfaring og utallige anvendelsesområder. Permanentmagnet-teknikken tilvejebringer en kompakt konstruktion med ekstremt høj ydeevne. Modellen er i særdeleshed egnet, hvor der kræves uafhængig strømtilførsel, små fysiske mål og lav vægt samt til anvendelse inden for industrien og til køretøjer af enhver art. Dette kvalitetsprodukt kendetegnes af et præcist omdrejningstal, støjsvag drift, korte opbremsningstider ved lavt inertimoment og en ekstremt robust konstruktion.
Version
- Drevtandhjul af syntetisk materiale POM
- Beskyttelsesklasse IP40 eller IP53
- Ethvert betjeningsområde
- Egenskaber for motorer med impulsgiversystem (type DO16241223B00/3065 og type DO11191723B00/3064): Magnetisk impulsgiver med hallsensorer, 2 kanaler 90° faseforskudt
- Opløsning 16 impulser pr. motoromdrejning
- Integreret spændingsregulator til bred forsyningsspændingsområde (4,2 – 24 V)
- Integreret Schmitt-udløser, drevet af eksterne Pull-Up-modstande; Udgangskobling Open Collector
- Inkl. tilslutningskabel 4 m type LIYCY 4 x 0,25 mm².
Hvilken type Jævnstrømsmotorer leder du efter?

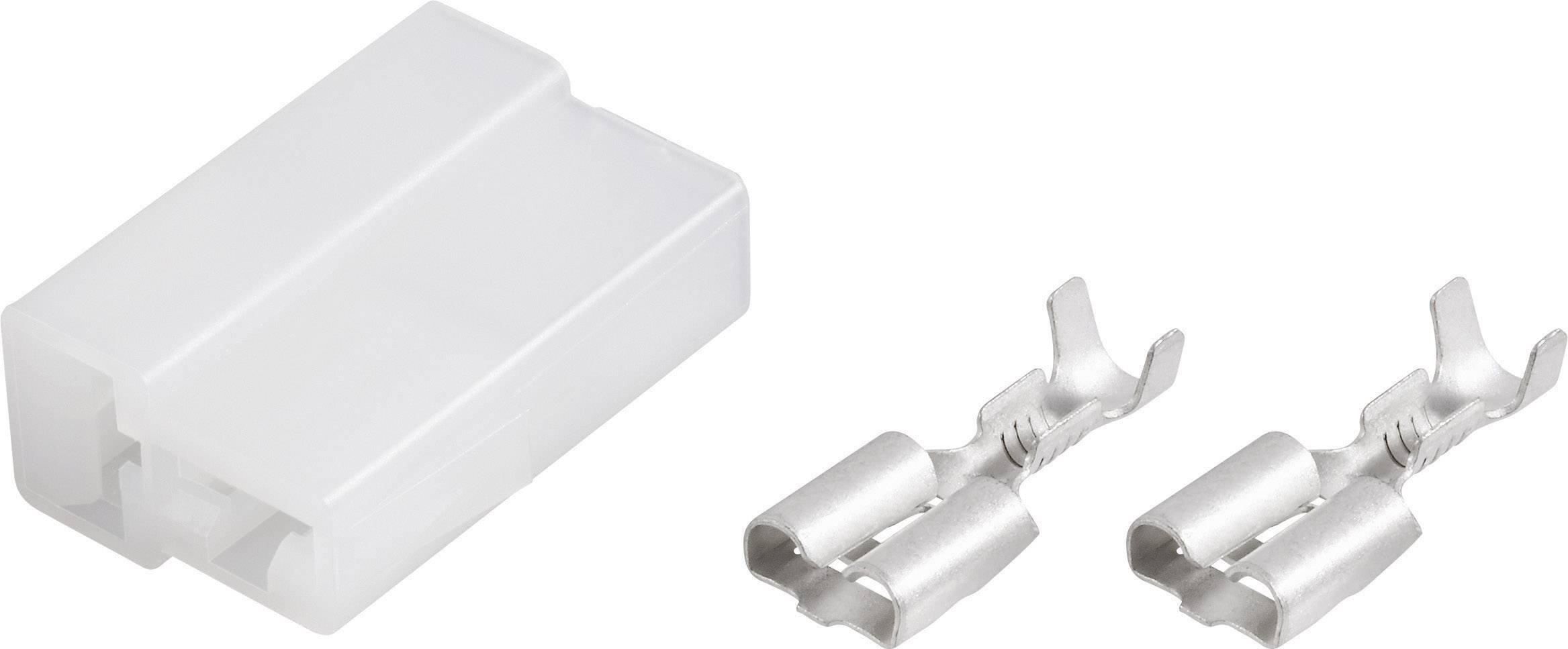

tilbehør
