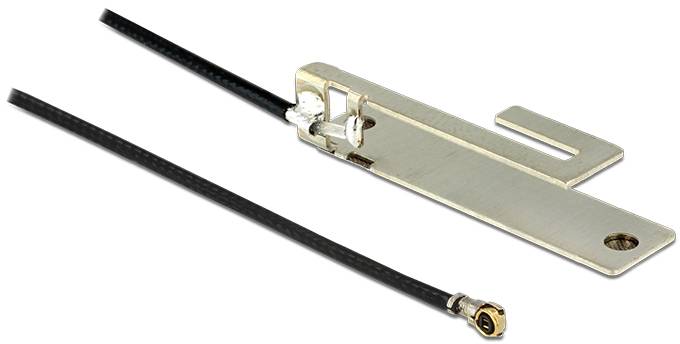

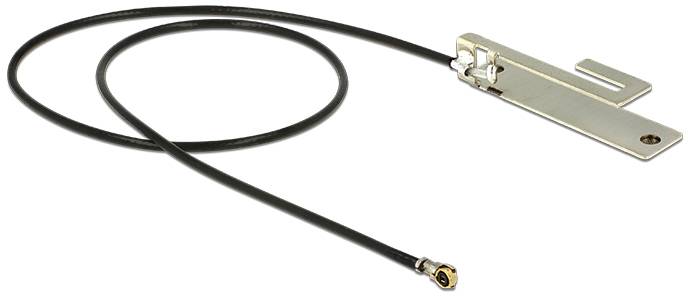

Delock 86183 86183 WLAN-antenne 3 dBi 2.4 GHz
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
WLAN-antenner
- F-type sort
- 3 dBi
- 2.4 - 2.5 GHz
- 50 Ohm
Tekniske specifikationer
- Frekvensbånd 2.4 - 2.5 GHz
- Impedans: 50 ohm
- Kabeltype: coaxial
- Produkttype
WLAN-antenne
- Max. Forstærkning
3 dBi
- Design
Antenne med vandret top
- Radio-teknologi
2.4 GHz
- Antenneforbindelse
IPEX-stik
- Vægt
0.02
- Antal forbindelser
1
- Bredde
6 mm
- H
5 mm
- Form
rundt
- Kabellængde
0.25 m
- Udførelse
Tilslutningskabel
- Producentfarve
Sort
- D
25 mm
- Kabel-anvendelse
Koldapparater
- UKCA
Ja
- Driftstemperatur (T-T)
-10 - 55 °C
Dokumenter og downloads
Datablad
Datablad 3380871 Delock 86183 86183 WLAN-antenne 3 dBi 2.4 GHz
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3380871 Delock 86183 86183 WLAN-antenne 3 dBi 2.4 GHz
Beskrivelse
Denne Delock WLAN antenne kan integreres i enheder med MHF IV/ HSC MXH32-kompatible connector.
Tilslutning: Miniature HF koaksial stik MHF IV/ HSC MXHP32 kompatibel
- PIFA: Planar inverted F-Shaped Antenna
- Frekvensområde:
2,400 - 2,500 GHz
- Antenneforstærkning:
Maksimalt 3,0 dBi
-5,0 dBi i gennemsnit
Impedans: 50 ohm
- VSWR: 2,0
Driftstemperatur: -10 °C ~ 55 °C
- Mål (LxBxH): Ca. 25,0 x 6,0 x 5,0 mm
Kabeltype: koaksial
- Kabelfarve: Sort
- Kabeldæmpning 2,5 dB @ 2400 MHz pr. meter
- Kabeldiameter: Ca. 1,13 mm
- Kabellængde inkl. tilslutninger: Ca. 250 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tilslutning: Miniature HF koaksial stik MHF IV/ HSC MXHP32 kompatibel
- PIFA: Planar inverted F-Shaped Antenna
- Frekvensområde:
2,400 - 2,500 GHz
- Antenneforstærkning:
Maksimalt 3,0 dBi
-5,0 dBi i gennemsnit
Impedans: 50 ohm
- VSWR: 2,0
Driftstemperatur: -10 °C ~ 55 °C
- Mål (LxBxH): Ca. 25,0 x 6,0 x 5,0 mm
Kabeltype: koaksial
- Kabelfarve: Sort
- Kabeldæmpning 2,5 dB @ 2400 MHz pr. meter
- Kabeldiameter: Ca. 1,13 mm
- Kabellængde inkl. tilslutninger: Ca. 250 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Tilslutning: 1 x i-PEX Inc., MHF® 4L stik
- Frekvensområde:
- 2400 - 2500 MHz
- Bluetooth, WLAN 2,4 GHz, ZigBee 2,4 GHz, ISM
- Antenneforstærkning 3 dBi
- VSWR: ≤2.0
- Impedans: 50 ohm
- Driftstemperatur: -10 °C ~ 55 °C
- Farve: Sort
- Kabeltype: koaksial
- Kabeltype 1.13
- Kabelfarve: Sort
- Kabeldiameter: Ca. 1,13 mm
- Støjdæmpning: 3,2 dB @ 2,4 GHz pr. meter
- Min. bøjningsradius: Ca. 4,5 mm
- Mål (LxBxH): Ca. 25 x 6 x 5 mm
- Længde inkl. tilslutninger (L): Ca. 25 cm
Tip
- Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.
Systemkrav
- Apparat med fri i-PEX Inc., MHF® 4L tilslutning
