Delock 12717 12717 WLAN-antenne 28 dBi 2.4 GHz
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
WLAN-antenner
- Omnidirektional antenne SMA sort
- 28 dBi
- 1.57542 GHz, 1.71 - 2.7, 0.698 - 0.96, 1.598 - 1.610
- 50 Ohm
- Lineær polarisering Weibullig
Tekniske specifikationer
- Frekvensbånd 1.57542 GHz, 1.71 - 2.7, 0.698 - 0.96, 1.598 - 1.610
- Impedans: 50 ohm
- Kabeltype: RG-174
- Produkttype
WLAN-antenne
- Max. Forstærkning
28 dBi
- Design
Antenne med vandret top
- Radio-teknologi
2.4 GHz
- Anvendelsessted
Udendørs
- Antenneforbindelse
SMA-stik
- Antenneforbindelse
SMA-stik
- Vægt
1.2 kg
- Antal forbindelser
3
- Monteringsmåde
Skruefastgørelse
- Polarisering
Lineær
- Bredde
100 mm
- H
50 mm
- L
250 cm
- Form
rundt
- Kabellængde
3 m
- Udførelse
Tilslutningskabel
- Producentfarve
Sort
IP67
- Kabel-anvendelse
Koldapparater
- UKCA
Ja
- Driftstemperatur (T-T)
-40 - 80 °C
- Effekthåndtering
5 W
Dokumenter og downloads
Datablad
Datablad 3382538 Delock 12717 12717 WLAN-antenne 28 dBi 2.4 GHz
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3382538 Delock 12717 12717 WLAN-antenne 28 dBi 2.4 GHz
Beskrivelse

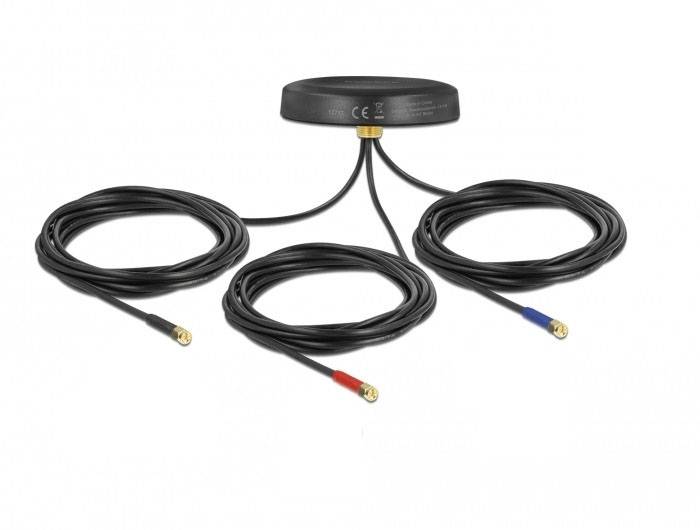

Denne multiband-antenne fra Delock har tre fysisk separate sende- og modtageenheder. To IFA-antenner, hver til LTE og GSM/UMTS, er ansvarlige for at sende og modtage på disse områder. GNSS patchantenne modtager signalerne fra Global Navigation Satellite Systems GNSS.
Multibåndsantennen egner sig takket være sine outdoor-egenskaber fremragende til den barske hverdag inden for transport, skovbrug, landbrug, byggeri samt på det maritime område. Den er vandtæt, stødbeskyttet og kan anvendes inden for det udvidede temperaturområde.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Multibåndsantennen egner sig takket være sine outdoor-egenskaber fremragende til den barske hverdag inden for transport, skovbrug, landbrug, byggeri samt på det maritime område. Den er vandtæt, stødbeskyttet og kan anvendes inden for det udvidede temperaturområde.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Tilslutninger 3 x SMA-stik
- LTE GSM UMTS:
- Frekvensområde:
- 0,698 - 0,960 GHz
- 1,710 - 2,700 GHz
- GSM/UMTS/ZigBee/Z-Wave/LoRa/NB-IoT/ WLAN 2,4 GHz/Bluetooth
- Antenneforstærkning: 2 dBi
- Impedans: 50 ohm
- VSWR: 2,5
- Polarisering: Lineær
- Kabeltype: koaksial
- Kabeltype: RG-174
- Kabeldiameter: Ca. 2,7 mm
- Støjdæmpning: 1,5 dB @ 1,5 GHz pr. meter
- GNSS:
- Frekvensområde:
- GNSS: L1, 1,57542 GHz, 1,598 - 1,610 GHz
- Antenneforstærkning 3 dBi
- Impedans: 50 ohm
- VSWR: 2,5
- Polarisering: RHCP
- Kabeltype: koaksial
- Kabeltype: RG-174
- Kabeldiameter: Ca. 2,7 mm
- Støjdæmpning: 1,5 dB @ 1,5 GHz pr. meter
- LNA GNSS:
- Frekvensområde:
- GNSS: L1, 1,57542 GHz
- Forstærkning 28 dBi
- VSWR: ≤2.0
- Impedans: 50 ohm
- Driftsspænding 2,2 - 5,0 V
- Strømforbrug 5 - 15 mA
- Påskruemontering
- Driftstemperatur: -40 °C ~ 85 °C
- Kabinetmateriale: ABS
- Farve: Sort
- Kapslingsklasse:IP67
- Kabelfarve: Sort
- Kabellængde inkl. tilslutninger: Ca. 3 m.
- Mål (dia. X H): Ca. 81,0 x 15,5 mm
- Diameter af fastgørelseshuller 12 mm
Tip
- Bluetooth® er et registreret varemærke tilhørende Bluetooth SIG, Inc.
Systemkrav
- Apparat med flere frie SMA-tilslutninger
