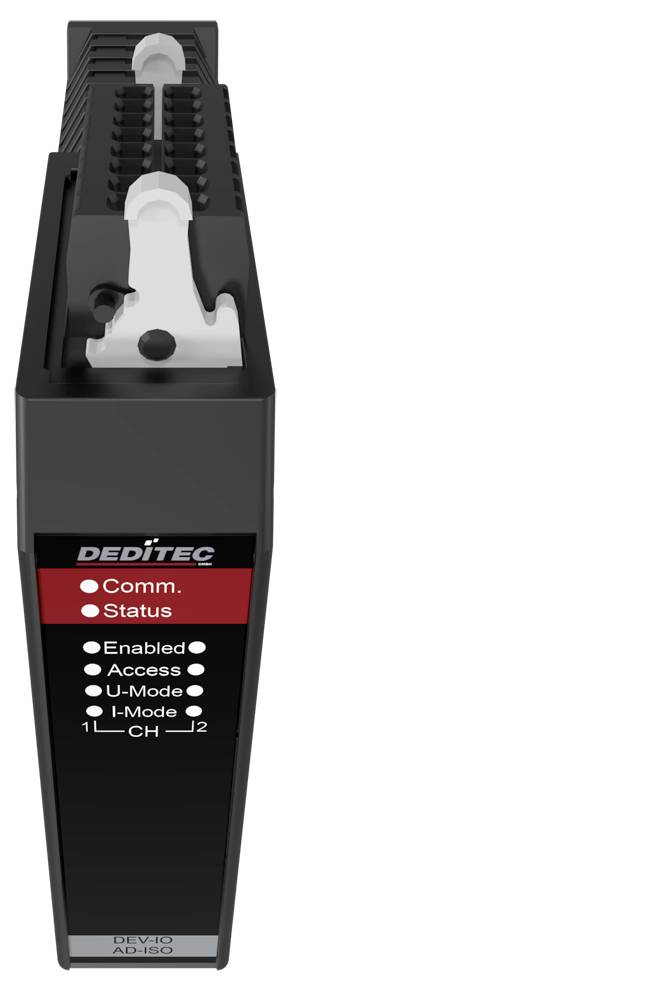

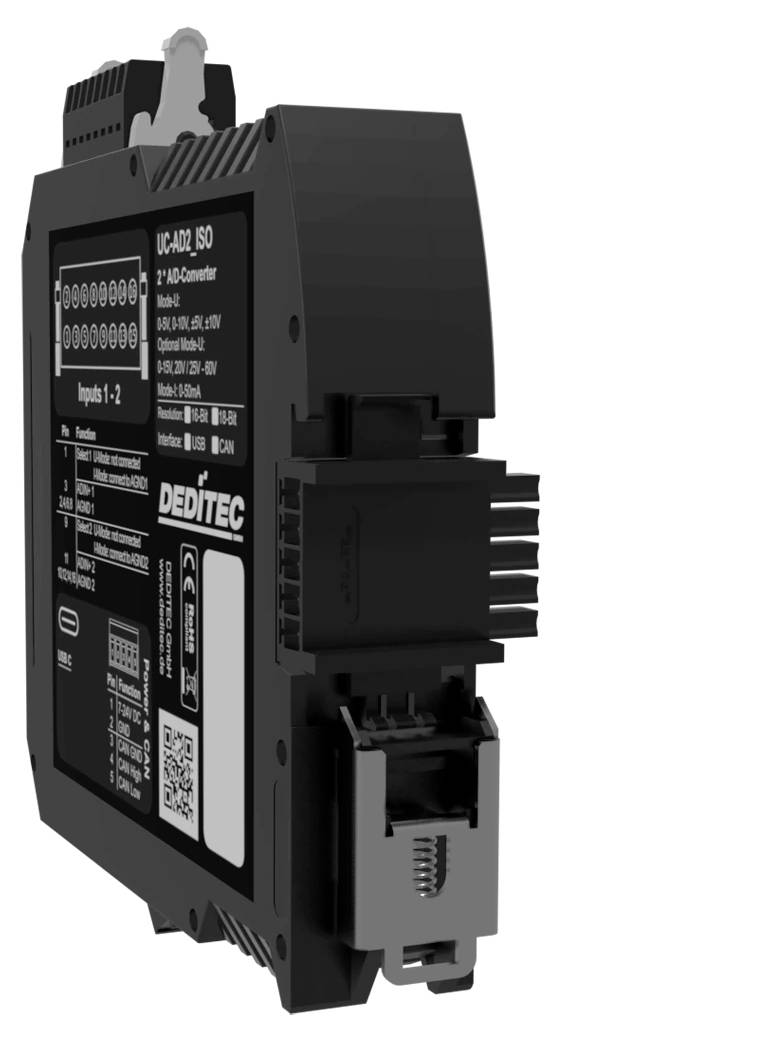

Deditec UC-USB-AD2-16ISO UC-USB-AD2-16ISO I/O-modul USB Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2 7 V/DC, 24 V
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- USB 2.0 interface op til 480 Mbit/s.
- Hurtig ibrugtagning takket være Plug-and-Play-integration
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface
- Model: single ended
- 16-bit opløsning pr. kanal
- SPÆNDINGSINTERVALLER 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V.
- Konverteringshastighed A/D-konverter: 4 µs
Tekniske specifikationer
- Galvanisk adskillelse: Op til 500 V.
- Montering: Din-skinneholder (35 x 7,5 mm)
- Produkttype
I/O-modul
- Interfaces
USB
- Type
UC-USB-AD2-16ISO
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
2
- Antal indgange
2 x
- Antal udgange
0 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-USB-AD2-16ISO
- Variant
2-kanals 16-bit A/D-omformer med galvanisk adskillelse i din-skinnehus
- Indgange
2 x analoge indgange (16-bit opløsning, galvanisk adskilt)
- Interface
USB-C (USB 2.0 / 480 Mbit/s)
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796624 Deditec UC-USB-AD2-16ISO UC-USB-AD2-16ISO I/O-modul USB Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2 7 V/DC, 24 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796624 Deditec UC-USB-AD2-16ISO UC-USB-AD2-16ISO I/O-modul USB Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2 7 V/DC, 24 V
Beskrivelse
Industrien USB analog konverter UC-USB-AD2-16_ISO tilbyder to højopløselige A/D-kanaler med 16-bit og galvanisk adskillelse op til 1 kV. Registrerer spændinger op til 40 V samt strømme op til 24 mA - ideal for præcise industrimålinger. Typiske anvendelser: Overvågning af sensor i anlæg og indsamling af data i laboratorie- og prøvestande. Plug & Play via USB-C letter integrationen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- A/D-filter
- Konfigurerbar Event styring
- M2M funktionalitet

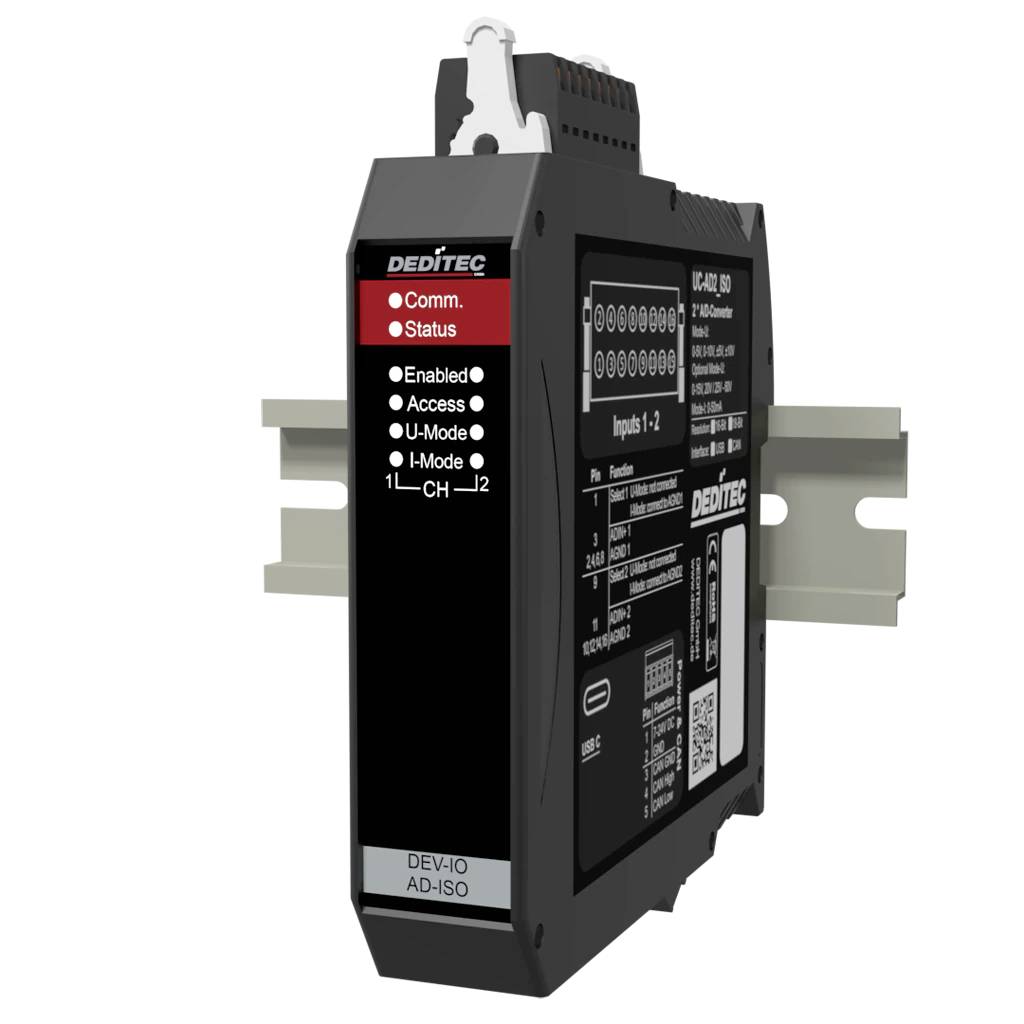

- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
- Gratis konfigurations- og testsoftware
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
