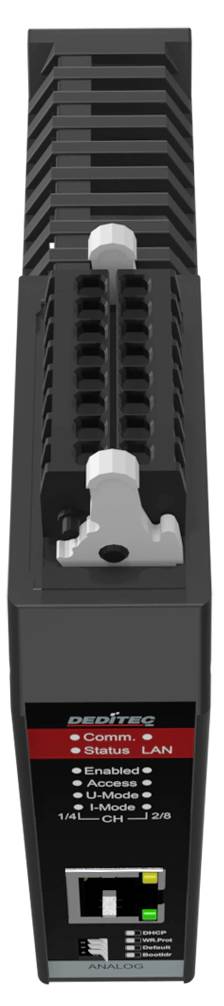

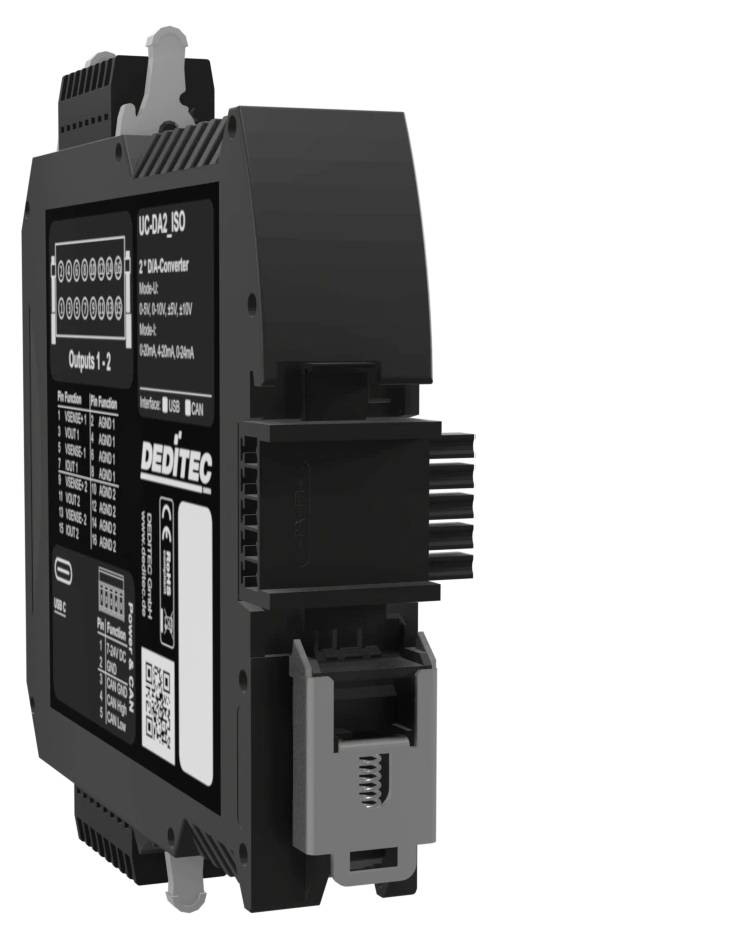

Deditec UC-ETH-DA2-16ISO UC-ETH-DA2-16ISO Udgangsmodul Ethernet Antal indgange: 0 x Antal udgange: 2 x Antal I/O: 2 7 V/
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- Ethernet 10/100 Mbit/sek.
- Understøttede protokoller: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface, beregnet TCP-protokol, Modbus-TCP
- Krypteret Ethernet kommunikation er mulig
- Åben standard- eller modbus TCP-protokol
- Webinterface og app (smartphone og tablet)
- Mulighed for forbindelse via Wi-Fi
- WPS-funktion
- WPS-knap
- 16-bit opløsning pr. kanal
- SPÆNDINGSOMRÅDER: 0-5 V, 0-10 V, ±5 V, ±10 V.
- Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V AC
- Belastningsmodstand: ≥ 1 kOhm
- Alle D/A-kanaler indbyrdes galvanisk adskilte
Tekniske specifikationer
- Opløsning 16-bit

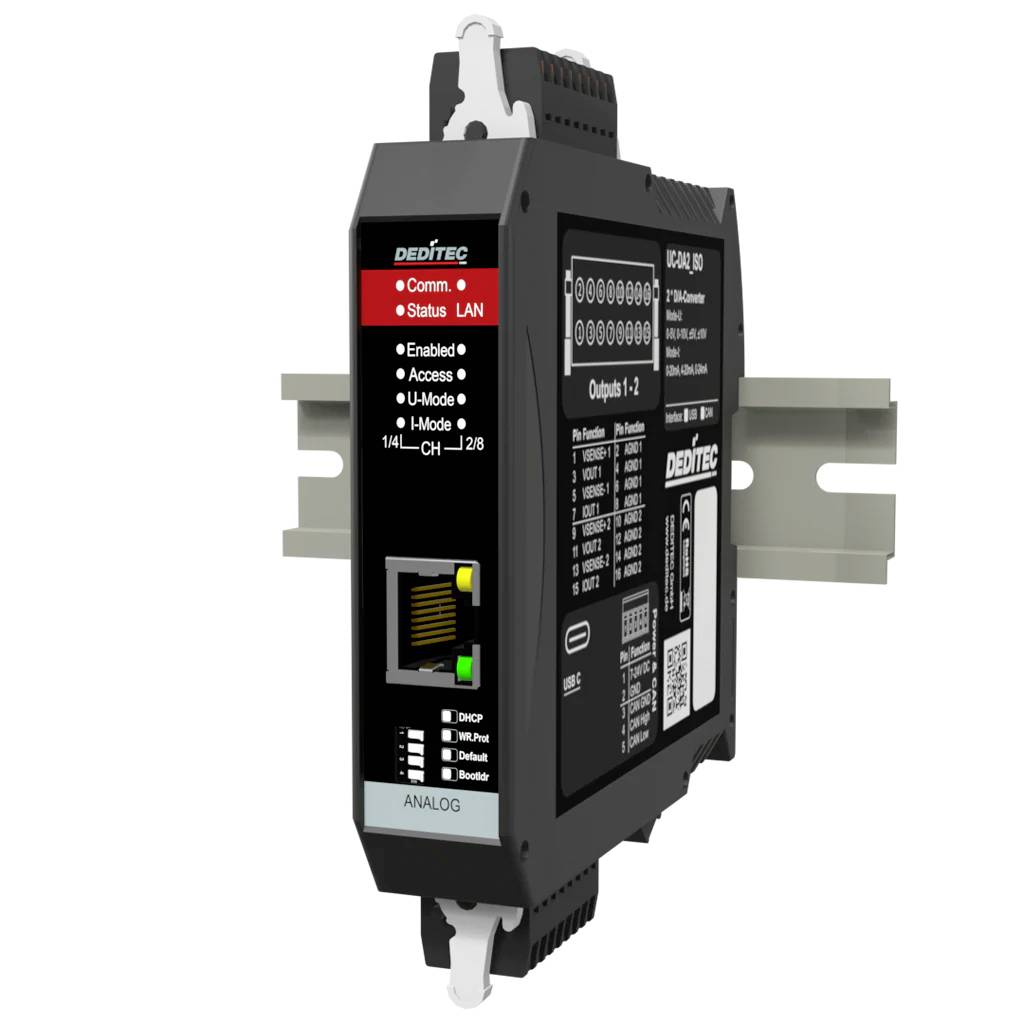

- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Galvanisk adskillelse: Maks. 500 V
- Produkttype
Udgangsmodul
- Interfaces
Ethernet
- Type
UC-ETH-DA2-16ISO
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7V DC TIL 24 V DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
2
- Antal indgange
0 x
- Antal udgange
2 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-ETH-DA2-16ISO
- Variant
Modulært stand-alone enhed i plastkabinet til montering på din-skinne (TS 35 x 7,5 mm)
- Udgange
2 isolerede 16-bit analoge udgange
- Interface
Ethernet 100 Mbit/WiFi
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796634 Deditec UC-ETH-DA2-16ISO UC-ETH-DA2-16ISO Udgangsmodul Ethernet Antal indgange: 0 x Antal udgange: 2 x Antal I/O: 2 7 V/
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796634 Deditec UC-ETH-DA2-16ISO UC-ETH-DA2-16ISO Udgangsmodul Ethernet Antal indgange: 0 x Antal udgange: 2 x Antal I/O: 2 7 V/
Beskrivelse
UC-ETH-DA2-16ISO med Ethernet og Modbus-TCP interface omdanner præcise analoge signaler til 4–20 mA og 0–10 V og egner sig ideal til industriel automatisering. Med 16-bit-opløsning, galvanisk adskillelse og sikker Fail-Safe-tilstand giver den pålidelige styring. Typiske anvendelser er styring af ventiler inden for procesautomation og simulering af analoge sensorsignaler i teststande.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 16-bit-analogudgange til 4–20 mA og 10 V.
- Modbus TCP, HTTP og åben TCP-protokol
- Fail-safe-funktion
- Konfigurerbar Event styring
- M2M funktionalitet
- Gratis konfigurations- og testsoftware
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
