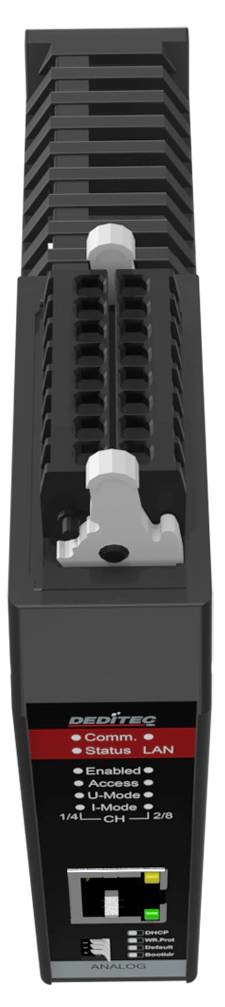

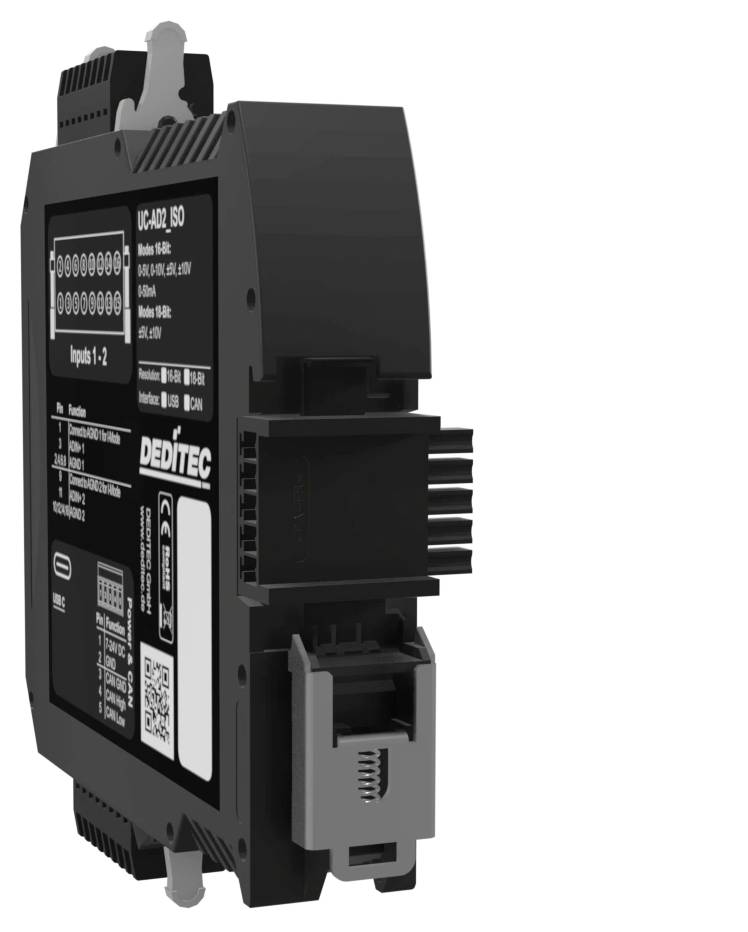

Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Indgangsmodul Ethernet Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2 7 V
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- Ethernet 10/100 Mbit/sek.
- Understøttede protokoller: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface, beregnet TCP-protokol, Modbus-TCP
- Krypteret Ethernet kommunikation er mulig
- Åben standard- eller modbus TCP-protokol
- Webinterface og app (smartphone og tablet)
- Mulighed for forbindelse via Wi-Fi
- WPS-funktion
- WPS-knap
- Model: single ended
- 16-bit opløsning pr. kanal
- SPÆNDINGSINTERVALLER 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V.
- Konverteringshastighed A/D-konverter: 4 µs
Tekniske specifikationer

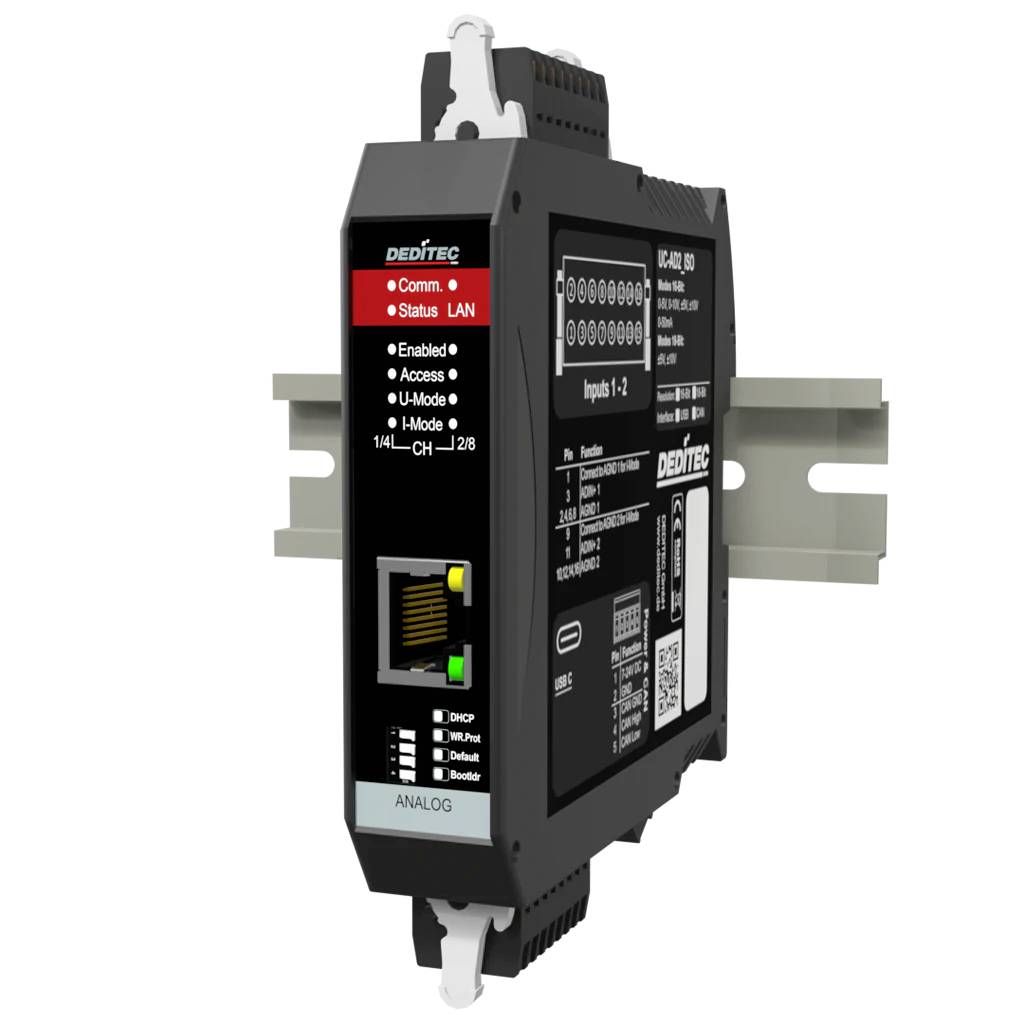

- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Strømmåleområde 0-24mA
- Galvanisk adskillelse: Maks. 1000 V AC mellem kanal 1 og 2; maks. 500 V AC til spændingsforsyning
- Produktmål, længde (dybde): 111 mm
- Produkttype
Indgangsmodul
- Interfaces
Ethernet
- Type
UC-ETH-AD2-16ISO
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7V DC TIL 24 V DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
2
- Antal indgange
2 x
- Antal udgange
0 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-ETH-AD2-16ISO
- Variant
Stand-alone-modul i kompakt hus til hatskinnemontering (TS 35 x 7,5 mm)
- Udgange
0
- Indgange
2
- Interface
Ethernet 100 Mbit og WiFi
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Indgangsmodul Ethernet Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2 7 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796633 Deditec UC-ETH-AD2-16ISO UC-ETH-AD2-16ISO Indgangsmodul Ethernet Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2 7 V
Beskrivelse
Modbus-TCP-analogtransducer-modul UC-ETH-AD2-16ISO med 2 galvanisk adskilte ad-kanaler registrerer spændings- og strømsignaler med en opløsning på 16-bit og konverterer dem til digitale måledata. Via Ethernet og Modbus TCP kan værdier integreres effektivt i styrings- og IoT-systemer. ideal til tilslutning af analoge sensorer i industriautomation eller til overvågning af energi- og procesdata.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 2 galvanisk isolerede analoge indgange
- Dataoverførsel sker via Ethernet eller Modbus TCP
- Konfigurerbar Event styring
- M2M funktionalitet
- Gratis konfigurations- og testsoftware
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
