Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A I/O-modul CANopen Antal indgange: 0 x Antal udgange: 4 x Antal I/O: 4 7
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CANopen-profiler i henhold til CIA®-specifikation CIA 301, CIA 305 og CIA 401
- CAN 2,0 A ELLER CAN 2,0 B.
- Galvanisk adskilt op til 500 V.
- Kan konfigureres via kodningskontakt
- 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, autobaud
- 4 relæ-udgange veksler (CO)
- Maks. KOBLINGSSPÆNDING: 48 V AC/DC
- Maks. Strømbelastningsevne 12A
- Timerfunktion
- Timeout-udgangsbeskyttelse
Tekniske specifikationer
- Huslængde: 111 mm
- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Protokoller: CANopen Profile ifølge CIA®-specifikation CIA 301, CIA 305 og CIA 401
- Produkttype
I/O-modul
- Interfaces
CANopen
- Type
UC-CANOPEN-REL4_12A
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
4
- Antal indgange
0 x
- Antal udgange
4 x
- Dim.
(B x H) 22.5 mm x 117 mm
- Maks. strømforbrug
130 mA
- H
117 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CANOPEN-REL4_12A
- Variant
CANopen relæ-udgangsmodul til din-skinnen
- Udgange
4 skifterelæ (CO / Changeover)
- Interface
CAN-BUS/CANopen (galvanisk adskilt via optokobler)
Understøtter baud-hastigheder på 10 kbit/s til 1 Mbit/s eller autobaud
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796652 Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A I/O-modul CANopen Antal indgange: 0 x Antal udgange: 4 x Antal I/O: 4 7
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796652 Deditec UC-CANOPEN-REL4_12A UC-CANOPEN-REL4_12A I/O-modul CANopen Antal indgange: 0 x Antal udgange: 4 x Antal I/O: 4 7
Beskrivelse

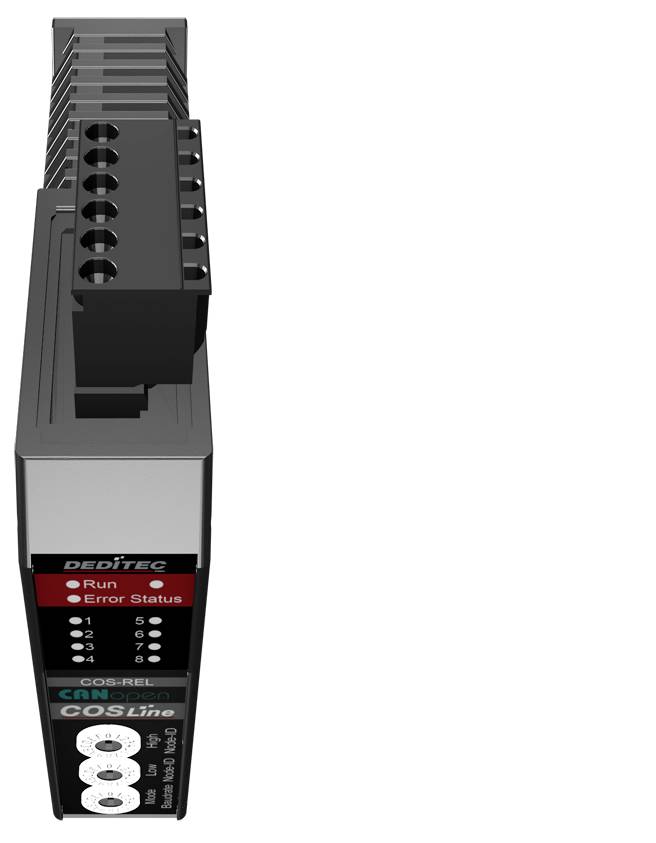

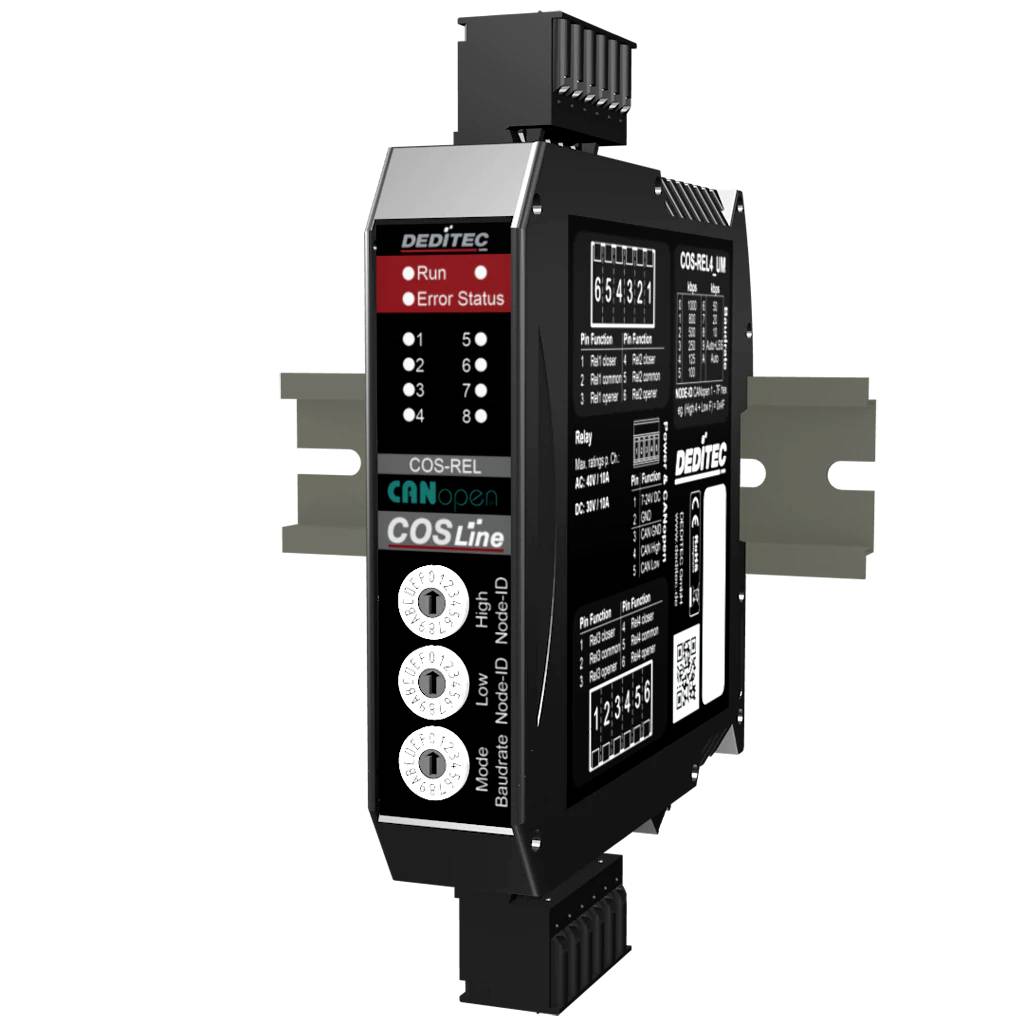

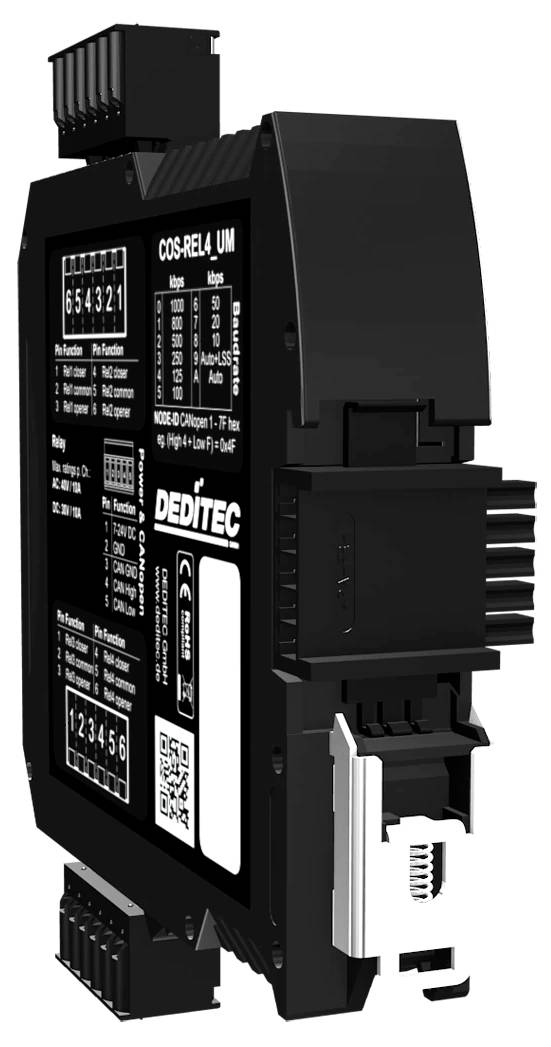

UC-CANopen-REL4_12A er et kompakt CANopen-styringsmodul med fire kraftige omskifterrelæer (8 A/12 A), ideal til robuste kontaktopgaver. Digital-do relæ-output giver mulighed for pålidelig kobling af eksterne belastninger, understøttet af galvanisk adskillelse og CANopen-profil CIA-401. Typiske anvendelsesområder er kobling af maskinfunktioner samt styring af eksterne forbrugere i automatiseringsanlæg.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
- Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
