Deditec UC-CANOPEN-REL16_5A UC-CANOPEN-REL16_5A I/O-modul CANopen Antal indgange: 0 x Antal udgange: 16 x Antal I/O: 16

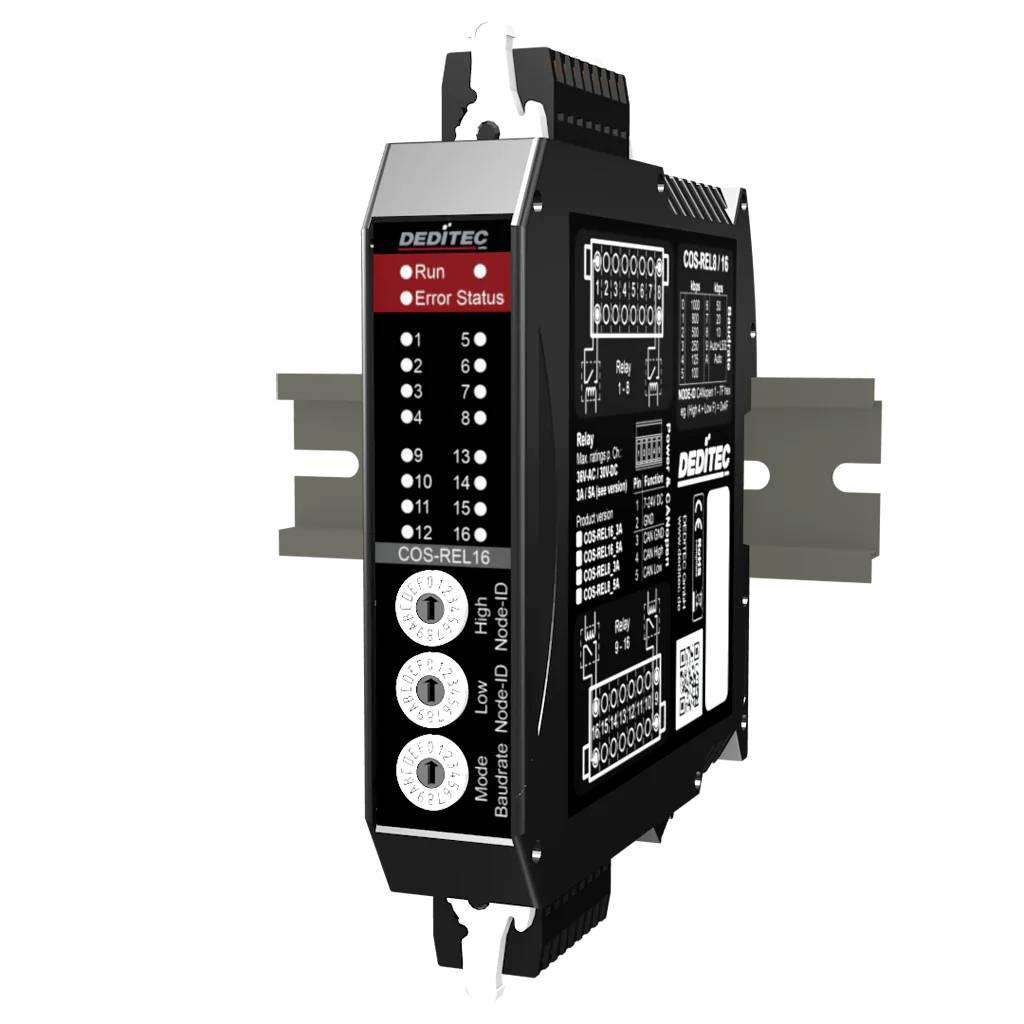

DIN-skinne relæmodul mærket 'DEDITEC' med Run og Error statuslamper, 16 kanallys, og justeringsdrejeknapper på forsiden.

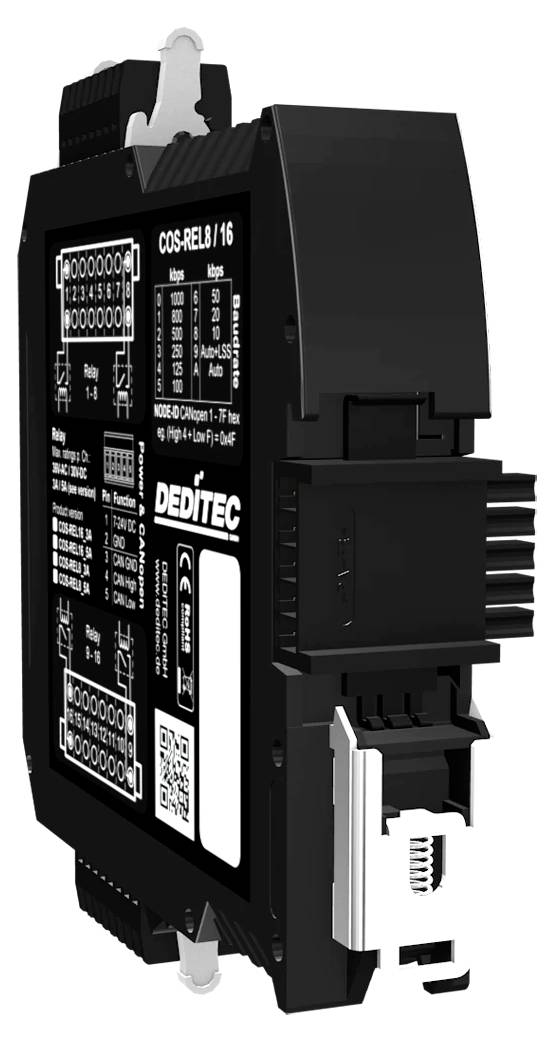

Sort elektronisk DIN-skinne-kontrolmodul med mærket terminalblok og påtrykt markering på frontpanel, vist i vinklet produktvisning på hvid baggrund.

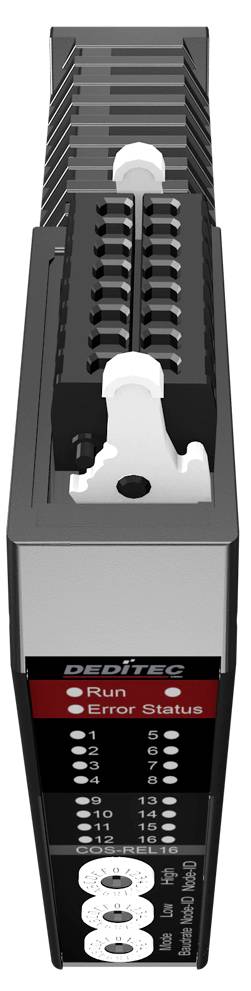

Frontvisning af et sort og sølvfarvet DEDiTEC elektronisk modul med staplet slots, statuslamper mærket Run og Error Status, og nummererede indikatortaster.
1/3
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Grænseflade-moduler

  • CANopen-profiler i henhold til CIA®-specifikation CIA 301, CIA 305 og CIA 401
  • CAN 2,0 A ELLER CAN 2,0 B.
  • Galvanisk adskilt op til 500 V.
  • Kan konfigureres via kodningskontakt
  • 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, autobaud
  • Art: Sluttekontakt (NO)
  • Maks. KONTAKTSPÆNDING 48 V AC/DC
  • Maks. KOBLINGSSTRØM 5 A AC/DC
  • Maks. koblingseffekt: 150 W.
  • Timeout-beskyttelsesfunktion (kan konfigureres med software)
  • Status-LED for hver udgang

Tekniske specifikationer

  • Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
Produkttype

I/O-modul

Interfaces

CANopen

Type

UC-CANOPEN-REL16_5A

Driftsspænding

7 V/DC

24 V/DC

Maks. driftstemperatur

50 °C

Min. driftstemperatur

10 °C

Driftsspænding (detaljer)

7-24 V/DC

Driftstemperatur

10 til 50 °C

Antal I/O

16

Antal indgange

0 x

Antal udgange

16 x

Dim.

(B x H) 22.5 mm x 117 mm

Maks. strømforbrug

130 mA

H

117 mm

Bredde

22.5 mm

Produc.-delnr.

UC-CANOPEN-REL16_5A

Variant

Hatskinnemodul (COS Line) med 16 digitale relæ-udgange

Udgange

16 kanaler, type: Sluttekontakt (NO)

Interface

CANopen (CIA®-profiler 301, CIA 305 og CIA 401)

Strømforbrug:

130 mA

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3796648 Deditec UC-CANOPEN-REL16_5A UC-CANOPEN-REL16_5A I/O-modul CANopen Antal indgange: 0 x Antal udgange: 16 x Antal I/O: 16

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3796648 Deditec UC-CANOPEN-REL16_5A UC-CANOPEN-REL16_5A I/O-modul CANopen Antal indgange: 0 x Antal udgange: 16 x Antal I/O: 16

Beskrivelse

UC-CANopen-REL16 er et robust relæ-output-modul med 16 kraftige 5 A-relæer, som nemt kan integreres i industrielle netværk via et pålideligt CANopen-interface. Galvanisk adskillelse og status-LED'er pr. kanal sørger for høj driftssikkerhed. Typiske anvendelsesområder er sikker kobling af industrielle belastninger samt den decentrale maskinstyring i CANopen-gruppen.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
  • Forsyningsspænding +7 V til +24 V DC
  • Indstikbare fjederlister med låsemekanisme
  • Montering på din-skinne 35 mm x 7,5 mm
  • Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
  • Egnet til typiske industrielle inden- og kontaktskabsmiljøer
  • Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer

Inkluderet i leveringen

  • 5-polet stikforbindelse
  • 2x 16-polet stikforbindelse
  • Aktiveringsværktøj til Wago-WAGO-stik
  • Din-Rail-forbinder

Systemkrav

  • Windows, Linux
