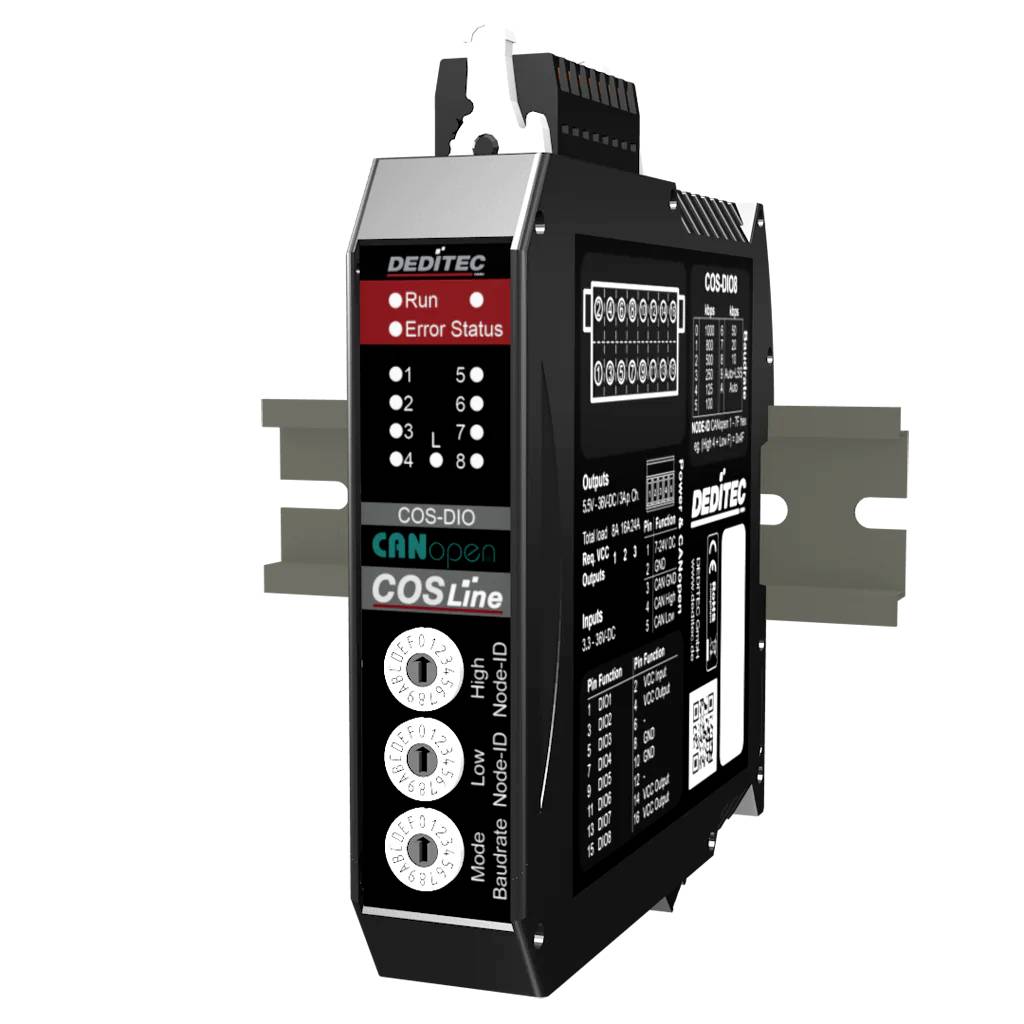

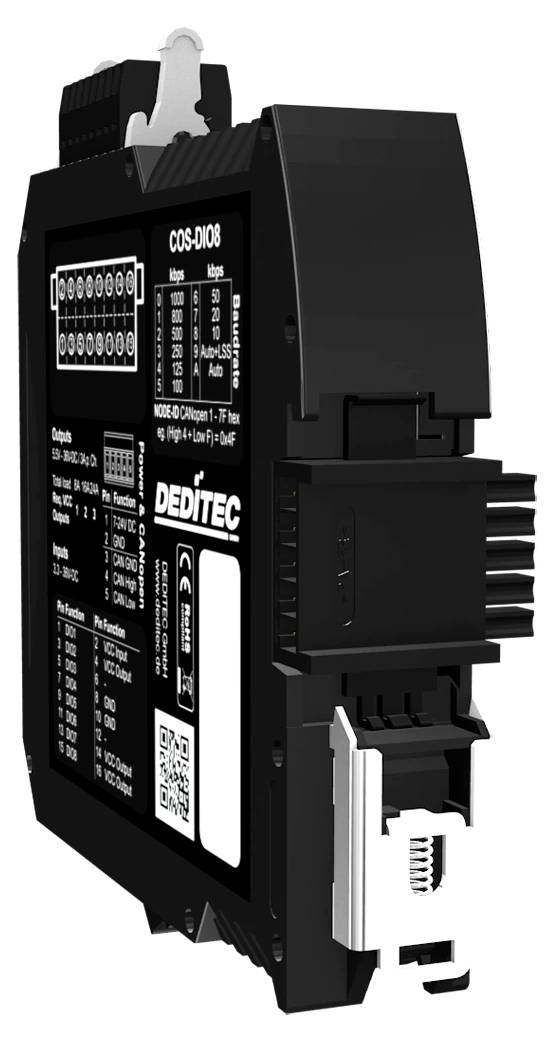

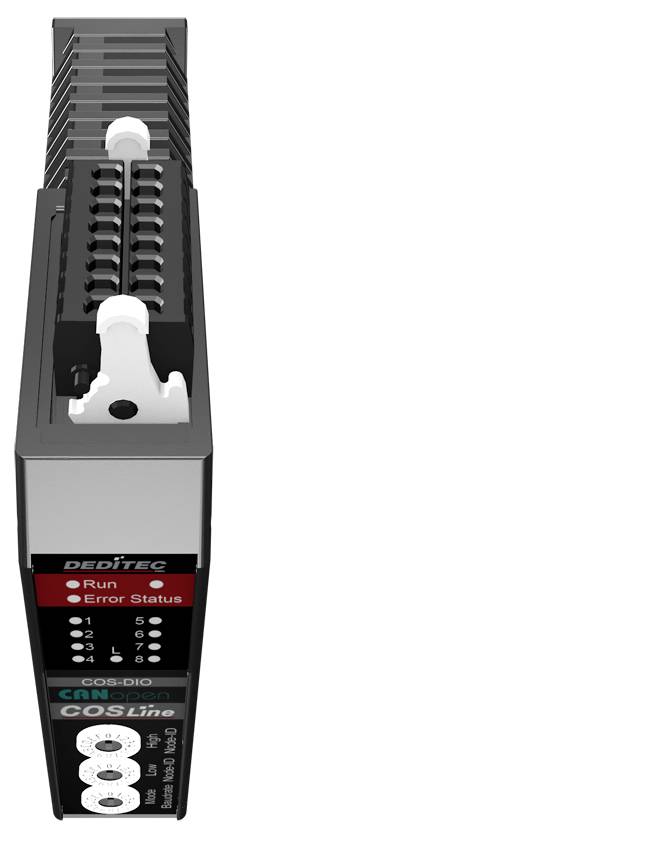

Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O-modul CANopen Antal indgange: 8 x Antal udgange: 8 x Antal I/O: 8 7 V/DC, 24
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CANopen Digital IO DIO DIO-modul med 8 digitale ind-/udgange
- 8 DIO-kanaler, kan konfigureres separat som indgang eller udgang via CAN
- Digitale indgange til 3,3 V til 36 V DC
- Referencespændingsindgang til bestemmelse af high-/low-skiftetærskel
- Plus-skiftende High-side-udgange til 5,5 V til 36 V DC
- Maks. Skiftestrøm pr. udgang: 3 A DC
- Maks. Koblingseffekt pr. udgang: 60 W DC
- CANopen i henhold til CIA 301, CIA 305 og CIA 401
- CAN 2,0 A ELLER CAN 2,0 B.
- Galvanisk separeret CANopen-grænseflade op til 500 V.
- Baud-hastigheder fra 10 kbit/s til 1 Mbit/s og autobaud
- Node-id og baudrate kan konfigureres via kodningskontakt
- Forsyning som stand-alone-enhed: +7 V DC til +24 V DC
- Din-skinnemontering 35 x 7,5 mm
- Mulighed for modulforbindelse via din-Rail-busforbinder
Tekniske specifikationer
- Driftstemperatur: +10°C til +50°C
- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Produkttype
I/O-modul
- Interfaces
CANopen
- Type
UC-CANOPEN-DIO8
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
8
- Antal indgange
8 x
- Antal udgange
8 x
- Dim.
(B x H) 22.5 mm x 117 mm
- Maks. strømforbrug
130 mA
- H
117 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CANOPEN-DIO8
- Variant
Kompakt i/O-modul til montering på din-skinne for den moderne automatiseringsteknik
- Udgange
High-side-driver (plus kobling) med integreret overstrøm- og overtemperaturbeskyttelse
- Indgange
Indgangsspænding 3,3 V til 36 V DC
- Interface
CAN-bus, galvanisk adskilt via optokobler
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796647 Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O-modul CANopen Antal indgange: 8 x Antal udgange: 8 x Antal I/O: 8 7 V/DC, 24
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796647 Deditec UC-CANOPEN-DIO8 UC-CANOPEN-DIO8 I/O-modul CANopen Antal indgange: 8 x Antal udgange: 8 x Antal I/O: 8 7 V/DC, 24
Beskrivelse
UC-CANOPEN-DIO8 er et CANopen Digital IO-modul til 8 digitale ind-/udgange, der kan konfigureres kanalvist som indgang eller plus-koblende High-side-udgang. Som CANopen Remote-i/O-modul registrerer og skifter det digitale signaler til CANopen-baserede SPS-/PLC-miljøer, maskinstyringer, processtyringer og testsystemer. CANopen-kommunikationen i henhold til CIA 301, CIA 305 og CIA 401 understøtter standardiseret integration i industrielle automatiseringsnetværk.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
- Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
