Deditec UC-CANOPEN-DA8_16 UC-CANOPEN-DA8_16 Udgangsmodul CANopen, CAN bus Antal indgange: 0 x Antal udgange: 8 x Antal I
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CANopen-profiler i henhold til CIA®-specifikation CIA 301, CIA 305 og CIA 401
- CAN 2,0 A ELLER CAN 2,0 B.
- Galvanisk adskilt op til 500 V.
- Kan konfigureres via kodningskontakt
- 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, autobaud
- 16-bit opløsning pr. kanal
- SPÆNDINGSOMRÅDER: 0-5 V, 0-10 V, ±5 V, ±10 V.
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V AC
- Transformationstid for D/A-omformer: 10-12 µs
- Belastningsmodstand: ≥ 2 kOhm
Tekniske specifikationer
- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Kode-ID: Kan konfigureres via kodningskontakt eller LSS
- Produkttype
Udgangsmodul
- Interfaces
CANopen
CAN bus
- Type
UC-CANOPEN-DA8_16
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
8
- Antal indgange
0 x
- Antal udgange
8 x
- Dim.
(B x H) 22.5 mm x 117 mm
- Maks. strømforbrug
130 mA
- H
117 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CANOPEN-DA8_16
- Variant
Hatskinne / din-rail-modul
- Udgange
8 kanaler med hver 16 bit opløsning
- Interface
CAN-bus, galvanisk adskilt via optokobler
CANopen Profile ifølge CIA 301, CIA 305 og CIA 401
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796651 Deditec UC-CANOPEN-DA8_16 UC-CANOPEN-DA8_16 Udgangsmodul CANopen, CAN bus Antal indgange: 0 x Antal udgange: 8 x Antal I
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796651 Deditec UC-CANOPEN-DA8_16 UC-CANOPEN-DA8_16 Udgangsmodul CANopen, CAN bus Antal indgange: 0 x Antal udgange: 8 x Antal I
Beskrivelse

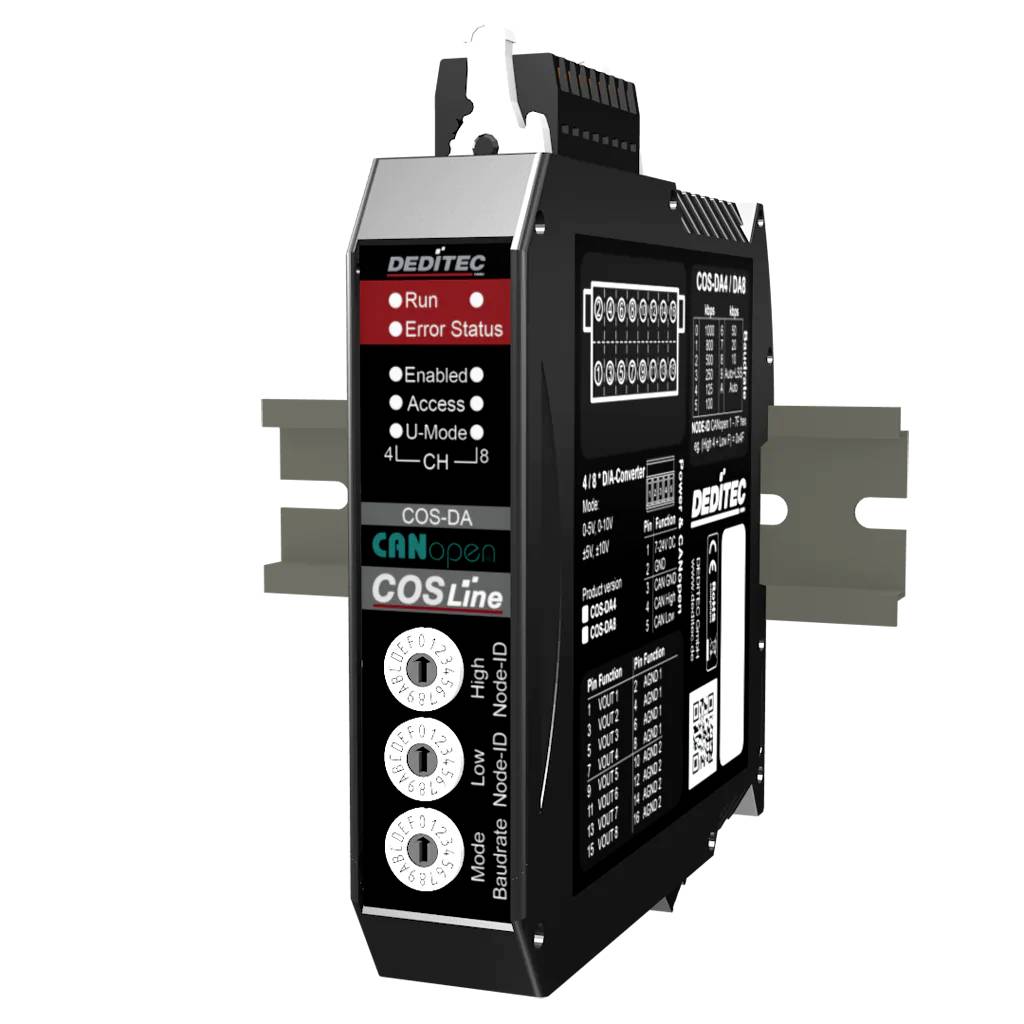

UC-CANopen-DA8-16ISO er et præcist CANopen Remote E/A D/A DAC-modul med 8 galvanisk adskilte 16-bit-udgangskanaler til nøjagtig output af analoge spændingssignaler. Den integreres problemfrit i CANopen-netværk og giver høj signalstabilitet til krævende industriomgivelser. Typiske anvendelsesområder er en præcis aktuatorstyring samt simulering af analoge signaler i test- og automatiseringssystemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme

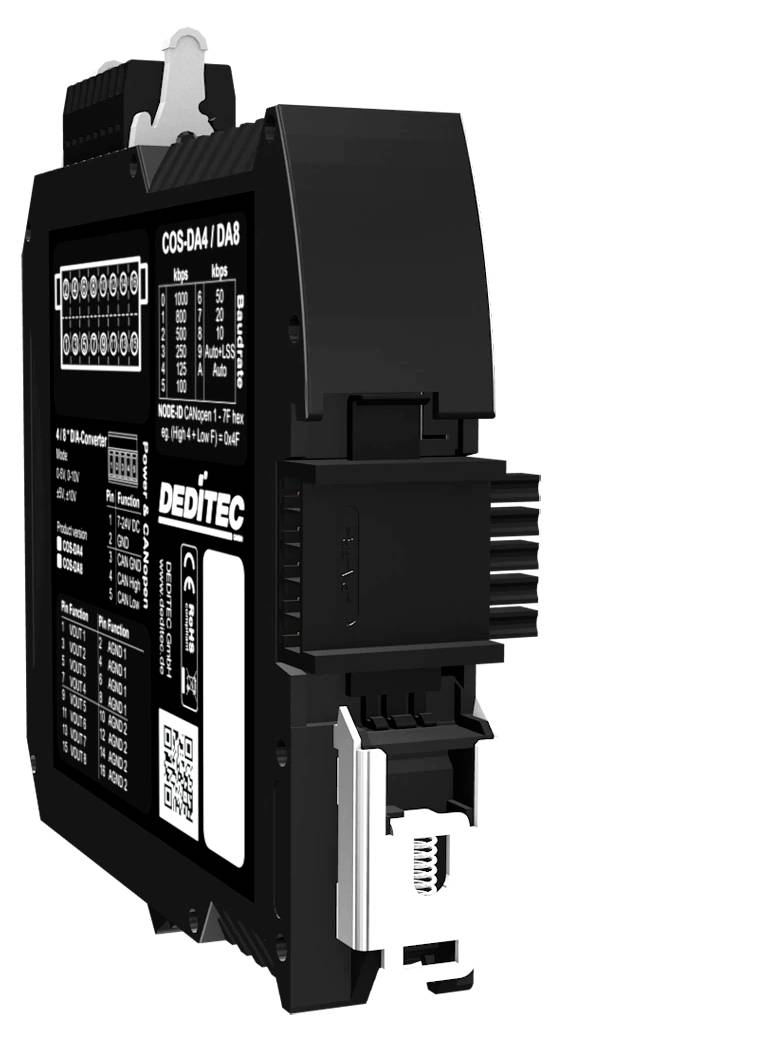

- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
- Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
