Deditec UC-CANOPEN-DA2-16ISO UC-CANOPEN-DA2-16ISO Udgangsmodul CANopen Antal indgange: 0 x Antal udgange: 2 x Antal I/O:

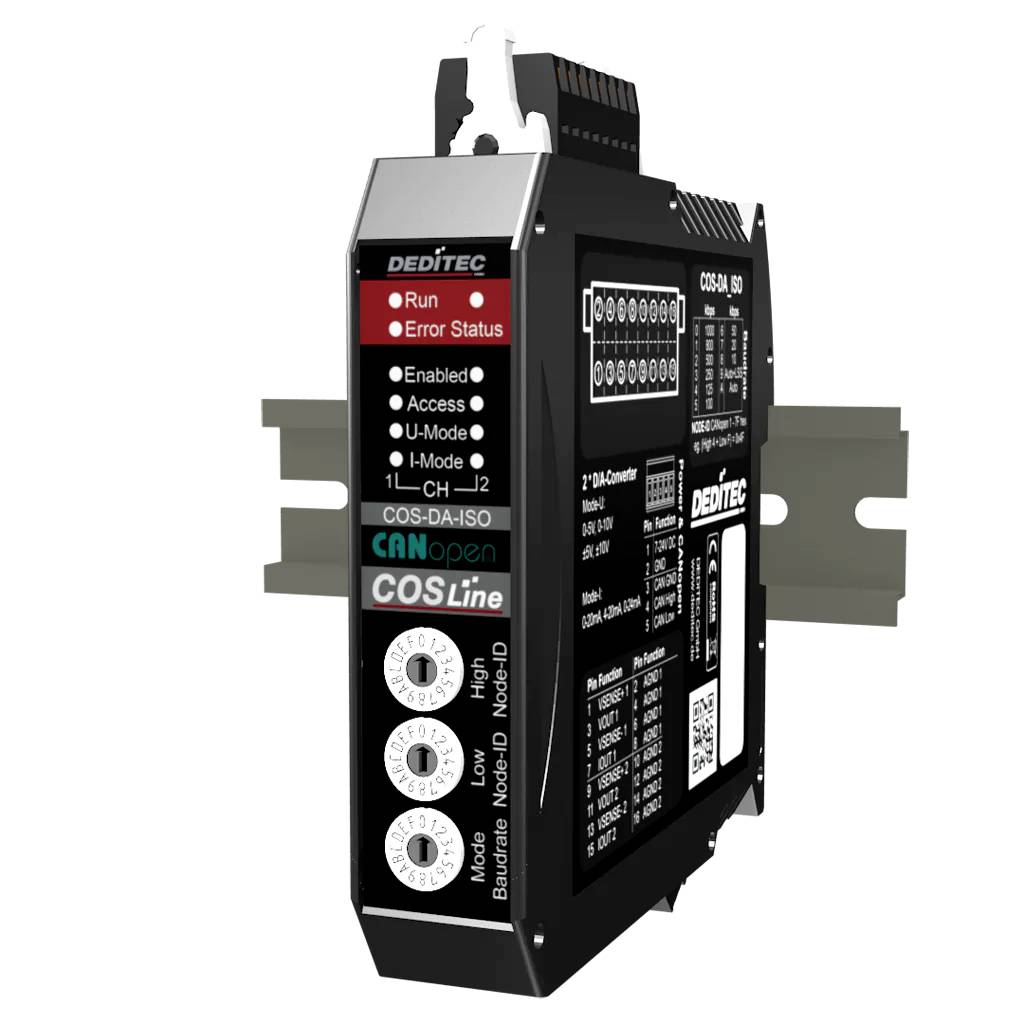

Industriel DIN-skinne-modul mærket 'DEDITEC' med CANopen/COSLine-markeringer, status-LED'er og to stikkontakt-porte, vist i 3D-visning.

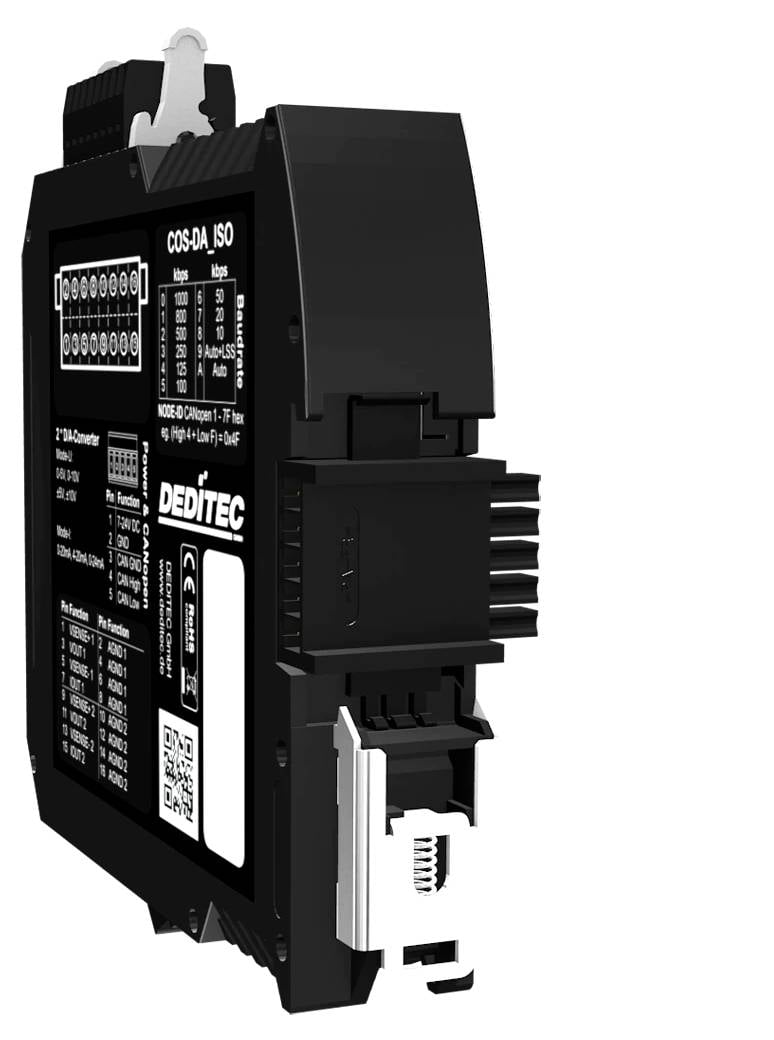

Sort industriel elektronisk modul med mærket frontpanel, stik og monteringsklemme, vist på hvid baggrund.

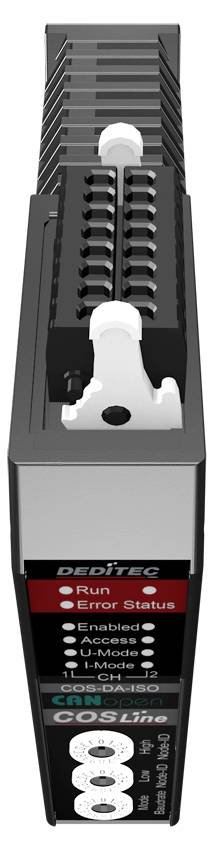

En DEDITEC COSIline industriel kontrolmodul med røde Kør/Fejl-statuslys, LED-tilstandsindikatorer og en 8-kanals outputblok.
1/3
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Grænseflade-moduler

  • CANopen-profiler i henhold til CIA®-specifikation CIA 301, CIA 305 og CIA 401
  • CAN 2,0 A ELLER CAN 2,0 B.
  • Galvanisk adskilt op til 500 V.
  • Kan konfigureres via kodningskontakt
  • 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, autobaud
  • 16-bit opløsning pr. kanal
  • SPÆNDINGSOMRÅDER: 0-5 V, 0-10 V, ±5 V, ±10 V.
  • Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
  • Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
  • Galvanisk adskillelse til spændingsforsyning: Maks. 500 V AC
  • Belastningsmodstand: ≥ 1 kOhm
  • Alle D/A-kanaler indbyrdes galvanisk adskilte

Tekniske specifikationer

  • Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
  • CANopen Profile: CIA®-specifikation CIA 301, CIA 305 og CIA 401
Produkttype

Udgangsmodul

Interfaces

CANopen

Type

UC-CANOPEN-DA2-16ISO

Driftsspænding

7 V/DC

24 V/DC

Maks. driftstemperatur

50 °C

Min. driftstemperatur

10 °C

Driftsspænding (detaljer)

7-24 V/DC

Driftstemperatur

10 til 50 °C

Antal I/O

2

Antal indgange

0 x

Antal udgange

2 x

Dim.

(B x H) 22.5 mm x 117 mm

Maks. strømforbrug

130 mA

H

117 mm

Bredde

22.5 mm

Produc.-delnr.

UC-CANOPEN-DA2-16ISO

Variant

2-kanals analogt udgangsmodul med 16-bit opløsning og galvanisk adskillelse

Udgange

2 kanaler med hver 16-bit opløsning

Interface

CAN-bus (galvanisk adskilt via optokobler, maks. 500 V isolering)

Strømforbrug:

130 mA

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3796646 Deditec UC-CANOPEN-DA2-16ISO UC-CANOPEN-DA2-16ISO Udgangsmodul CANopen Antal indgange: 0 x Antal udgange: 2 x Antal I/O:

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3796646 Deditec UC-CANOPEN-DA2-16ISO UC-CANOPEN-DA2-16ISO Udgangsmodul CANopen Antal indgange: 0 x Antal udgange: 2 x Antal I/O:

Beskrivelse

UC-CANopen-DA2-16ISO er et præcist DA-spændingsudspændingsmodul med to 16-bit kanaler til pålidelig aktivering af analoge aktuatorer. Via CANopen integreres den problemfrit i industrielle netværk og giver høj driftssikkerhed takket være galvanisk adskillelse. ideal for præcis ventilstyring og udlæsning af definerede styringssignaler til automatiserings- og testressourcer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
  • Forsyningsspænding +7 V til +24 V DC
  • Indstikbare fjederlister med låsemekanisme
  • Montering på din-skinne 35 mm x 7,5 mm
  • Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
  • Egnet til typiske industrielle inden- og kontaktskabsmiljøer
  • Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer

Inkluderet i leveringen

  • 5-polet stikforbindelse
  • 2x 16-polet stikforbindelse
  • Aktiveringsværktøj til Wago-WAGO-stik
  • Din-Rail-forbinder

Systemkrav

  • Windows, Linux
