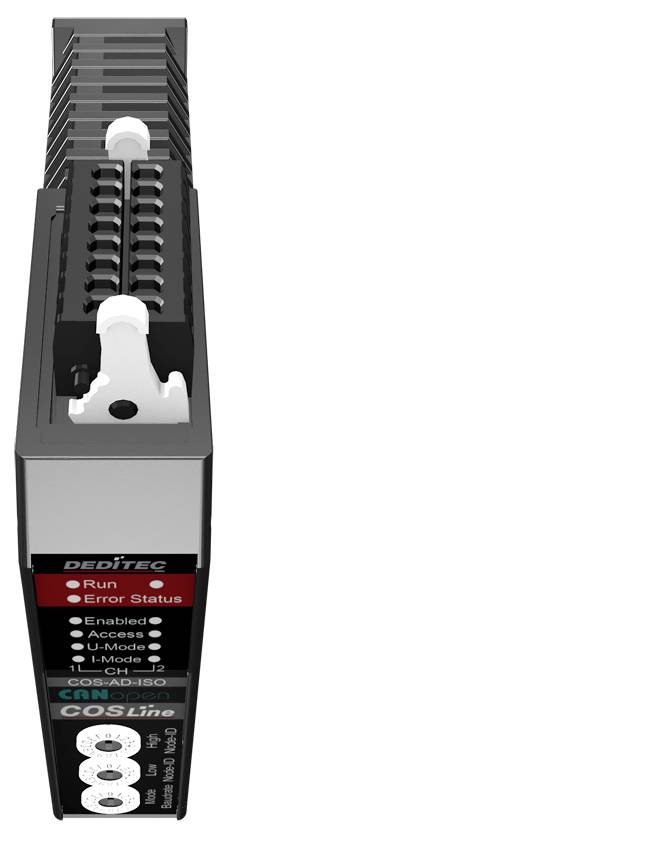

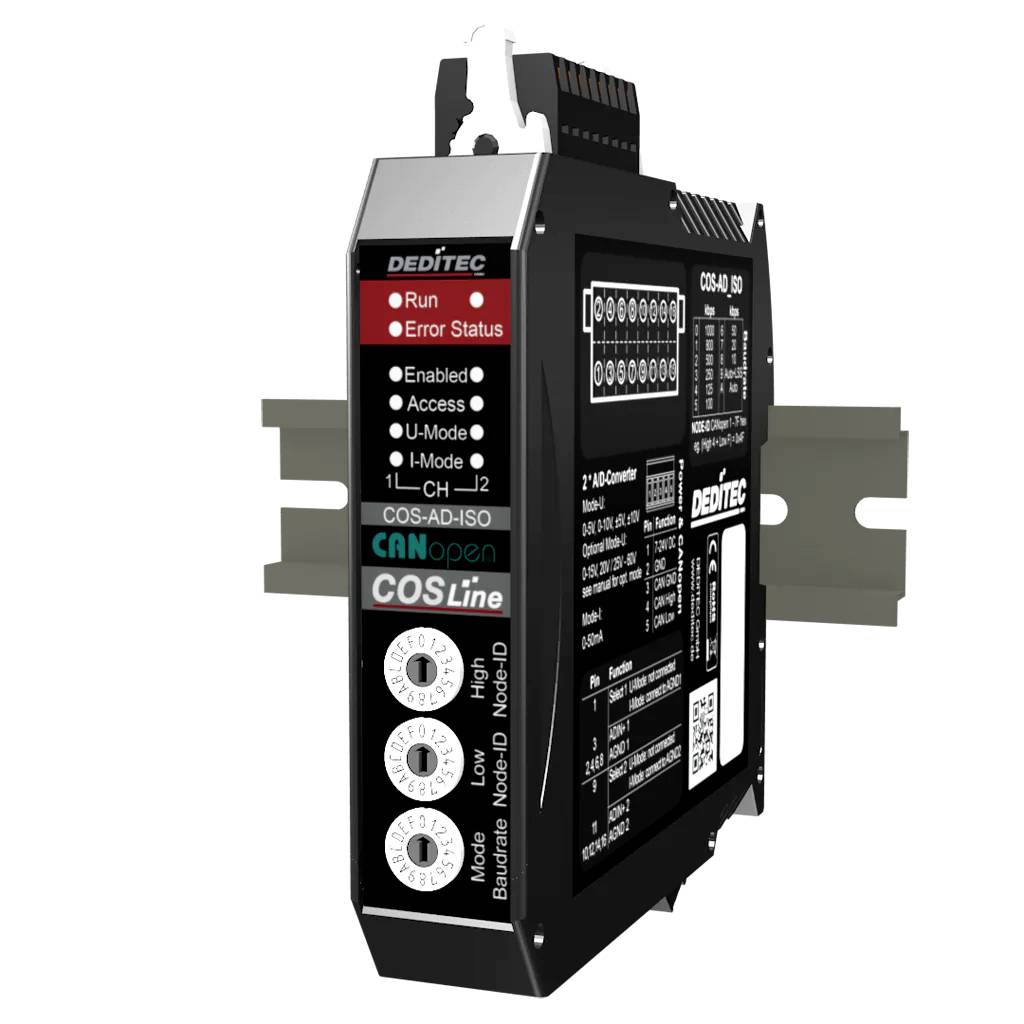

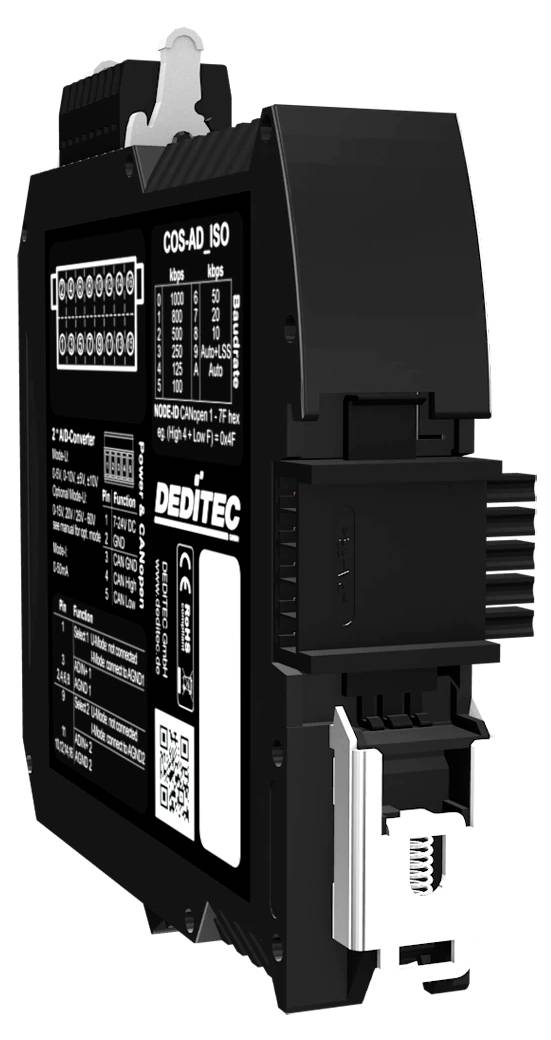

Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O-modul CANopen Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CANopen-profiler i henhold til CIA®-specifikation CIA 301, CIA 305 og CIA 401
- CAN 2,0 A ELLER CAN 2,0 B.
- Galvanisk adskilt op til 500 V.
- Kan konfigureres via kodningskontakt
- 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, autobaud
- Model: single ended
- 16-bit opløsning pr. kanal
- SPÆNDINGSINTERVALLER 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V.
- Konverteringshastighed A/D-konverter: 4 µs
Tekniske specifikationer
- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Produkttype
I/O-modul
- Interfaces
CANopen
- Type
UC-CANOPEN-AD2-16ISO
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
2
- Antal indgange
2 x
- Antal udgange
0 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CANOPEN-AD2-16ISO
- Variant
Analogt indgangsmodul til montering på din-skinne med galvanisk adskillelse
- Indgange
2 analoge indgange (spænding/strøm)
- Interface
CAN-bus (galvanisk adskilt via optokobler)
In-Rail busforbinder
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O-modul CANopen Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796643 Deditec UC-CANOPEN-AD2-16ISO UC-CANOPEN-AD2-16ISO I/O-modul CANopen Antal indgange: 2 x Antal udgange: 0 x Antal I/O: 2
Beskrivelse
UC-CANopen-AD2-16ISO-modulet registrerer præcise ad-måleværdier over to 16-bit-kanaler og kan takket være galvanisk adskillelse registrere dem sikkert og fejlfrit. Integrationen i CANopen-netværk i henhold til CIA-standarden giver mulighed for en pålidelig integration i industrielle systemer. Typiske anvendelsesområder er registrering af analoge sensorsignaler samt overvågning af procesværdier i automatiseringsanlæg.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
- Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
