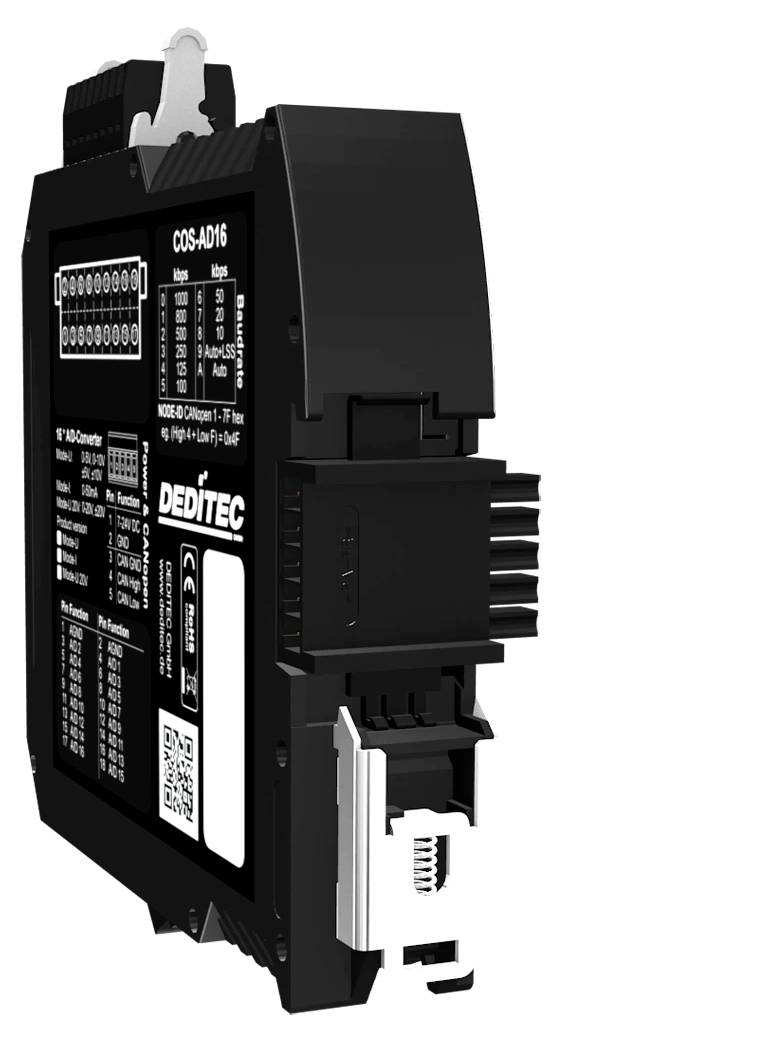

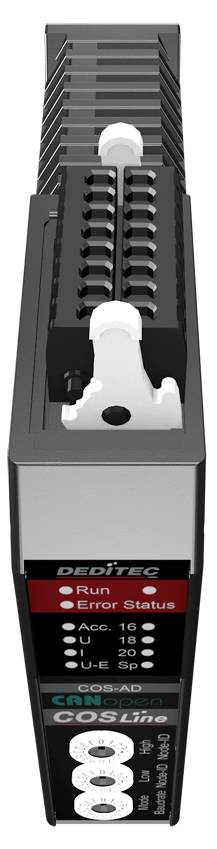

Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Indgangsmodul CANopen Antal indgange: 16 x Antal udgange: 0 x Antal I/O:
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CANopen-profiler i henhold til CIA®-specifikation CIA 301, CIA 305 og CIA 401
- CAN 2,0 A ELLER CAN 2,0 B.
- Galvanisk adskilt op til 500 V.
- Kan konfigureres via kodningskontakt
- 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, autobaud
- Model: single ended
- 16-bit opløsning pr. kanal
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V.
- Konverteringshastighed A/D-konverter: 4 µs
Tekniske specifikationer
- Montering på din-skinne (bæreskinne 35 mm x 7,5 mm)
- Produkttype
Indgangsmodul
- Interfaces
CANopen
- Type
UC-CANOPEN-AD16-16I
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
16
- Antal indgange
16 x
- Antal udgange
0 x
- Dim.
(B x H) 22.5 mm x 117 mm
- Maks. strømforbrug
130 mA
- H
117 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CANOPEN-AD16-16I
- Variant
Analogt E/A-modul
- Indgange
16 analoge indgange
- Interface
CAN-interface, baud-hastigheder fra 10 kbit/s til 1 Mbit/s eller autobaud
Kode-ID kan konfigureres via kodningskontakt eller LSS
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Indgangsmodul CANopen Antal indgange: 16 x Antal udgange: 0 x Antal I/O:
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796645 Deditec UC-CANOPEN-AD16-16I UC-CANOPEN-AD16-16I Indgangsmodul CANopen Antal indgange: 16 x Antal udgange: 0 x Antal I/O:
Beskrivelse
CANopen ad-modulet muliggør præcis indlæsning af strømsignaler i høj opløsning A/D-omformer og giver takket være galvanisk adskillelse en sikker signalbearbejdning i industrielle anvendelser. Det understøtter CIA-profiler, kan konfigureres fleksibelt og fungerer pålideligt sammen med flere CANopen-moduler. Typiske anvendelsesområder er indlæsning af sensorspændinger samt overvågning af analoge målestørrelser i automatiseringsanlæg.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Beregnet til industrielle anvendelser i kontaktskabet og i decentrale automatiseringsstrukturer
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme

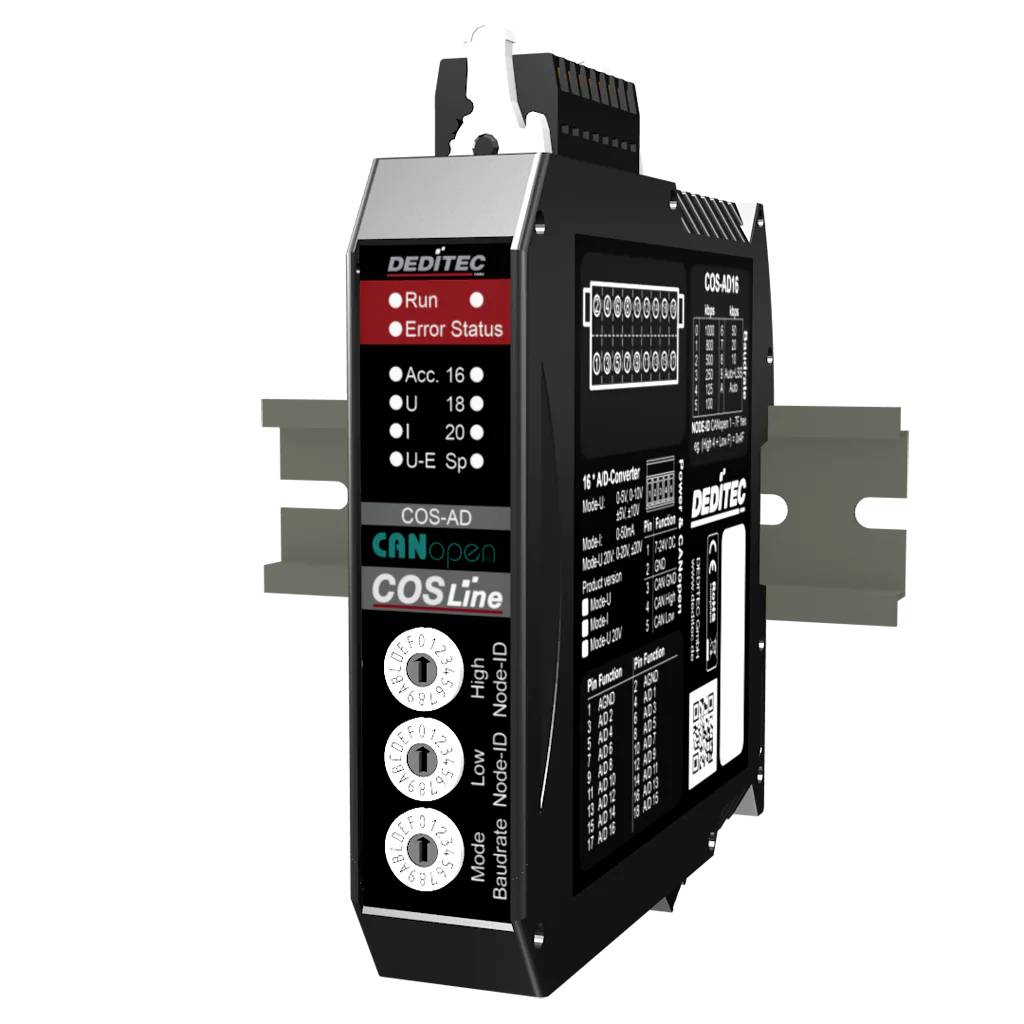

- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
- Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
