Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A I/O-modul CAN bus, USB Antal indgange: 8 x Antal udgange: 8 x Antal I/O: 16
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- USB 2.0 interface op til 480 Mbit/s.
- Hurtig ibrugtagning takket være Plug-and-Play-integration
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand
- Galvanisk adskilt op til 500 V.
- Art: Sluttekontakt (NO)
- Maks. KONTAKTSPÆNDING 48 V AC/DC
- Maks. KOBLINGSSTRØM 3 A AC/DC
- Maks. TRANSPORTSTRØM 3 A AC/DC
- Maks. koblingseffekt: 90 W
- Timeout-beskyttelsesfunktion (kan konfigureres med software)
- Status-LED for hver udgang
- Art: Optokobler AC/DC
- Signalniveau: ±5 V op til ±15 V eller ±15 V til ±30 V.
- 16-bit-tæller pr. kanal (op til 100 Hz)
- Registrerer et skift fra Low til High og High til Low niveau (flip-flop)
- Status-LED for hver kanal
Tekniske specifikationer
- Forbindelsestype: Indstikbare fjederlister (WAGO/Phoenix Contact Phoenix Contact) med låsemekanisme, 100% polaritetssikker
- CAN-interface: D-Sub-stik 9-polet, baudrater fra 10 kbit/s til 1 Mbit/s, åben CAN-protokol og auto-TX/RX-tilstand, Event-Control kan konfigureres via ICT-værktøj
- Produkttype
I/O-modul
- Interfaces
CAN bus
USB
- Type
UC-CAN-U-O8-R8_3A
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7 – 24 V DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
16
- Antal indgange
8 x
- Antal udgange
8 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CAN-U-O8-R8_3A
- Variant
Kompaktmodul til bæreskinne-/hatskinnemontering (35 x 7,5 mm)
- Udgange
8x relæudgange (3 A), maks. 30 V AC/DC
- Indgange
8x optokobler-indgange (galvanisk adskilt)
- Interface
CAN-bus (CAN 2,0 A / 2,0 B, galvanisk adskilt op til 500 V)
USB-C (USB 2.0 / 1.1 til opsætning og konfiguration)
- Strømforbrug:
80 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796611 Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A I/O-modul CAN bus, USB Antal indgange: 8 x Antal udgange: 8 x Antal I/O: 16
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796611 Deditec UC-CAN-U-O8-R8_3A UC-CAN-U-O8-R8_3A I/O-modul CAN bus, USB Antal indgange: 8 x Antal udgange: 8 x Antal I/O: 16
Beskrivelse

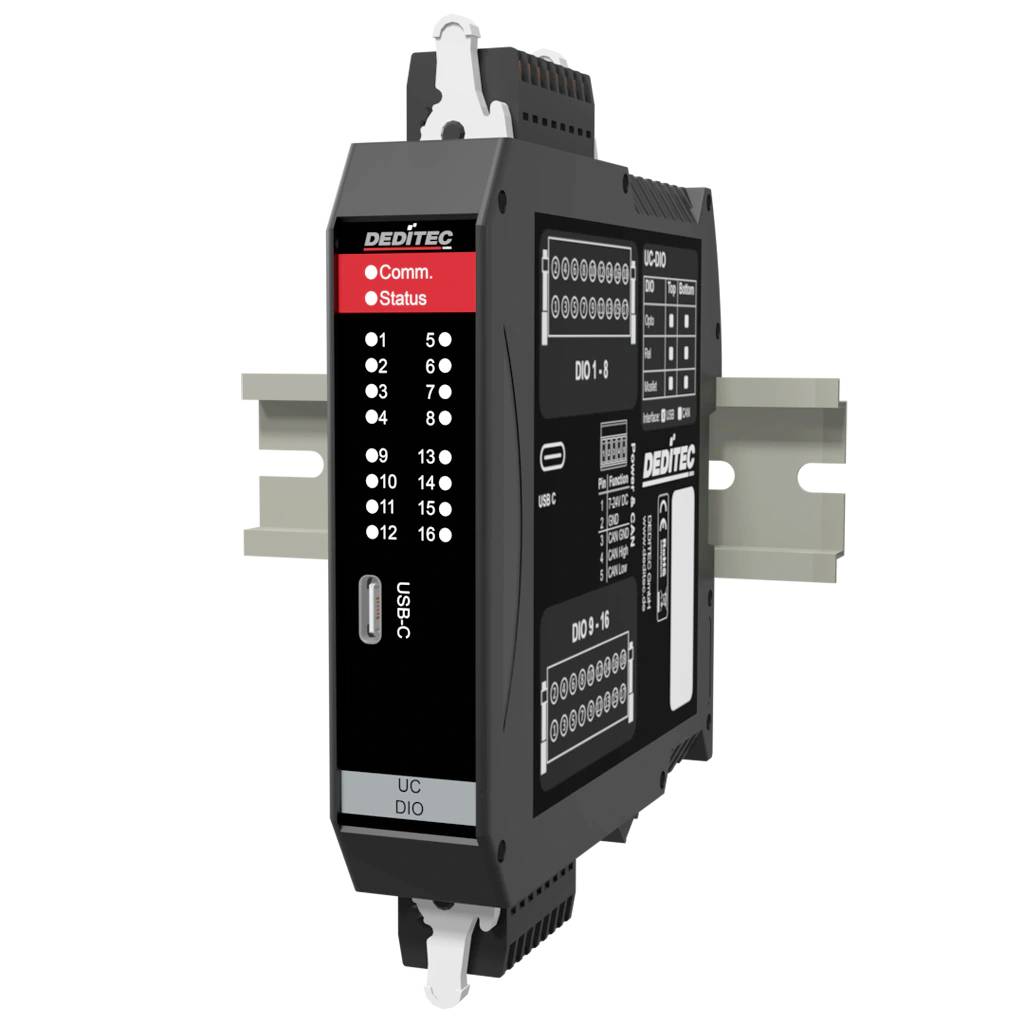

UC-CAN-U-O8-R8_3A er et moderne CAN EA DIO DIO-modul med 8 optokobler-indgange og 8 digitale udgange (3 A). Det egner sig ideelt ideal til registrering af sensorsignaler samt til kobling af aktuatorer i industrielle applikationer. Typiske anvendelsesområder er prøvestande til sikker signalbehandling og automatiseringssystemer, hvor digitale ind- og udgange skal styres pålideligt via CAN.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik

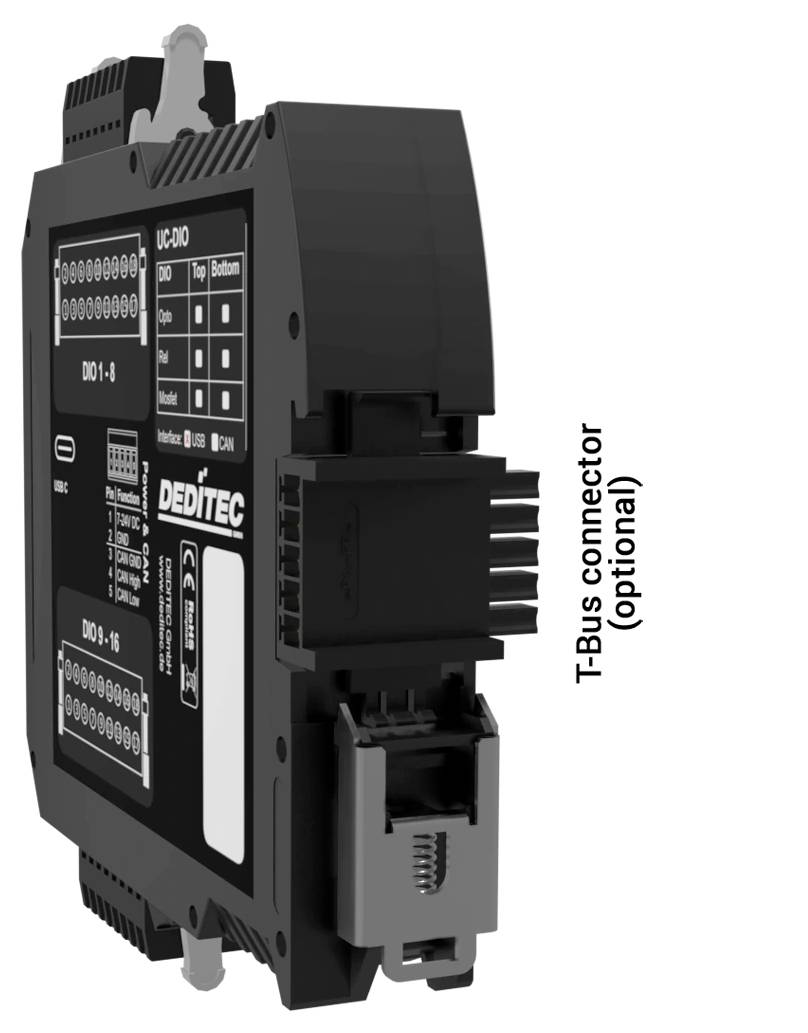

- Din-Rail-forbinder
Systemkrav
- Windows, Linux
