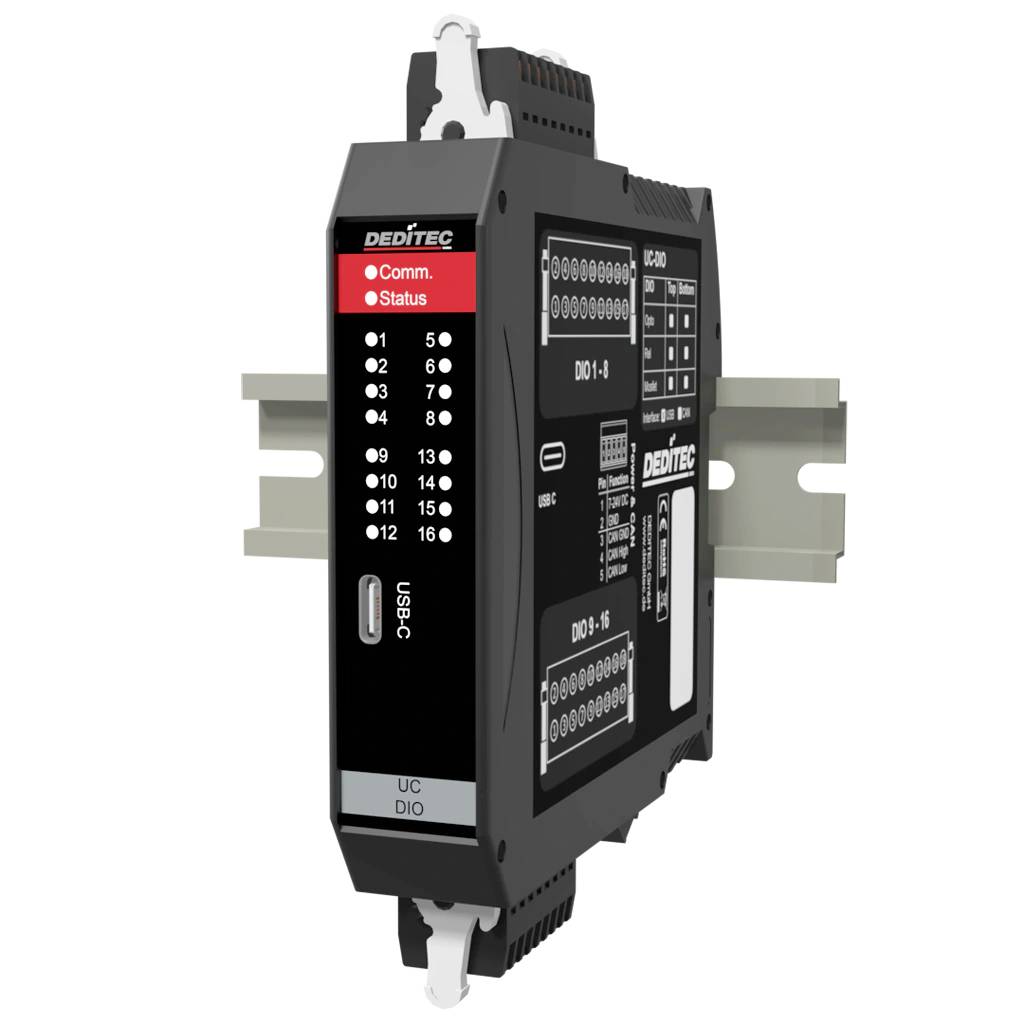

Deditec UC-CAN-U-O16 UC-CAN-U-O16 I/O-modul CAN , USB-C Antal digitale udgange: 0 Antal digitale indgange: 16 Antal relæ
Produkttype
I/O-modul
Interfaces
CAN
USB-C
Antal relæudgange
0
Type
UC-CAN-U-O16
Driftsspænding
24 V/DC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- USB 2.0 interface op til 480 Mbit/s.
- Hurtig ibrugtagning takket være Plug-and-Play-integration
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand
- Galvanisk adskilt op til 500 V.
- Art: Optokobler AC/DC
- Signalniveau: ±5 V op til ±15 V eller ±15 V til ±30 V.
- 16-bit-tæller pr. kanal (op til 100 Hz)
- Registrerer et skift fra Low til High og High til Low niveau (flip-flop)
- Status-LED for hver kanal
Tekniske specifikationer
- CAN-protokol: CAN 2,0 A / 2,0 B (Baudrate kan konfigureres fra 10 kbit/s op til 1 Mbit/s) med auto-TX/RX-tilstand
- Klemmetilslutning: 16-polet, skruefri WAGO WAGO-fjederkraft-stikklemme (100% fejlbeskyttet)
- Driftstemperaturområde: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Produkttype
I/O-modul
- Interfaces
CAN
USB-C
- Type
UC-CAN-U-O16
- Driftsspænding
24 V/DC
- Driftsspænding (detaljer)
12 V TIL +24 V DC
- H
120 mm
- L
111 mm
- Bredde
22.5 mm
- Antal analoge indgange
0
- Antal digitale indgange
16
- Antal digitale udgange
0
- Antal relæudgange
0
- Dim.
(L x B x H) 111 x 22.5 x 120 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
UC-CAN-U-O16
- Montage
Montering på din-skinne (bæreskinne TS 35 x 7,5 mm / din-rail)
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796609 Deditec UC-CAN-U-O16 UC-CAN-U-O16 I/O-modul CAN , USB-C Antal digitale udgange: 0 Antal digitale indgange: 16 Antal relæ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796609 Deditec UC-CAN-U-O16 UC-CAN-U-O16 I/O-modul CAN , USB-C Antal digitale udgange: 0 Antal digitale indgange: 16 Antal relæ
Beskrivelse
UC-CAN-O16 er et moderne CAN-modul til digitale indgange med 16 galvanisk adskilte kanaler. Det egner sig perfekt ideal til registrering af 24 V skiftesignaler i industrielle anlæg. Typiske anvendelser er overvågning af sensor- og statussignaler samt anvendelse i test til sikker registrering af digitale tilstande. Modulet giver høj fejlsikkerhed og pålidelig integration i CAN-baserede systemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 16 galvanisk separeret digitale indgange
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik

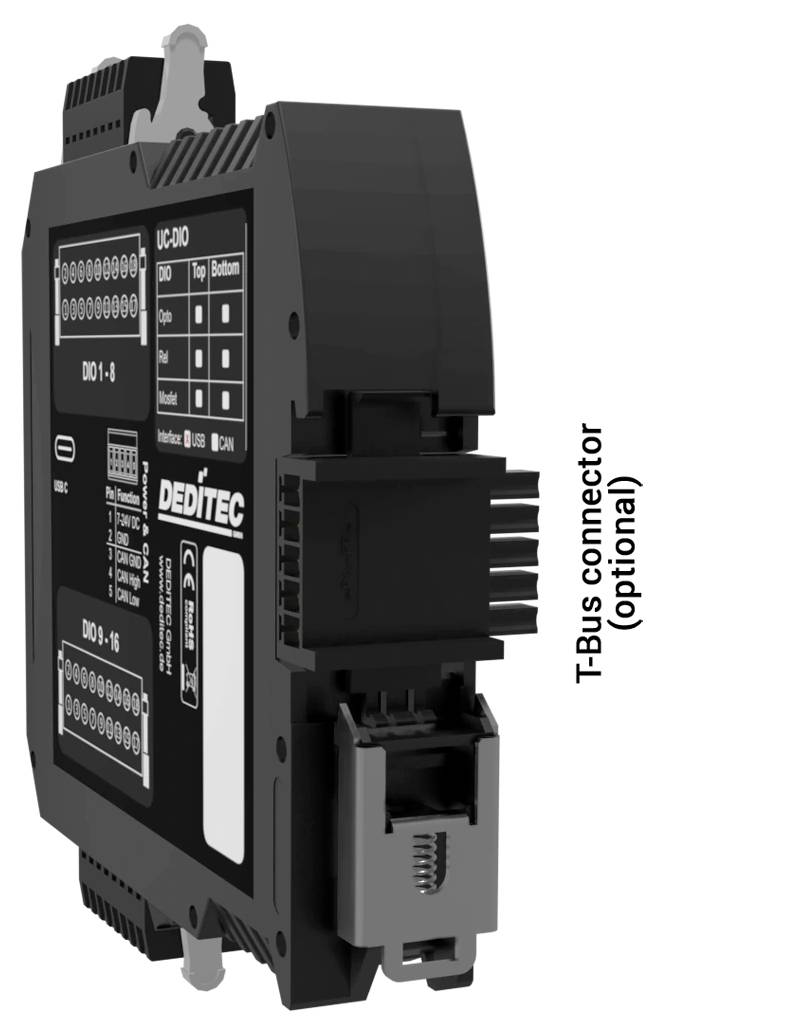

- Din-Rail-forbinder
Systemkrav
- Windows, Linux
