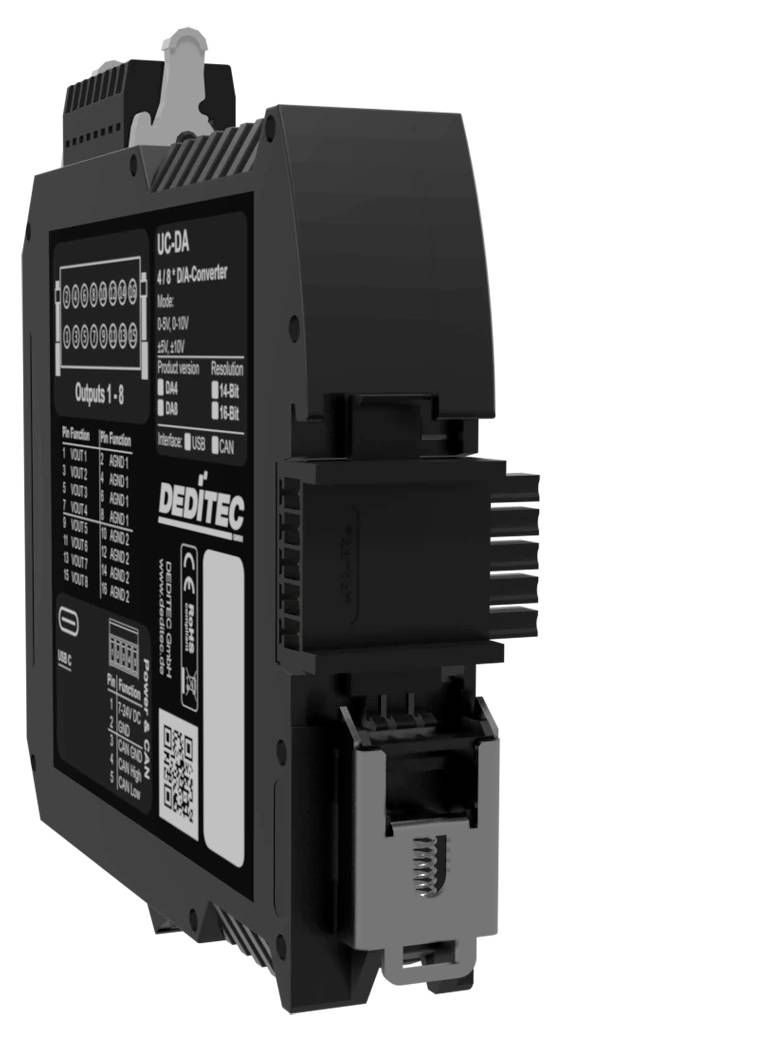

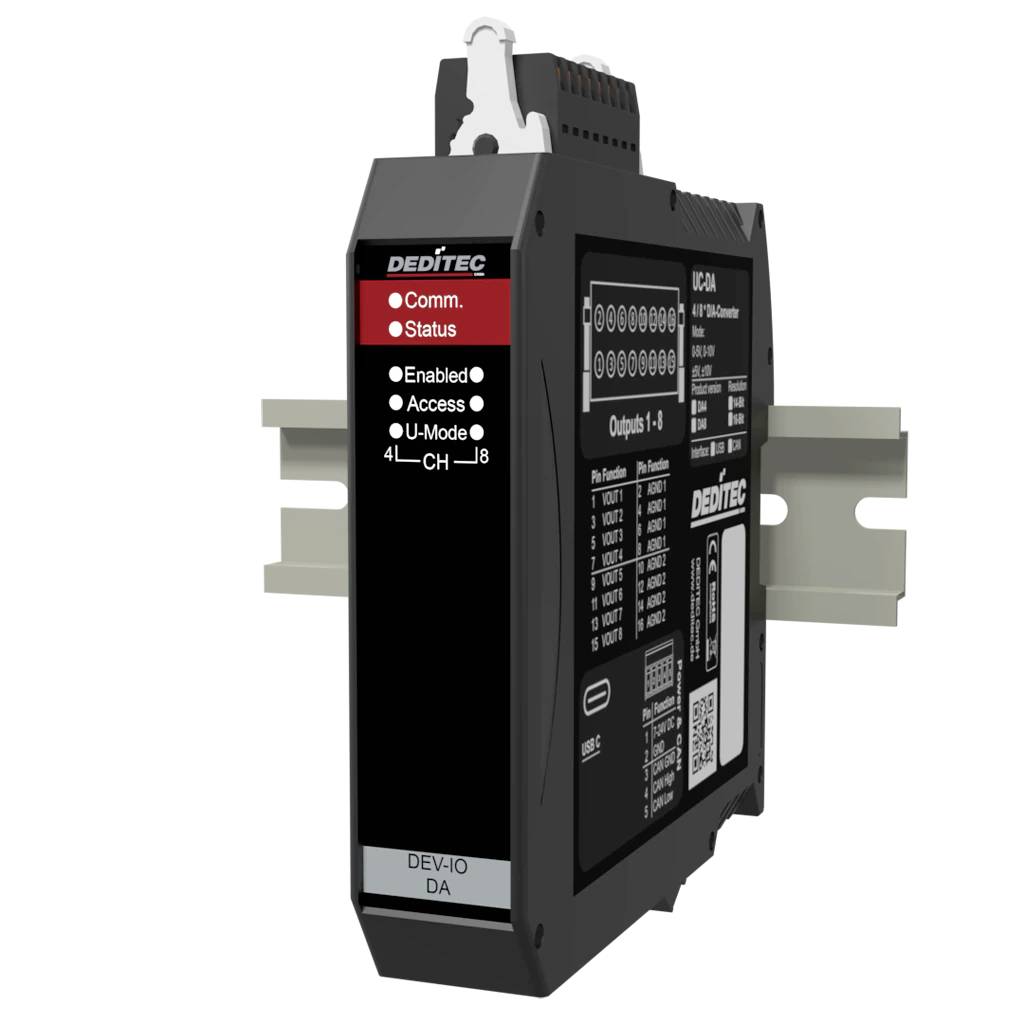

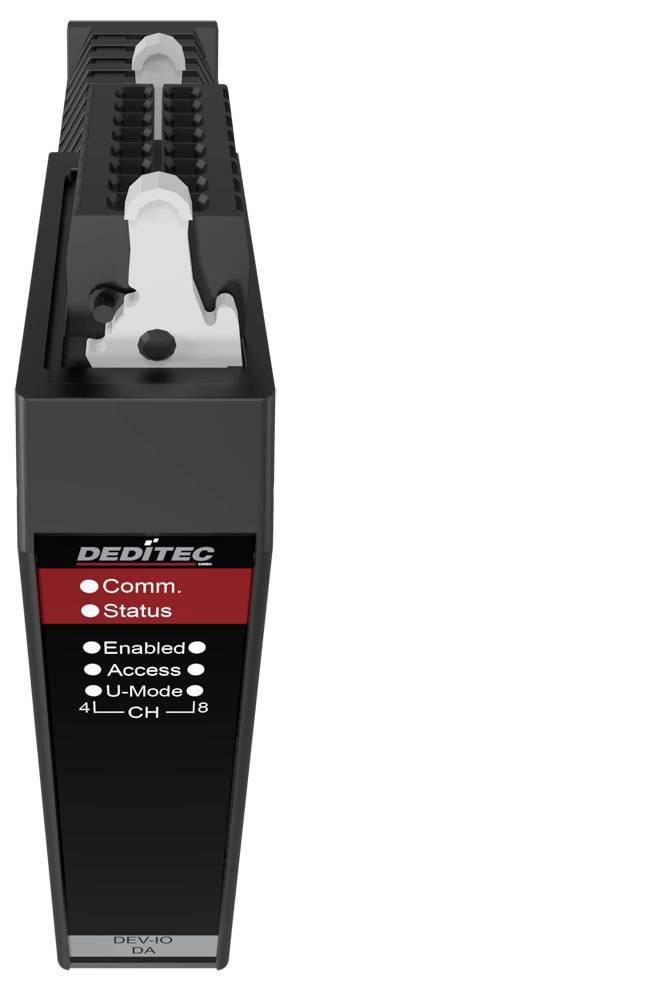

Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Udgangsmodul CAN bus, USB Antal indgange: 0 x Antal udgange: 4 x Antal I/O: 4 24
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- USB 2.0 interface op til 480 Mbit/s.
- Hurtig ibrugtagning takket være Plug-and-Play-integration
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand
- Galvanisk adskilt op til 500 V.
- 16-bit opløsning pr. kanal
- SPÆNDINGSOMRÅDER: 0-5 V, 0-10 V, ±5 V, ±10 V.
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V AC
- Transformationstid for D/A-omformer: 10-12 µs
- Belastningsmodstand: Mere eller 2 kOhm
Tekniske specifikationer
- Montering på din-skinne TS 35 x 7,5 mm
- CAN-transmissionshastigheder kan indstilles fra 10 kbit/s til 1 Mbit/s.
- Integreret Fail-Safe-funktion (sikkerhedstilstand ved kommunikationstab)
- Åben CAN-protokol, auto-TX/RX-tilstand
- Produkttype
Udgangsmodul
- Interfaces
CAN bus
USB
- Type
UC-CAN-U-DA4_16
- Driftsspænding
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7 V DC til 24 V DC (via spændingsstik eller bæreskinne-bus)
- Driftstemperatur
10 til 50 °C
- Antal I/O
4
- Antal indgange
0 x
- Antal udgange
4 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CAN-U-DA4_16
- Variant
Hatskinnemodul (din-rail) med galvanisk adskilt CAN-interface og USB-konfiguration
- Udgange
4 analoge udgange (16-bit opløsning), galvanisk adskilt op til 1 kV
- Interface
CAN-bus (til styring/data)
USB (til konfiguration via Deditec ikt-værktøj)
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Udgangsmodul CAN bus, USB Antal indgange: 0 x Antal udgange: 4 x Antal I/O: 4 24
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796600 Deditec UC-CAN-U-DA4_16 UC-CAN-U-DA4_16 Udgangsmodul CAN bus, USB Antal indgange: 0 x Antal udgange: 4 x Antal I/O: 4 24
Beskrivelse
UC-CAN-DA4 er en kraftig CAN analog konverter med 4 præcise D/A-kanaler til udskrivning af signalspændinger. ideal til industri-automatisering og fleksibel signalfremstilling. Typiske anvendelser er simulationen af sensorsignaler i teststande samt aktiveringen af analoge aktuatorer i CAN-baserede styringer. Robust, galvanisk adskilt og perfekt til krævende måle- og testmiljøer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
