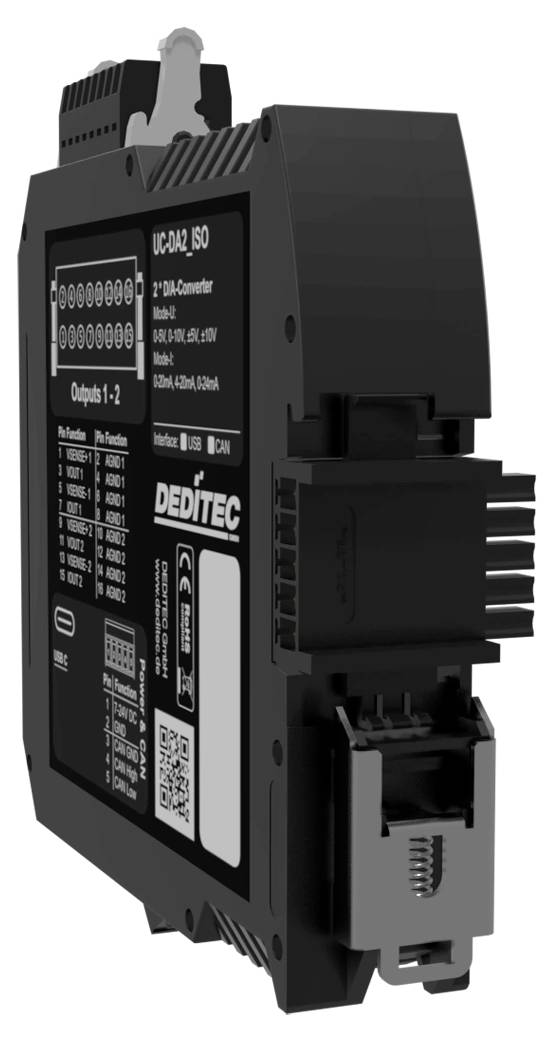

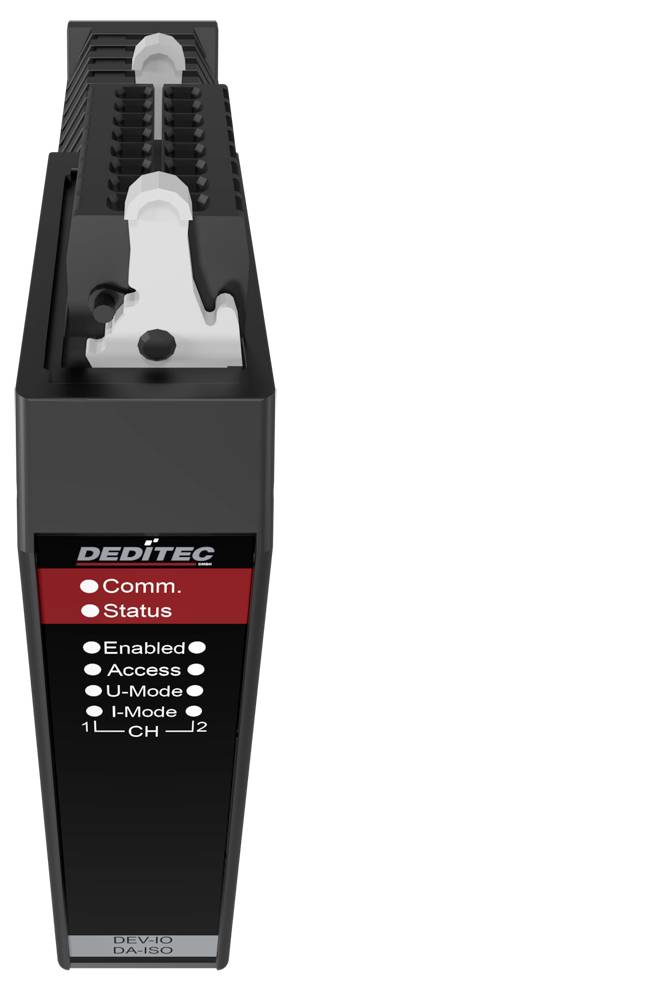

Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Niveauomformer CAN bus, USB Antal indgange: 0 x Antal udgange: 2 x Antal I
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CAN D/A omformer til analog indstillingsværdi via CAN-BUS
- 2 D/A-kanaler med hver 16-bit opløsning
- SPÆNDINGSUDGANGE: 5 V, 10 V / 0.10V, ±5 V, ±10 V.
- Strømudgange: 0–20 mA, 4–20 mA, 24 mA
- Galvanisk adskillelse af D/A-kanaler med hinanden op til maks. 1000 V AC
- Galvanisk adskillelse til spændingsforsyning op til maks. 500 V AC
- CAN 2,0 A / CAN 2,0 B med bithastigheder på 10 kbit/s til 1 Mbit/s.
- Åben CAN-protokol og auto-TX/RX-tilstand
- USB-C-interface til ibrugtagning og parametrering
- Transformationstid for D/A-omformer: 10–12 µs
- Forsyningsspænding +12 V til +24 V DC
- Montering på din-skinne 35 x 7,5 mm
- To analoge D/A-udgange til præcise spændings- og strømsignaler via CAN-bus
- 16-bit opløsning for fint graduerede nominelle værdier
- Udgangsområder til gængse industri- og normsignaler som 0–10 V og 4–20 mA
- Relativ nøjagtighed: Min. -16 LSB / maks. +16 LSB
- Skalaens temperaturdrift: ±1 ppm / °C.
- Transformationstid: 10–12 µs til hurtig D/A-udlæsning til styrings- og reguleringsformål
- CAN-interface via 9-polet D-sub-bøsning
- Understøttelse af CAN 2,0 A og CAN 2,0 B.
- Galvanisk separeret CAN-interface op til 500 V.
- Åben CAN-protokol til integration i eksisterende CAN-bus-arkitekturer
- Auto-TX/RX-tilstand til automatisk forarbejdning af CAN-pakker
- USB-C-interface med USB 2.0 / USB 1.1 interface op til 480 Mbit/s.
Tekniske specifikationer
- Fastgørelse: Din-skinne TS 35 x 7,5 mm
- Tilslutning: 16-polet WAGO-multistikfatning (fejlbeskyttet)
- CAN-protokol: Åben CAN-protokol, auto-TX/RX-tilstand
- Sikkerhed: Fail-safe-funktion ved kommunikationstab
- Produkttype
Niveauomformer
- Interfaces
CAN bus
USB
- Type
UC-CAN-U-DA2-16ISO
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7 V TIL 24 V DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
2
- Antal indgange
0 x
- Antal udgange
2 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CAN-U-DA2-16ISO
- Variant
2-kanals CAN-bus D/A-omformer modul (16-bit) med USB-C konfigurationsinterface og galvanisk adskillelse
- Udgange
2 x analoge udgange (galvanisk adskilt, 16-bit opløsning)
- Interface
CAN-bus (5-polet Phoenix-Contact)
USB (USB-C til konfiguration)
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Niveauomformer CAN bus, USB Antal indgange: 0 x Antal udgange: 2 x Antal I
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796602 Deditec UC-CAN-U-DA2-16ISO UC-CAN-U-DA2-16ISO Niveauomformer CAN bus, USB Antal indgange: 0 x Antal udgange: 2 x Antal I
Beskrivelse
UC-CAN 16-bit D/A omformer er et 2-kanals CAN-bus-modul til præcis output af analoge indstillingsværdier i industri-, automatiserings-, måle- og reguleringsteknik. Som CAN-D/A-omformer omsætter modulet CAN-kommunikation til analoge spændings- eller strømsignaler og stiller to galvanisk isolerede D/A-udgange med 16-bit-opløsning til rådighed. Der understøttes 0–5 V, 10 V, ±5 V og ±10 V samt 0–20 mA, 4–20 mA og 0–24 mA. Transformationstiden på 10–12 µs muliggør tidsfølsomme styrings- og reguleringsopgaver, for eksempel for aktuatorer, ventiler, frekvensomformer, prøvestande og distribuerede CAN-systemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- I-tilstand
- U-tilstand
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme

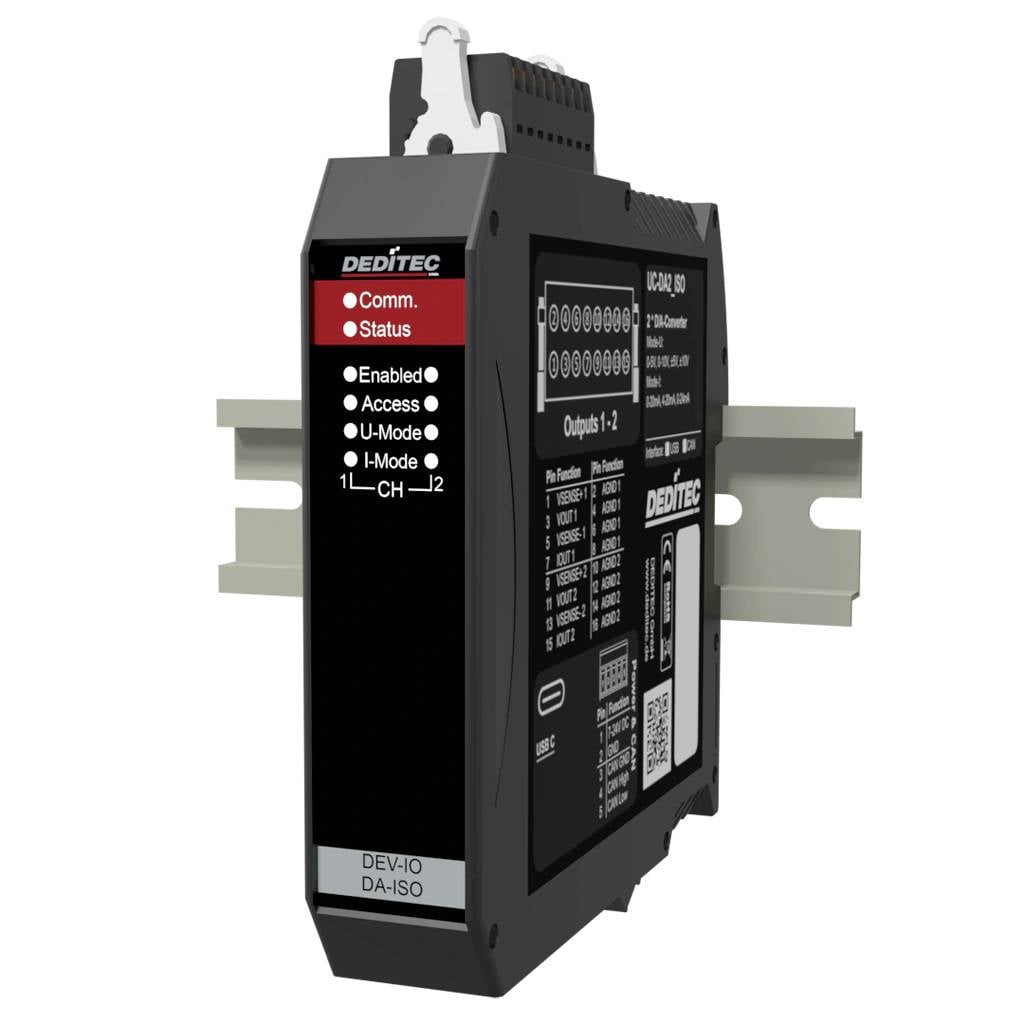

- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
