Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Indgangsmodul CAN bus, USB Antal indgange: 2 x Antal udgange: 0 x Antal I/
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand (TX/RX)
- Galvanisk adskilt op til 500 V.
- USB 2.0 interface op til 480 Mbit/s.
- Hurtig ibrugtagning takket være Plug-and-Play-integration
- Model: single ended
- 16-bit opløsning pr. kanal
- SPÆNDINGSINTERVALLER 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V.
- Konverteringshastighed A/D-konverter: 4 µs
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Tekniske specifikationer
- Galvanisk adskillelse: Op til 1 kV AC (kanal til kanal)
- Transformationstid A/D-omformer: 4 µs
- Montering: Din-skinne (35 x 7,5 mm)
- Produkttype
Indgangsmodul
- Interfaces
CAN bus
USB
- Type
UC-CAN-U-AD2-16ISO
- Driftsspænding
12 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
12-24 V/DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
2
- Antal indgange
2 x
- Antal udgange
0 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
100 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CAN-U-AD2-16ISO
- Variant
Modul til bæreskinnemontering (din-rail) med galvanisk adskillelse
- Indgange
2 analoge indgange (Single-Ended, 16-bit opløsning)
- Interface
CAN-bus (åben CAN-interface / auto-RX/TX-tilstand)
USB (til konfiguration via ICT-værktøj)
- Strømforbrug:
60 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Indgangsmodul CAN bus, USB Antal indgange: 2 x Antal udgange: 0 x Antal I/
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796603 Deditec UC-CAN-U-AD2-16ISO UC-CAN-U-AD2-16ISO Indgangsmodul CAN bus, USB Antal indgange: 2 x Antal udgange: 0 x Antal I/
Beskrivelse

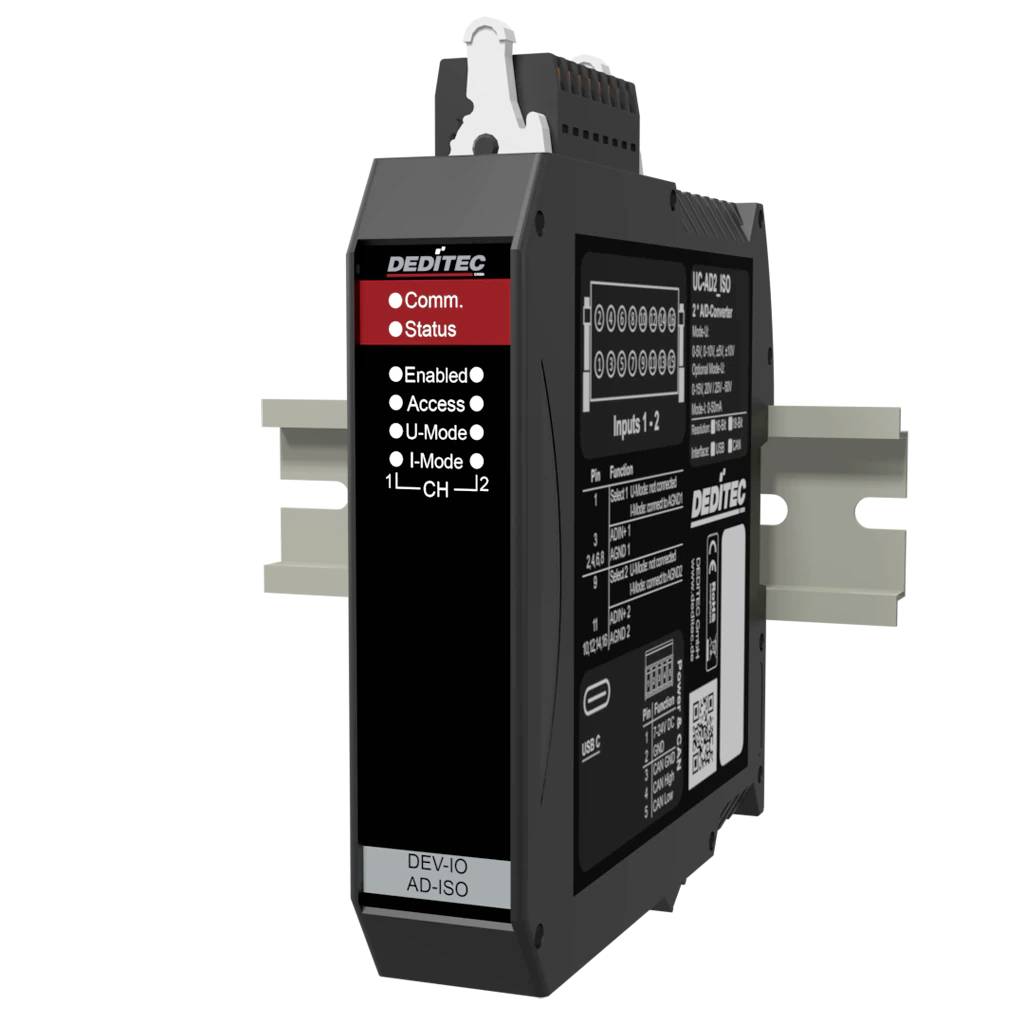

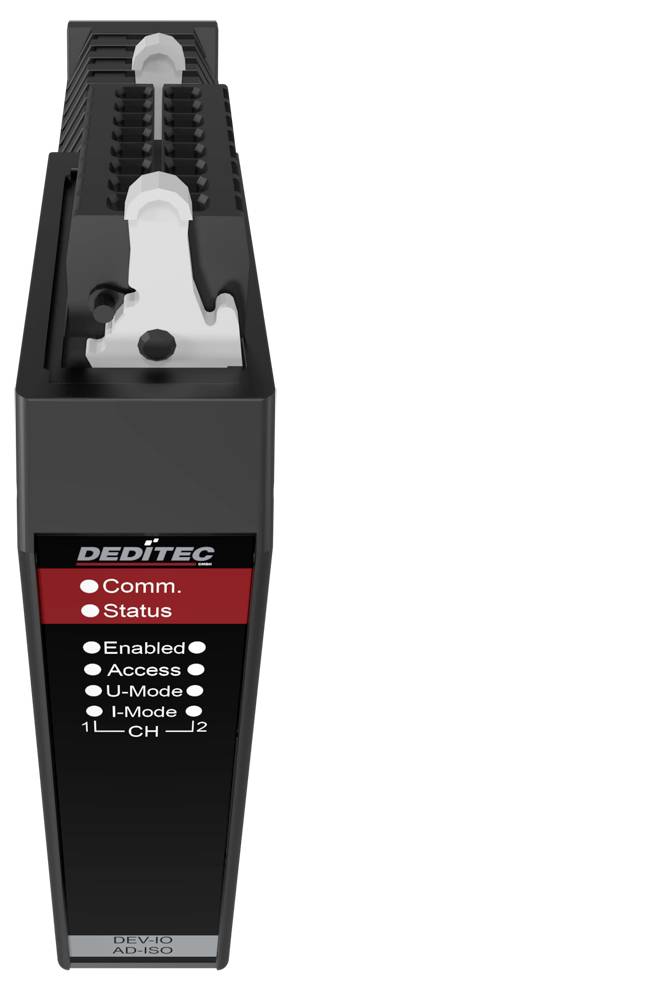

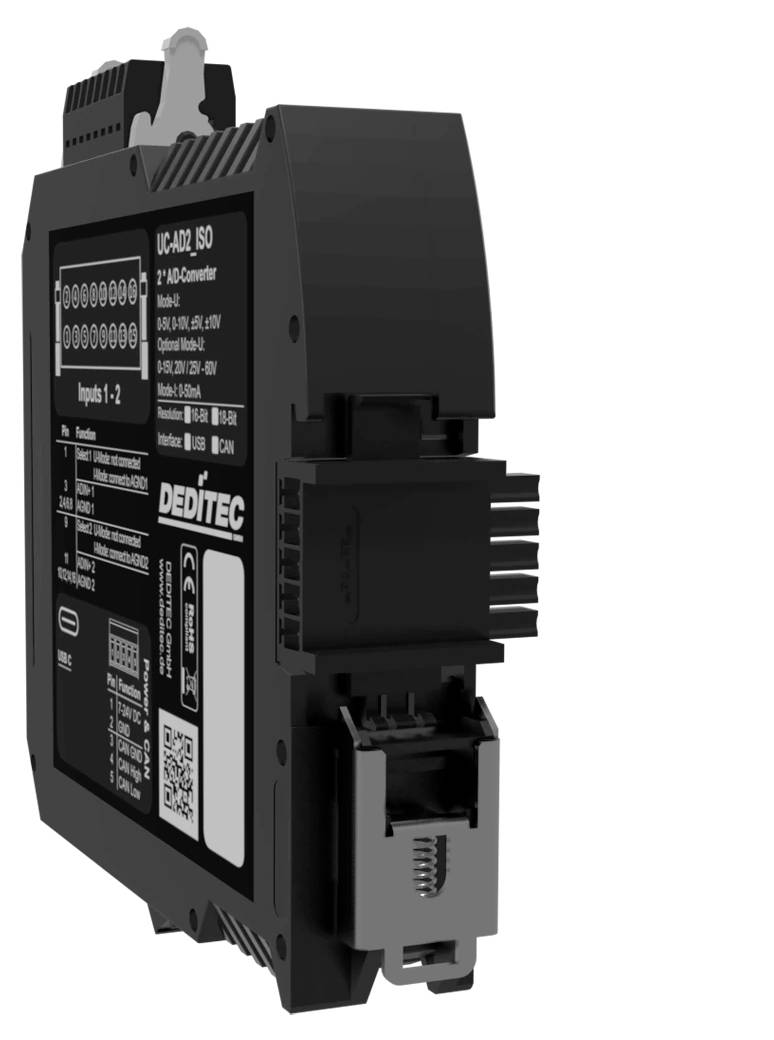

UC-CAN A/D-modulet giver 2 galvanisk adskilte 16/18-bit-indgange til præcis måling af spændinger og strøm via et åbent CAN-interface. ideal til industri-applikationer og prøvestande Til registrering af sensorsignaler eller overvågning af processtørrelser. Takket være auto-RX/TX-tilstand og robust design egner modulet sig perfekt til pålidelige måleopgaver i CAN-baserede systemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- I-tilstand
- U-tilstand
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
