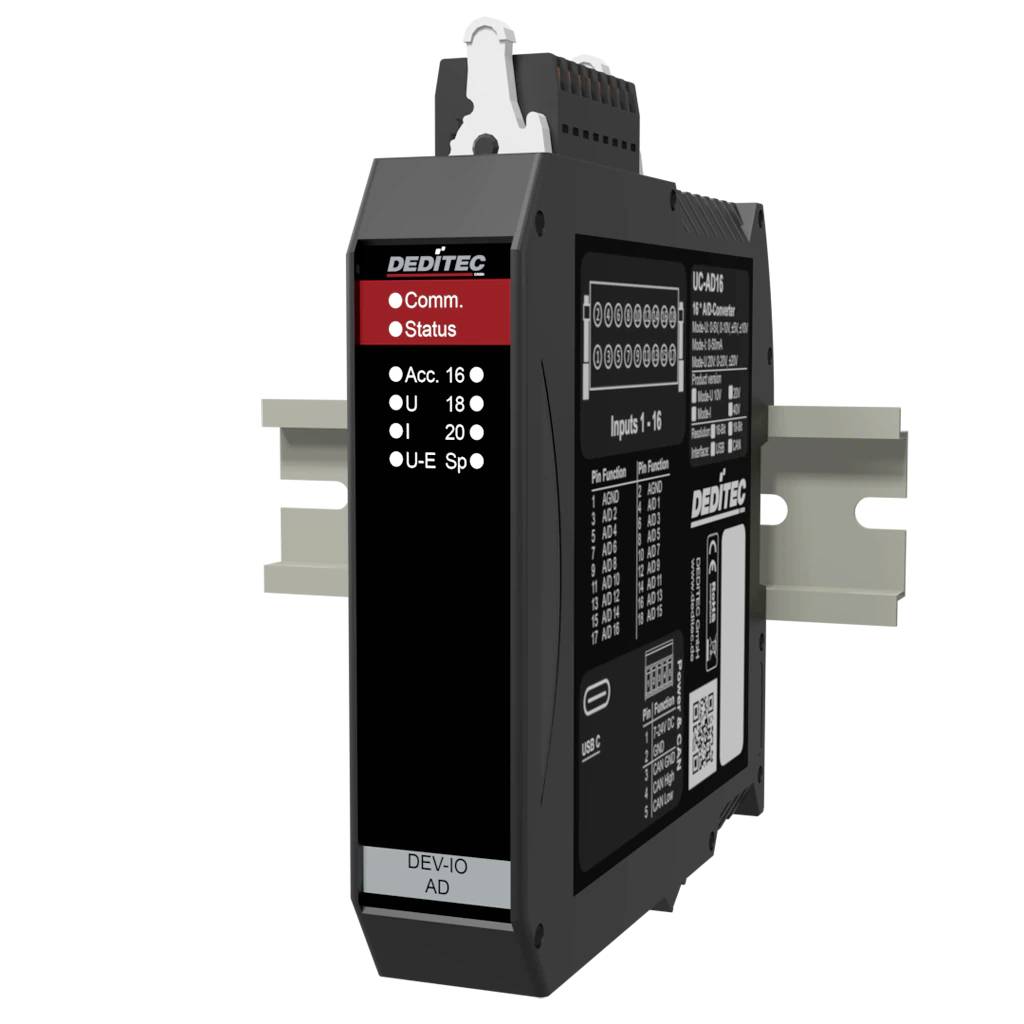

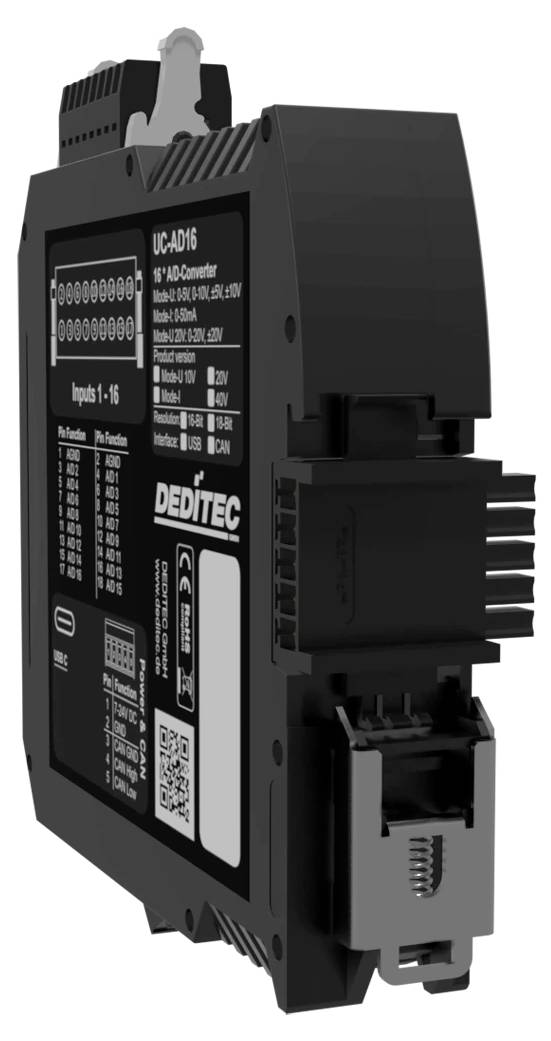

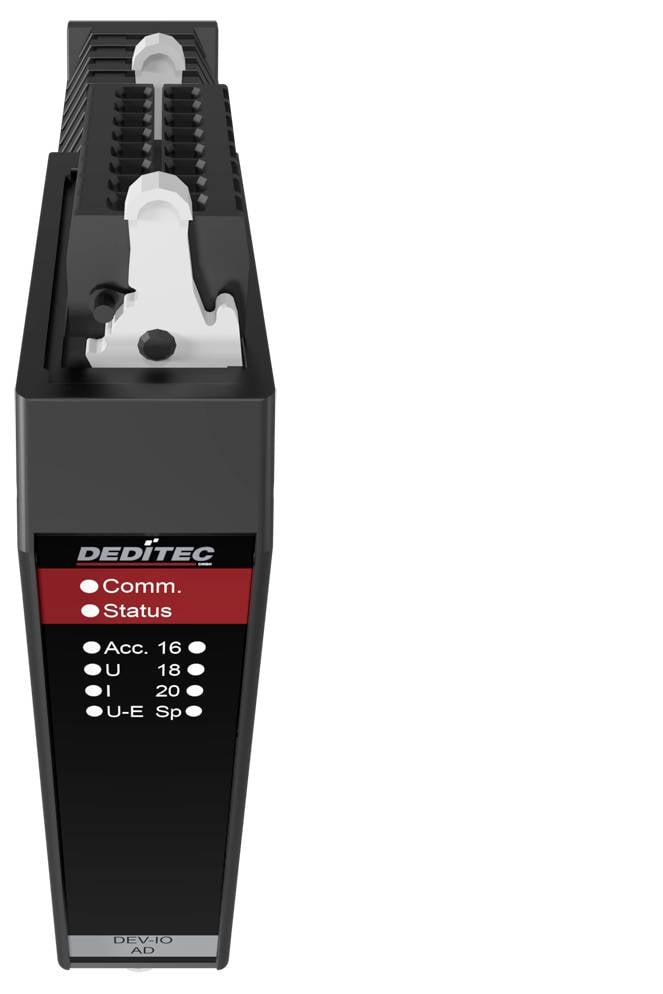

Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Indgangsmodul CAN bus, USB Antal indgange: 16 x Antal udgange: 0 x Antal I/O:
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- 16-kanals A/D-omformer til analoge spændingssignaler
- Opløsning alt efter variant: 16-bit pr. kanal
- CAN-bus modul med CAN 2.0A / CAN 2.0B
- Åben CAN-protokol for integration i egne systemer
- Galvanisk separeret CAN-interface op til 500 V.
- Ekstra USB-C-interface til ibrugtagning, service og direkte moduladgang
- A/D-filter til udglatning af fejl i målesignalet
- Event-Control til nem hvis-så-logik i modulhukommelse
- Forsyningsspænding +12 V til +24 V DC
- Montering på din-skinne til anvendelse i styreskabet
- CAN-interface via 9-polet D-sub-bøsning
- Understøttelse af CAN 2,0 A og CAN 2,0 B.
- CAN-bithastigheder fra 10 kbit/s til 1 Mbit/s.
- Åben CAN-protokol til styrings-, prøvestanden- og målesystemer
- Auto TX/RX mode til automatisk forarbejdning af CAN-pakker
- USB-C som ekstra adgang til parametrering, test og service
- 16 analoge A/D-kanaler i single-ended version
- 16-bit-version til spændings- og strømmålingsområder
- Egnet til registrering af analoge sensorsignaler i måle- og automatiseringsmiljøer
- Indgangsmodstand: Mere end 500 kOhm
- Konverteringshastighed A/D-konverter: 4 µs
Tekniske specifikationer
- Konverteringshastighed: 4 µs
- Produkttype
Indgangsmodul
- Interfaces
CAN bus
USB
- Type
UC-CAN-U-AD16-16
- Driftsspænding
7 V/DC
24 V/DC
- Maks. driftstemperatur
50 °C
- Min. driftstemperatur
10 °C
- Driftsspænding (detaljer)
7 – 24 V DC
- Driftstemperatur
10 til 50 °C
- Antal I/O
16
- Antal indgange
16 x
- Antal udgange
0 x
- Dim.
(B x H) 22.5 mm x 120 mm
- Maks. strømforbrug
130 mA
- H
120 mm
- Bredde
22.5 mm
- Produc.-delnr.
UC-CAN-U-AD16-16
- Variant
Hatskinnemodul (bæreskinnemontering TS 35 x 7,5 mm) i kompakt industrikabinet
- Indgange
6 analoge indgange (A/D-omformer) med 16-bit opløsning (single-ended)
- Interface
CAN-bus (understøtter CAN 2,0 A og CAN 2,0 B til 1 Mbit/s, galvanisk adskilt via optokobler)
USB (USB-C til konfiguration, diagnose og service via Deditec ikt-værktøj)
- Strømforbrug:
130 mA
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Indgangsmodul CAN bus, USB Antal indgange: 16 x Antal udgange: 0 x Antal I/O:
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796604 Deditec UC-CAN-U-AD16-16 UC-CAN-U-AD16-16 Indgangsmodul CAN bus, USB Antal indgange: 16 x Antal udgange: 0 x Antal I/O:
Beskrivelse
UC-CAN-U-AD16-16 er et industrielt 16-kanals CAN-bus modul til decentral registrering af analoge spændingssignaler. UC-CAN-U-AD16-16 modulet stiller 16 single-ended A/D-kanaler til rådighed og fås med 16-bit opløsning. Måleværdierne overføres via CAN 2,0 A/2,0 B med åben CAN-protokol og automatisk TX/RX-tilstand. Galvanisk adskillelse op til 500 V, softwarevæsnet A/D-filter og event-Control understøtter anvendelse i industriel måledataregistrering, prøvestande, maskinovervågning og CAN-baserede automatiseringssystemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- U-tilstand
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- USB-kabel A-stik til C-stik
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
