Deditec UC-CAN-E-O8-M8 UC-CAN-E-O8-M8 Indgangsmodul CAN , Ethernet Antal digitale udgange: 0 Antal digitale indgange: 16
Produkttype
Indgangsmodul
Interfaces
CAN
Ethernet
Antal relæudgange
0
Type
UC-CAN-E-O8-M8
Driftsspænding
24 V/DC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Ethernet 10/100 Mbit/sek.
- Understøttede protokoller: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface, beregnet TCP-protokol, Modbus-TCP
- Krypteret Ethernet kommunikation er mulig
- Åben standard- eller modbus TCP-protokol
- Webinterface og app (smartphone og tablet)
- Galvanisk adskilt op til 1,5 kV
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand
- Galvanisk adskilt op til 500 V.
- Maks. koblingsspænding: 36 V/DC
- Min. Kontaktspænding 2,8 V DC
- Maks. Koblingsstrøm 3 A DC
- Maks. Koblingseffekt: 108 W DC
- Timeout-beskyttelsesfunktion (kan konfigureres med software)
- Status-LED for hver udgang
- Art: Optokobler AC/DC
- Signalniveau: ±5 V op til ±15 V eller ±15 V til ±30 V.
- 16-bit-tæller pr. kanal (op til 100 Hz)
- Registrerer et skift fra Low til High og High til Low niveau (flip-flop)
- Status-LED for hver kanal
Tekniske specifikationer
- Galvanisk adskillelse: Op til maks. 500 V.
- Tilslutning: Skruefri WAGO WAGO-fjederkraftklemmer (stikmonteringsteknik)
- Konfiguration: Komfortabel via Deditec "ICT-Tool" (Ethernet)
- Produkttype
Indgangsmodul
- Interfaces
CAN
Ethernet
- Type
UC-CAN-E-O8-M8
- Driftsspænding
24 V/DC
- Driftsspænding (detaljer)
12 V til 24 V DC (bredt indgangsområde)
- H
120 mm
- L
111 mm
- Bredde
22.5 mm
- Antal analoge indgange
0
- Antal digitale indgange
16
- Antal digitale udgange
0
- Antal relæudgange
0
- Dim.
(L x B x H) 111 x 22.5 x 120 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
UC-CAN-E-O8-M8
- Montage
Din-skinnemontering (bæreskinne TS 35 x 7,5 mm) med et valgfrit in-rail-bus-stik
- Status-LEDer
16
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796619 Deditec UC-CAN-E-O8-M8 UC-CAN-E-O8-M8 Indgangsmodul CAN , Ethernet Antal digitale udgange: 0 Antal digitale indgange: 16
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796619 Deditec UC-CAN-E-O8-M8 UC-CAN-E-O8-M8 Indgangsmodul CAN , Ethernet Antal digitale udgange: 0 Antal digitale indgange: 16
Beskrivelse

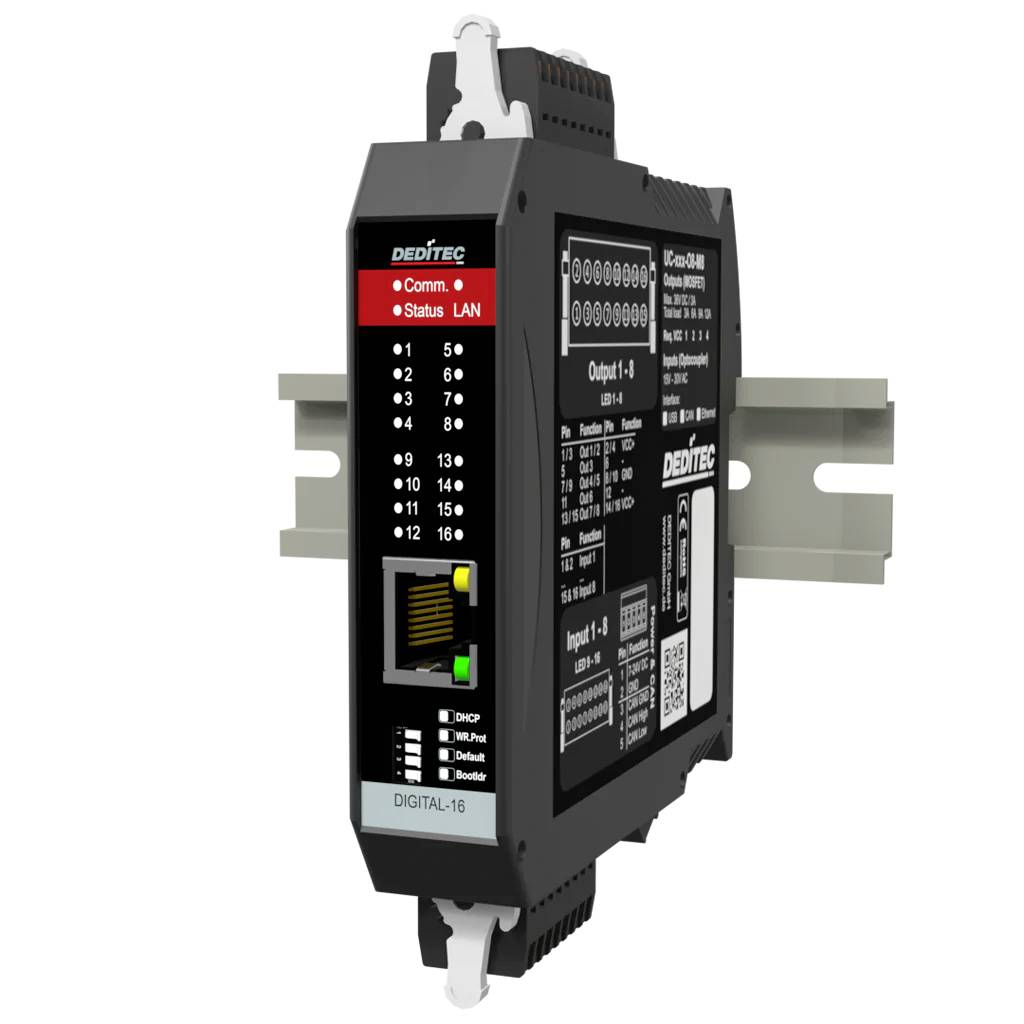

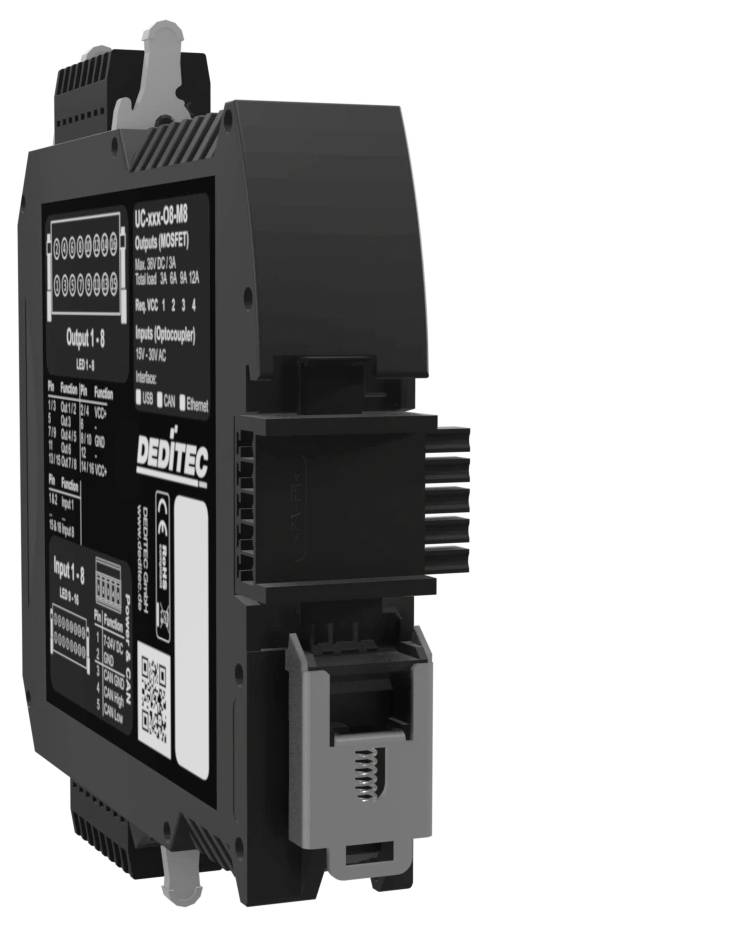

UC-CAN-E-O8-M8 er et moderne CAN EA DIO DIO-modul med 8 optokobler-indgange og 8 digitale udgange (MOSFFET). Det egner sig ideelt ideal til registrering af sensorsignaler samt til kobling af aktuatorer i industrielle applikationer. Typiske anvendelsesområder er prøvestande til sikker signalbehandling og automatiseringssystemer, hvor digitale ind- og udgange skal styres pålideligt via CAN.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
