Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A omformer CAN , USB-C Antal digitale udgange: 0 Antal digitale indgange
Produkttype
D/A omformer
Interfaces
CAN
USB-C
Antal relæudgange
0
Type
UC-CAN-E-DA2-16ISO
Driftsspænding
24 V/DC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Ethernet 10/100 Mbit/sek.
- Understøttede protokoller: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface, beregnet TCP-protokol, Modbus-TCP
- Krypteret Ethernet kommunikation er mulig
- Åben standard- eller modbus TCP-protokol
- Webinterface og app (smartphone og tablet)
- Mulighed for forbindelse via Wi-Fi
- WPS-funktion
- CAN D/A omformer til analog indstillingsværdi via CAN-BUS
- 2 D/A-kanaler med hver 16-bit opløsning
- SPÆNDINGSUDGANGE: 5 V, 10 V / 0.10V, ±5 V, ±10 V.
- Strømudgange: 0–20 mA, 4–20 mA, 24 mA
- Galvanisk adskillelse af D/A-kanaler med hinanden op til maks. 1000 V AC
- Galvanisk adskillelse til spændingsforsyning op til maks. 500 V AC
- CAN 2,0 A / CAN 2,0 B med bithastigheder på 10 kbit/s til 1 Mbit/s.
- Åben CAN-protokol og auto-TX/RX-tilstand
- Transformationstid for D/A-omformer: 10–12 µs
- Forsyningsspænding +12 V til +24 V DC
- Montering på din-skinne 35 x 7,5 mm
- To analoge D/A-udgange til præcise spændings- og strømsignaler via CAN-bus
- 16-bit opløsning for fint graduerede nominelle værdier
- Udgangsområder til gængse industri- og normsignaler som 0–10 V og 4–20 mA
- Relativ nøjagtighed: Min. -16 LSB / maks. +16 LSB
- Skalaens temperaturdrift: ±1 ppm / °C.
- Transformationstid: 10–12 µs til hurtig D/A-udlæsning til styrings- og reguleringsformål
- CAN-interface via 9-polet D-sub-bøsning
- Understøttelse af CAN 2,0 A og CAN 2,0 B.
- Galvanisk separeret CAN-interface op til 500 V.
- Åben CAN-protokol til integration i eksisterende CAN-bus-arkitekturer
- Auto-TX/RX-tilstand til automatisk forarbejdning af CAN-pakker
Tekniske specifikationer
- Galvanisk adskillelse: Op til 500 V (adskilt fra systemet og med hinanden)
- Funktioner: Understøtter M2M (Machine-to-Machine) og event-Control til autonom signalbehandling.
- Produkttype
D/A omformer
- Interfaces
CAN
USB-C
- Type
UC-CAN-E-DA2-16ISO
- Driftsspænding
24 V/DC
- Driftsspænding (detaljer)
7 V DC op til 24 V DC
- H
120 mm
- L
111 mm
- Bredde
22.5 mm
- Moduler maks.
64
- Antal analoge indgange
0
- Antal digitale indgange
0
- Antal digitale udgange
0
- Antal relæudgange
0
- Dim.
(L x B x H) 111 x 22.5 x 120 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
UC-CAN-E-DA2-16ISO
- Montage
Din-skinne (bæreskinne 35 x 7,5 mm) med valgfri T-bus / din-rail-forbindelse til BUS-kobling
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A omformer CAN , USB-C Antal digitale udgange: 0 Antal digitale indgange
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A omformer CAN , USB-C Antal digitale udgange: 0 Antal digitale indgange
Beskrivelse

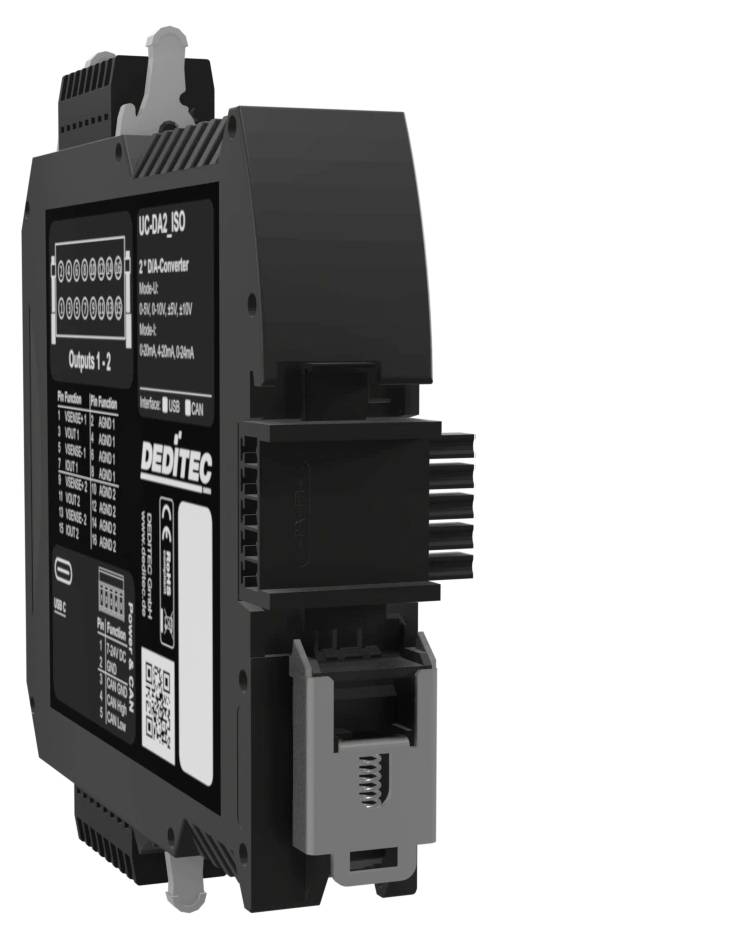

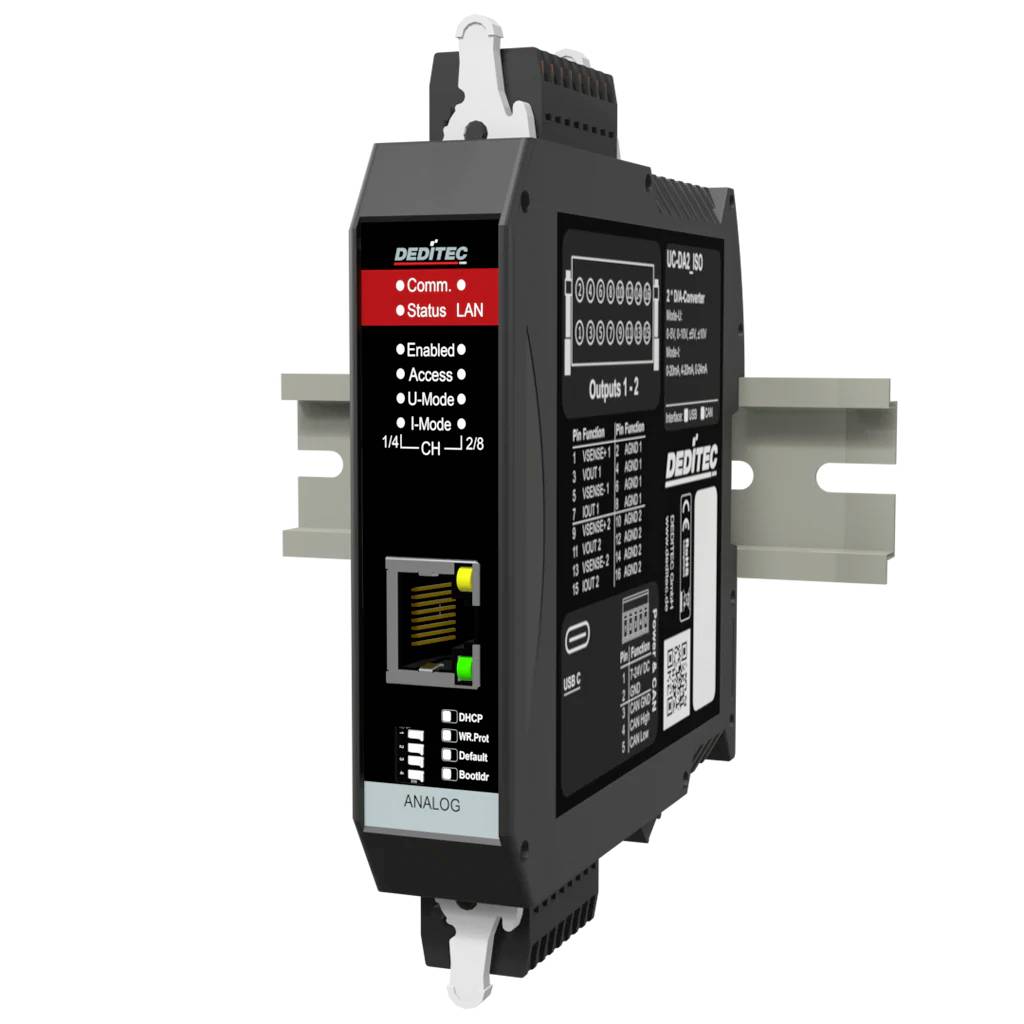

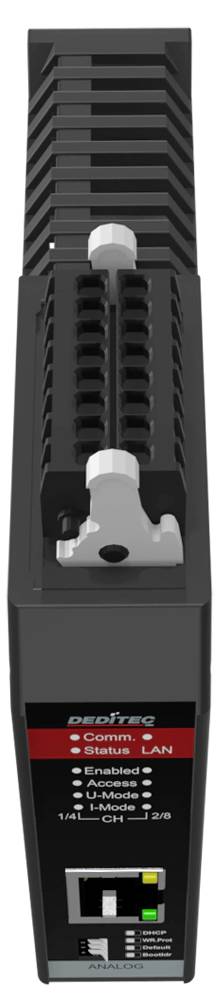

UC-CAN 16-bit D/A omformer er et 2-kanals CAN-bus-modul til præcis output af analoge indstillingsværdier i industri-, automatiserings-, måle- og reguleringsteknik. Som CAN-D/A-omformer omsætter modulet CAN-kommunikation til analoge spændings- eller strømsignaler og stiller to galvanisk isolerede D/A-udgange med 16-bit-opløsning til rådighed. Der understøttes 0–5 V, 10 V, ±5 V og ±10 V samt 0–20 mA, 4–20 mA og 0–24 mA. Transformationstiden på 10–12 µs muliggør tidsfølsomme styrings- og reguleringsopgaver, for eksempel for aktuatorer, ventiler, frekvensomformer, prøvestande og distribuerede CAN-systemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- I-tilstand
- U-tilstand
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- Ethernet-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
