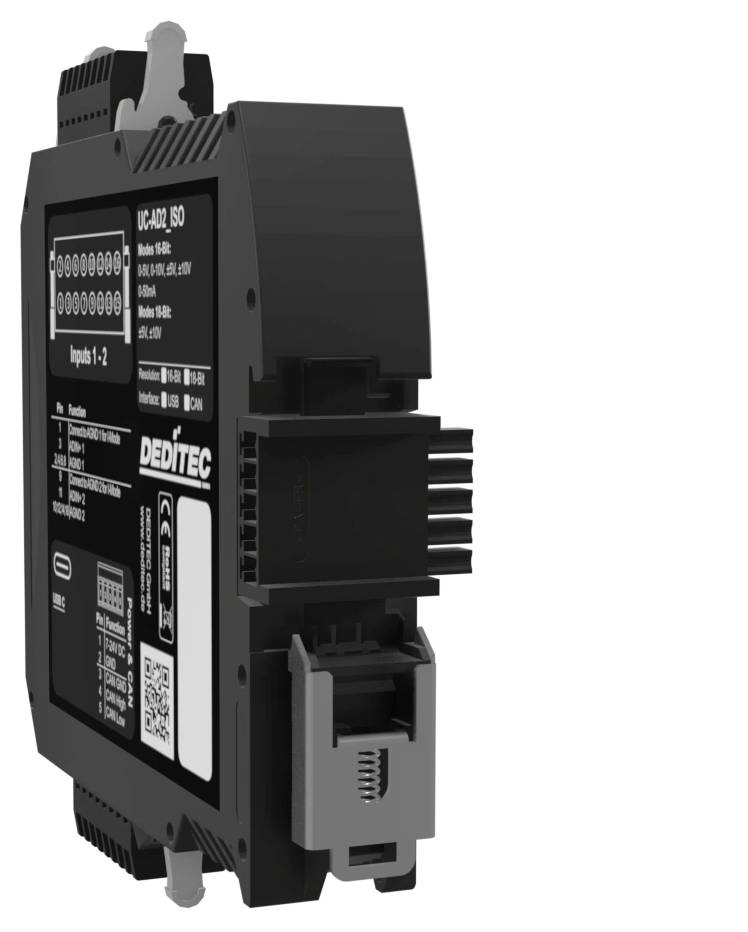

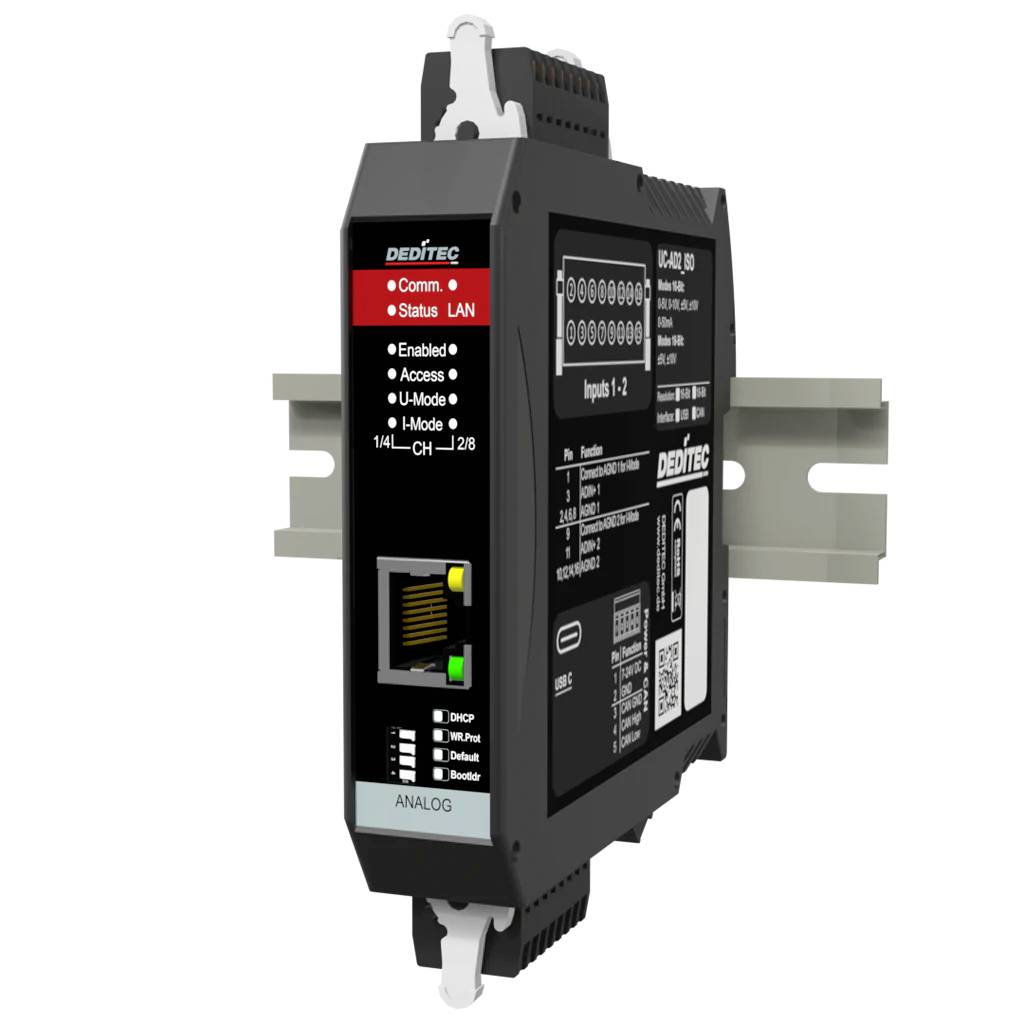

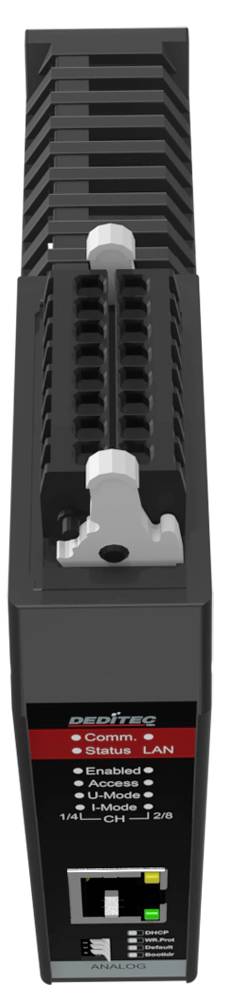

Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D omformer CAN Antal digitale udgange: 0 Antal digitale indgange: 0 Anta
Produkttype
A/D omformer
Interfaces
CAN
Antal relæudgange
0
Type
UC-CAN-E-AD2-16ISO
Driftsspænding
7 V/DC
24 V/DC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- CAN-interface iht. ISO 11898
- Åben CAN-protokol (RAW CAN)
- Automatisk sende- /modtagetilstand (TX/RX)
- Galvanisk adskilt op til 500 V.
- Ethernet 10/100 Mbit/sek.
- Understøttede protokoller: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface, beregnet TCP-protokol, Modbus-TCP
- Krypteret Ethernet kommunikation er mulig
- Åben standard- eller modbus TCP-protokol
- Webinterface og app (smartphone og tablet)
- Mulighed for forbindelse via Wi-Fi
- WPS-funktion
- Model: single ended
- 16-bit opløsning pr. kanal
- SPÆNDINGSINTERVALLER 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- Strømområder: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanisk adskillelse kanal til kanal: Maks. 1 kV AC
- Galvanisk adskillelse til spændingsforsyning: Maks. 500 V.
- Konverteringshastighed A/D-konverter: 4 µs
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Tekniske specifikationer
- Opløsning: 16-bit A/D-omformer med galvanisk adskillelse
- Tilslutningstype: Fejltilslutningsbeskyttede WAGO-stikforbindelser
- Produkttype
A/D omformer
- Interfaces
CAN
- Type
UC-CAN-E-AD2-16ISO
- Driftsspænding
7 V/DC
24 V/DC
- Driftsspænding (detaljer)
7 V/DC til 24 V/DC
- H
120 mm
- L
111 mm
- Bredde
22.5 mm
- Moduler maks.
1
- Antal analoge indgange
2
- Antal digitale indgange
0
- Antal digitale udgange
0
- Antal relæudgange
0
- Dim.
(L x B x H) 111 x 22.5 x 120 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
UC-CAN-E-AD2-16ISO
- Montage
Montering på din-skinne (bæreskinne TS 35 x 7,5 mm)
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D omformer CAN Antal digitale udgange: 0 Antal digitale indgange: 0 Anta
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796612 Deditec UC-CAN-E-AD2-16ISO UC-CAN-E-AD2-16ISO A/D omformer CAN Antal digitale udgange: 0 Antal digitale indgange: 0 Anta
Beskrivelse
UC-CAN A/D-modulet giver 2 galvanisk adskilte 16/18-bit-indgange til præcis måling af spændinger og strøm via et åbent CAN-interface. ideal til industri-applikationer og prøvestande Til registrering af sensorsignaler eller overvågning af processtørrelser. Takket være auto-RX/TX-tilstand og robust design egner modulet sig perfekt til pålidelige måleopgaver i CAN-baserede systemer.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- I-tilstand
- U-tilstand
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- Ethernet-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Indstikbare fjederlister med låsemekanisme
- Montering på din-skinne 35 mm x 7,5 mm
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Egnet til typiske industrielle inden- og kontaktskabsmiljøer
Inkluderet i leveringen
- 5-polet stikforbindelse
- 2x 16-polet stikforbindelse
- Aktiveringsværktøj til Wago-WAGO-stik
- Din-Rail-forbinder
Systemkrav
- Windows, Linux
