Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-modul CAN , USB Antal digitale udgange: 4 Antal digitale indgange: 0 Antal r
Produkttype
I/O-modul
Interfaces
CAN
USB
Antal relæudgange
8
Type
CB-R8-M4-AD8_24
Driftsspænding
24 V DC/AC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- CAN 2,0 A / CAN 2,0 B IHT. ISO 11898
- Åben CAN-protokol med bithastigheder fra 10 kbit/s til 1 Mbit/s.
- Galvanisk separeret CAN-interface til 500 v rms
- USB-interface type B til konfiguration via pc eller bærbar computer
- 8 omskifterrelæer til digitale koblingsopgaver
- 4 P-channel-MOSFET-udgange til DC-koblingsopgaver
- 8 analoge indgange med 12-bit-opløsning og 18 V spændingsområde
- Auto TX/RX til automatisk afsendelse og modtagelse af CAN-pakker
- M2M-CAN, event-Control, A/D-filter og Fail-safe-/timeout-funktion
- 24-V- og 48-V-varianter, valgfrit med montageskinne
Tekniske specifikationer
- CAN 2,0 A / 2,0 B iht. ISO 11898 (baud-hastigheder på 10 kbit/s til 1 Mbit/s)
- MOSFET-udgange: Maks. 9 A koblingsstrøm (DC), op til 144 W effekt
- Integreret logikfunktion: Event-control, Fail-Safe/Timeout-beskyttelse, M2M-CAN, softwarevatime A/D-filter
- Produkttype
I/O-modul
- Interfaces
CAN
USB
- Type
CB-R8-M4-AD8_24
- Driftsspænding
24 V DC/AC
- Driftsspænding (detaljer)
7 – 30 V DC
- H
36.2 mm
- L
147.6 mm
- Bredde
92.5 mm
- Antal analoge indgange
8
- Antal digitale indgange
0
- Antal digitale udgange
4
- Antal relæudgange
8
- Dim.
(L x B x H) 147.6 x 92.5 x 36.2 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
CB-R8-M4-AD8_24
- Montage
Samlekabinet / skruemontering (valgfrit med din-skinne/monteringsvinkel)
- Relæeffekt
9 A
Dokumenter og downloads
Datablad
Datablad 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-modul CAN , USB Antal digitale udgange: 4 Antal digitale indgange: 0 Antal r
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3816751 Deditec CB-R8-M4-AD8_24 CB-R8-M4-AD8_24 I/O-modul CAN , USB Antal digitale udgange: 4 Antal digitale indgange: 0 Antal r
Beskrivelse

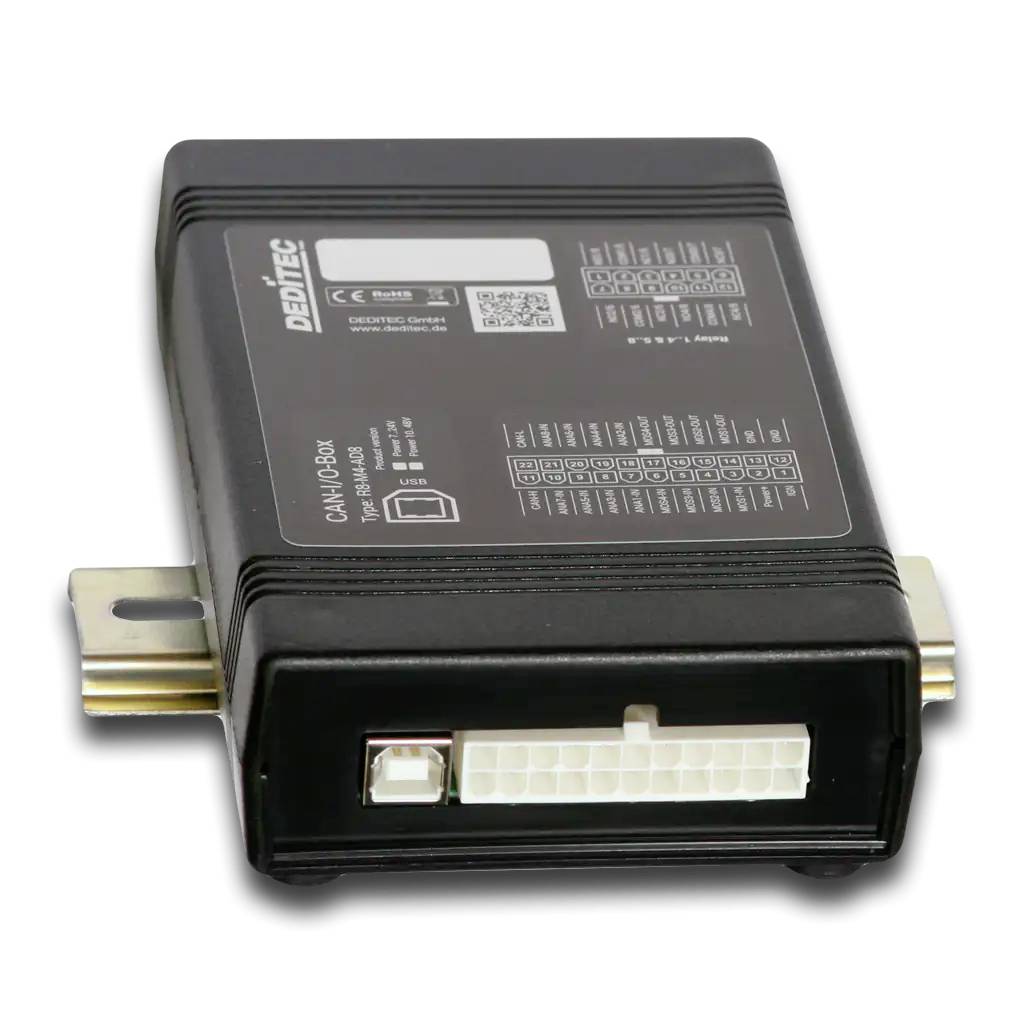

Deditec CAN Box CB-R8-M4-AD8/_M er et CAN i/O-modul til køretøjer, specialkøretøjer, mobile maskiner og industrielle CAN-netværk. Det forbinder CAN 2,0 A/2,0 B, USB-konfiguration, relæudgange, MOSFET-udgange og analoge indgange i et kompakt modul til decentrale koblings-, måle- og styreopgaver.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Event-Control til enkel hvis-så-styreopgaver direkte i modulet
- Fail-safe-/timeout-funktion til definerede udgangstilstande ved kommunikationssvigt
Inkluderet i leveringen
- USB-kabel A-stik til B-stik
- 50 x krympekontakter
- 2 x 12-polet crimp-stik
- 1 x 22-polet crimp-stik
Systemkrav
- Windows, Linux
