Deditec CAN-O4-R4 CAN-O4-R4 I/O-modul CAN , Micro-USB Antal digitale udgange: 4 Antal digitale indgange: 4 Antal relæudg
Produkttype
I/O-modul
Interfaces
CAN
Micro-USB
Antal relæudgange
4
Type
CAN-O4-R4
Driftsspænding
24 V/DC
7 V/DC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- USB 2.0 interface op til 480 Mbit/s.
- Hurtig ibrugtagning takket være Plug-and-Play-integration
- Styring: API til Windows og Linux (DELIB-driverbibliotek), Command Line Interface
- CAN-interface iht. ISO 11898
- Automatisk sende- /modtagetilstand
- 4 relæ udgange 1 A
- Maks. KONTAKTSPÆNDING 36 V AC/DC
- Maks. TRANSPORTSTRØM 1 A AC/DC
- Timeout-beskyttelsesfunktion (kan konfigureres med software)
- Status-LED for hver udgang
- 4 optokobler digitale indgange
- Signalniveau: ±5 V op til ±15 V eller ±15 V til ±30 V.
- 16-bit-tæller pr. kanal (op til 100 Hz)
- Registrerer et skift fra Low til High og High til Low niveau (flip-flop)
- Status-LED for hver kanal
Tekniske specifikationer
- Status-LED'er til enhver digital indgang (4x) og hver relæudgang (4x)
- Galvanisk adskillelse (optokobler)
- Skrueklemmer/stik til i/O-tilslutninger
- Driftstemperaturområde fra 0 °C til +50 °C
- Produkttype
I/O-modul
- Interfaces
CAN
Micro-USB
- Type
CAN-O4-R4
- Driftsspænding
24 V/DC
7 V/DC
- Driftsspænding (detaljer)
7 V TIL 24 V DC
- H
55 mm
- L
94 mm
- Bredde
88 mm
- Moduler maks.
127
- Antal digitale indgange
4
- Antal digitale udgange
4
- Antal relæudgange
4
- Dim.
(L x B x H) 94 x 88 x 55 mm
- Kontrol-LEDer
Ja
- Produc.-delnr.
CAN-O4-R4
- Montage
Din-skinnemontering / din-rail (TS 35 x 7,5 mm)
- Relæeffekt
3 A
Dokumenter og downloads
Datablad
Datablad 3816750 Deditec CAN-O4-R4 CAN-O4-R4 I/O-modul CAN , Micro-USB Antal digitale udgange: 4 Antal digitale indgange: 4 Antal relæudg
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3816750 Deditec CAN-O4-R4 CAN-O4-R4 I/O-modul CAN , Micro-USB Antal digitale udgange: 4 Antal digitale indgange: 4 Antal relæudg
Beskrivelse

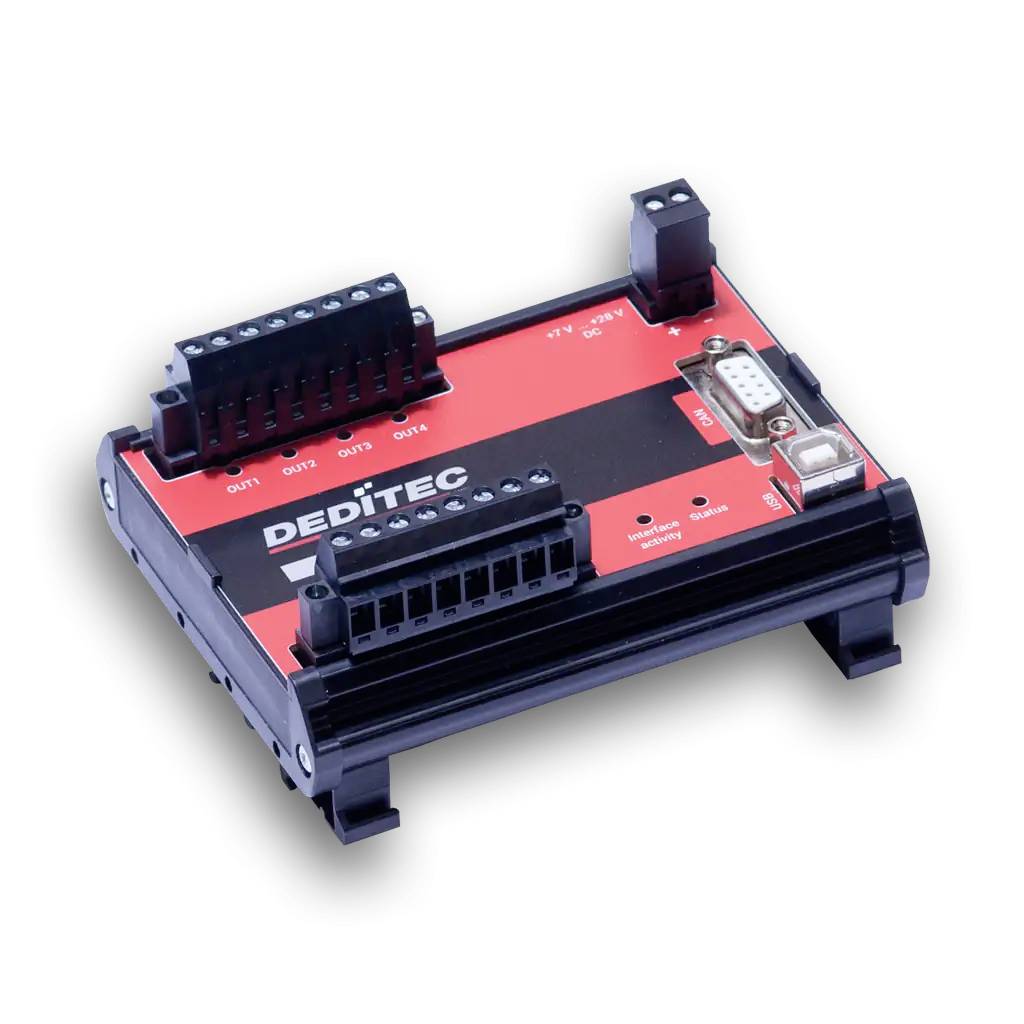

CAN-DIO-DIO-modul O4-R4 er et industrielt digital-i/O-modul med 4 optisk adskilte indgange og 4 relæudgange. Kommunikationen sker via en galvanisk adskilt CAN-bus med RAW CAN eller J1939 samt direkte via et USB-interface. Modulet har status-LED'er og en automatisk TX/RX-tilstand og kan fleksibelt integreres i CAN-netværk samt USB-baserede styrings- og diagnoseumninger.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- M2M funktionalitet
- Automatisk CAN-RX/TX-tilstand
- RAW CAN
- J1939-protokol
- Gratis konfigurations- og testsoftware
- USB-konfigurationsinterface
- Forsyningsspænding +7 V til +24 V DC
- Driftstemperatur: +10 °C til +50 °C (udvidet temperaturområde på forespørgsel)
- Anvendelsesområder: Maskinbygning, anlægsautomatisering, teststande, kontaktskabsbygning, bygningsautomatisering og industrielle netværksstyringer
Inkluderet i leveringen
- USB-kabel A-stik til B-stik
- 2-polet stikforbindelse
- 2x 8-polet stikforbindelse sort
Systemkrav
- Windows, Linux
