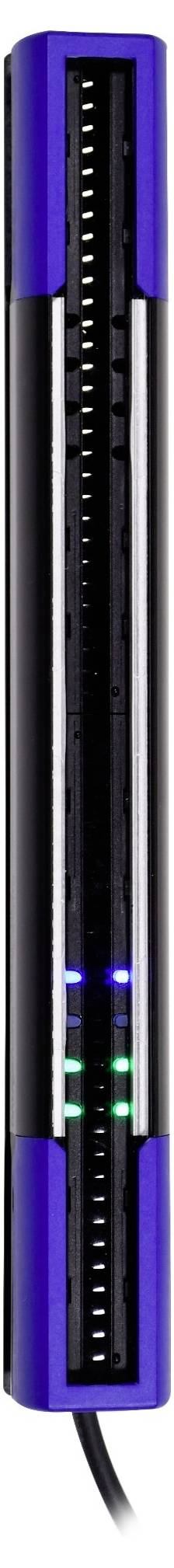

Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 270
Produkttype
Lysgitter
L
35 mm
H
1360.5 mm
Type
DS4
Anvendelsesområde
Personbeskyttelse
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sikkerhedskomponenter
- Kombineret digital- og analog udgang med IO-Link V1.1.3

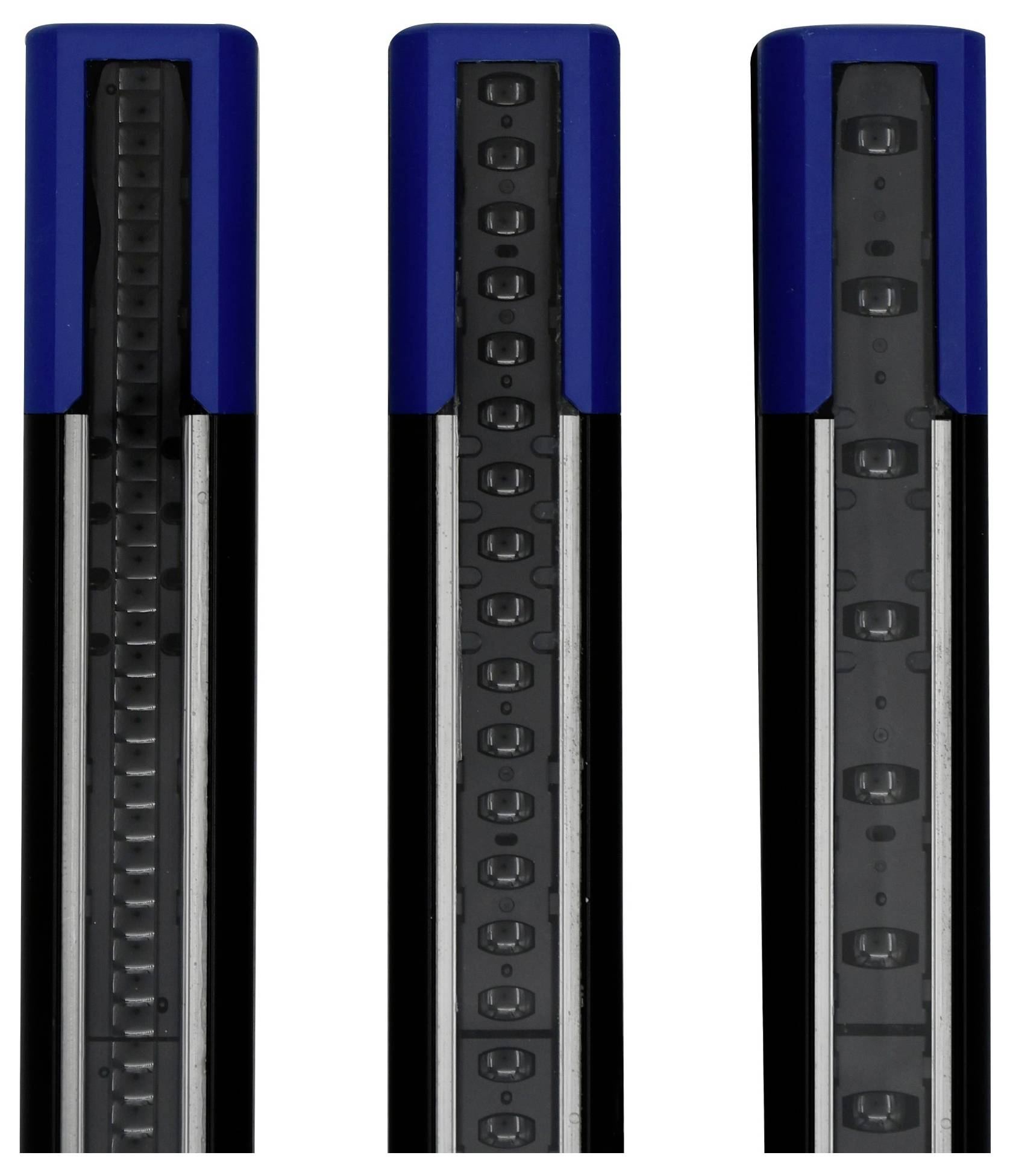

- Høj opløsning med 5 mm stråleafstand
- Stor kontrolleret højde på 1350 mm
- Robust aluminiumhus med IP67-beskyttelse
Vigtig information
Tekniske specifikationer
- Materiale kabinet: aluminium
- Produkttype
Lysgitter
- Type
DS4
- Anvendelsesområde
Personbeskyttelse
- Specifikationer
med kabinet
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
9.10 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
5 x 10 mm
- Mindste objekt, der kan erkendes (diameter)
10 mm
- Tilslutning
Stik M12, 5 polet
- Kabellængde
200 mm
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
5 m
- Udgange
Analog
Digital
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE
- Stråler
270
- Stråleafstand
5 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
5000 mm
- Beskyttelsesfelthøjde
1350 mm
- Højde aluprofil
1350 mm
- Totalhøjde
1360.5 mm
- Indhold
1 stk
IP65/67
- L
35 mm
- Bredde
40 mm
- H
1360.5 mm
- Dim.
(L x B x H) 35 x 40 x 1360.5 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760016 Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 270
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760016 Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1350 mm 24 V/DC Antal stråler: 270
Beskrivelse
DS4 Base-serien tilbyder en pålidelig løsning til enkle registrerings- og måleopgaver i industrielle anvendelser. Ved hjælp af IO-Link-interface og kombinationen af analoge- og koblingsudgange er sensoren særligt fleksibel og nem at konfigurere.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen

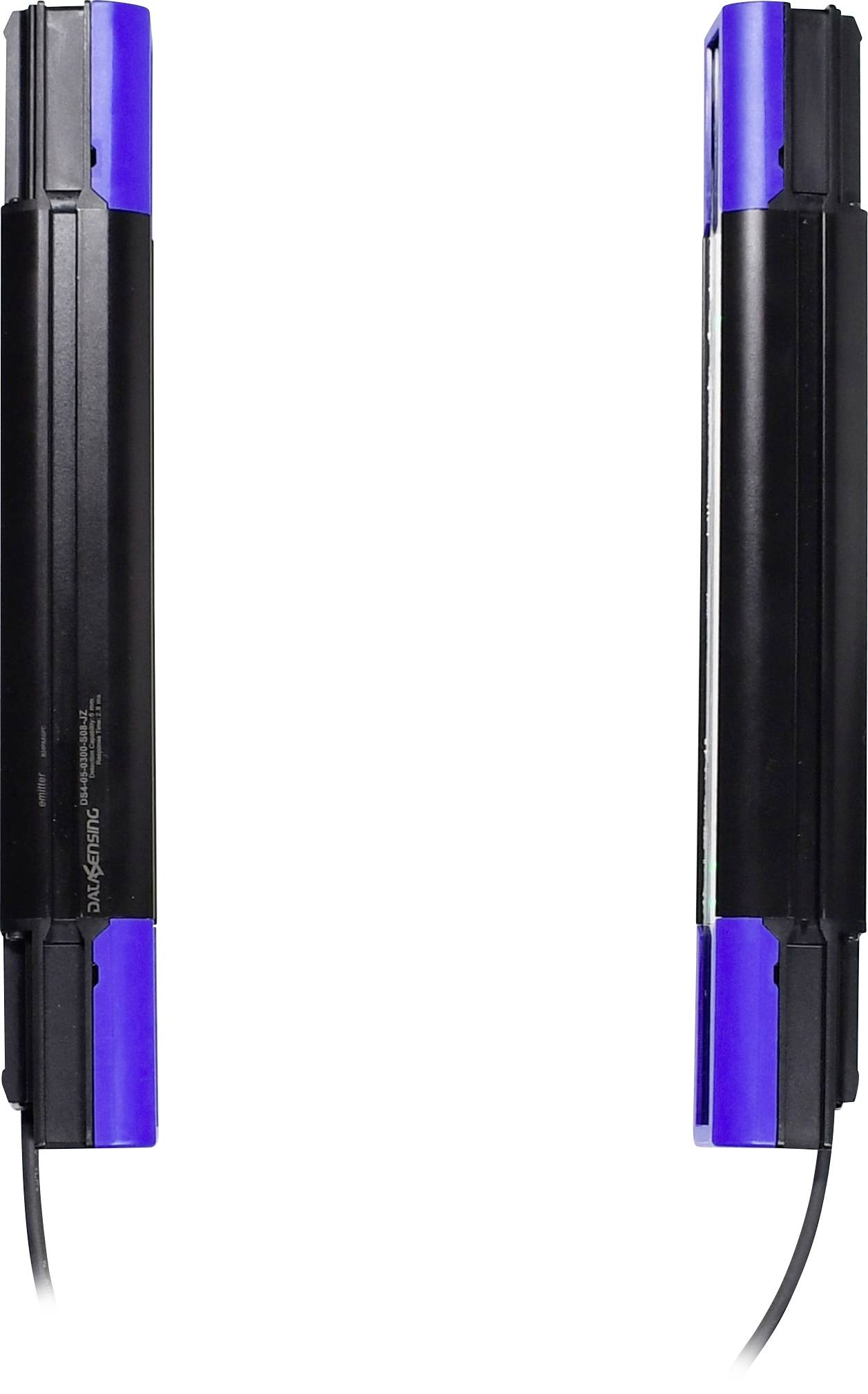

- Sender (TX) og modtager (RX) enhed
