Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 210
Produkttype
Lysgitter
L
40 mm
H
1060.5 mm
Type
DS4
Variant
Modtager
Sender
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sikkerhedskomponenter
- Alsidige interfaces: IO-link, analog (V/A) og RS485-kommunikation
- Høj opløsning med 5 mm strålingsafstand og augmented Resolution Mode (2,5 mm)
- Trådløs programmering via app-GUI til avancerede konfigurationer
Vigtig information
Tekniske specifikationer
- Kabinetmateriale af aluminium/PBT
- Produkttype
Lysgitter
- Type
DS4
- Variant
Modtager
Sender
- Specifikationer
med kabinet
- Driftsspænding
24 V/DC
- Min. driftsspænding
19.2 V/DC
- Driftsspænding maks.
28.8 V/DC
- Driftsspænding
19.2 - 28.8 V/DC
- Maks. strømforbrug
360 mA
- Reaktionstid
7.3 ms
- Koblingsspænding (max.)
28.8 V/DC
- Brydestrøm (max.)
100 mA
- Optisk opløsning
10 x 5 mm
- Mindste objekt, der kan erkendes (diameter)
10 mm
- Tilslutning
Stik M12, 5 polet
Stik M12, 8-polet
- Kabellængde
0.2 m
- Sendertype
LED infrarød
- Aksellængde
850 nm
- Rækkevidde (min.)
0.2 m
- Rækkevidde (maks.)
5 m
- Udgange
Digital
Analog
RS485
IO-Link
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Udgangsstrøm
100 mA
- Godkendelser (sensorer)
CE
cULus
- Stråler
210
- Stråleafstand
5 mm
- Beskyttelsesfelt-bredde (min. )
200 mm
- Beskyttelsesfelt-bredde (maks.)
5000 mm
- Beskyttelsesfelthøjde
1050 mm
- Højde aluprofil
1060.5 mm
- Totalhøjde
1060.5 mm
- Indhold
1 stk
IP65
IP67
- L
40 mm
- Bredde
35 mm
- H
1060.5 mm
- Dim.
(L x B x H) 40 x 35 x 1060.5 mm
- Min. Temperatur
-30 °C
- Maks. temperatur
55 °C
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3760023 Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 210
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3760023 Datasensing Lysgitter DS4 Rækkevidde (max.) 5 m Beskyttelsesfelthøjde 1050 mm 24 V/DC Antal stråler: 210
Beskrivelse
DS4 Standard er en alsidig fladesensor til krævende detektions- og måleopgaver, der kan nemt konfigureres via IO-link eller Wi-Fi og giver funktioner som registrering af transparante objekter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

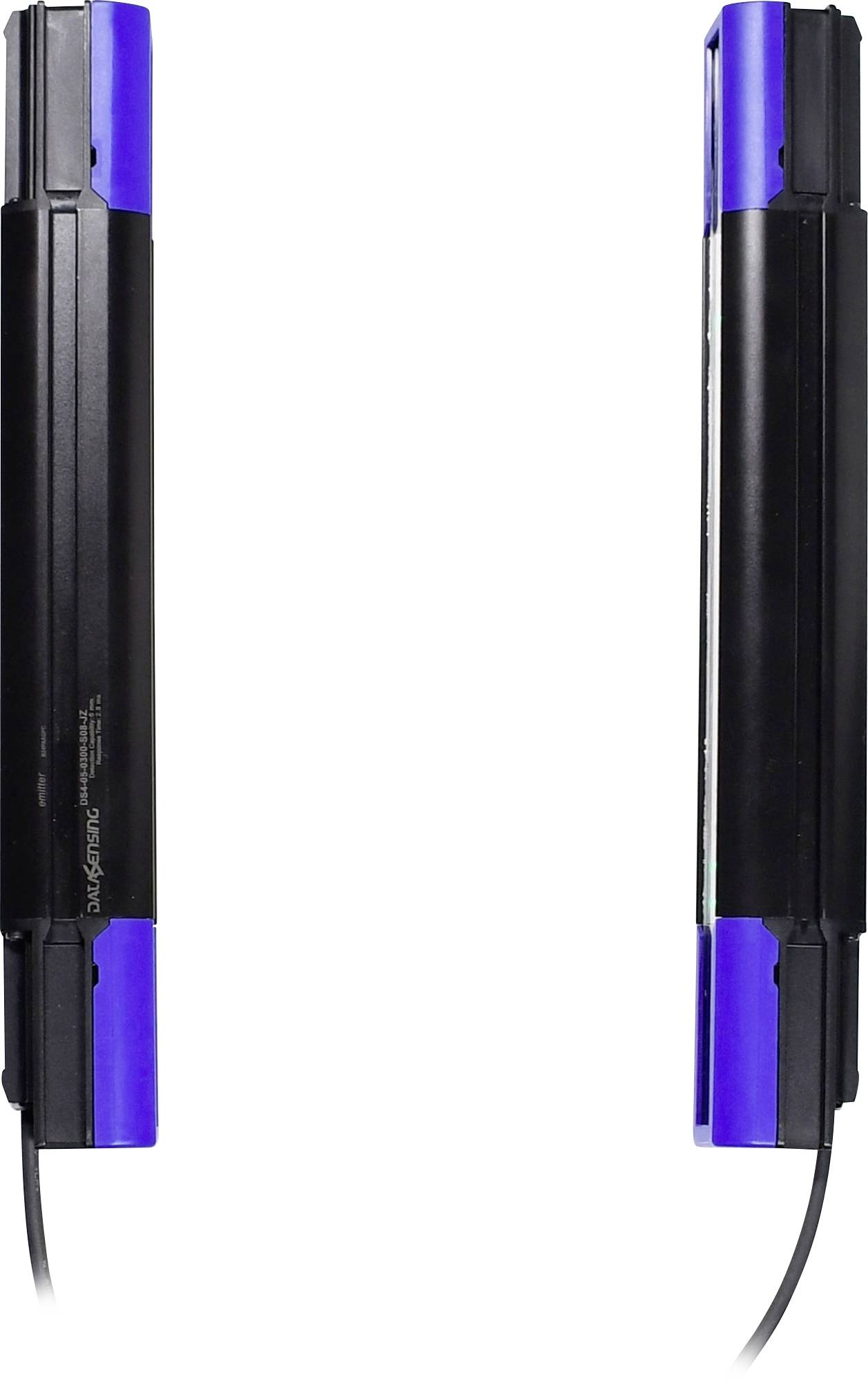

Inkluderet i leveringen
- Emitter (sender)
- Modtager (modtager)
