Chauvin Arnoux PEL 115 Net-analyseapparat 3-faset Med loggerfunktion , Energimålinger, Belastningsanalyser, Onlinemåling
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Net-analyseudstyr
- Recorder til registrering og analyse af energiforbruget med henblik på optimering af energieffektiviteten
- Optag effektforbruget af alle typer el-installationer i op til flere måneder, trefaset
- Alle elektriske parametre (strømme, spændinger og så videre) samt oversvingninger uden afbrydelse af strømforsyningen

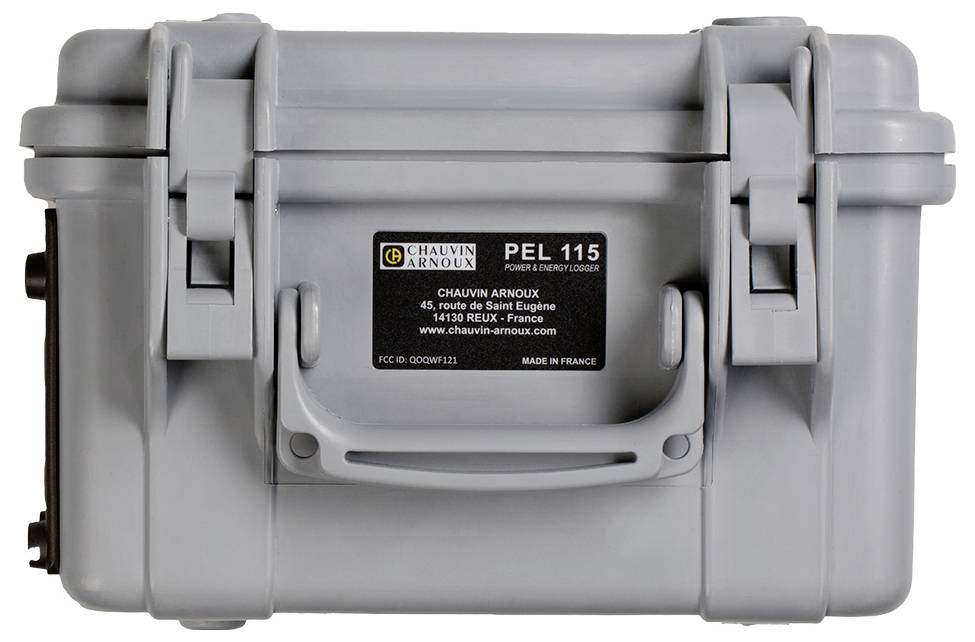

- I kabinet, ufølsom over for stød, UV-stråler og Varme og egnet til montering på strømmaster
- Gratis software PEL overførsel til konfigurering af apparatet og til bearbejdning af energidata med opdeling af energi(tab)
- Alsidige kommunikationsmuligheder: Ethernet, USB, WLAN, IRD-server
- Gratis Android-app app med motor-analyse-funktioner: Omdrejningstal, virkningsgrad og drejemoment af en motor uden mekaniske sensorer
Tekniske specifikationer
- Generelt
- Display: Med firedobbelt digitalt display
- Anlægstype: 1-faset, 2-faset, 3-faset med eller uden neutralleder og endnu flere specielle anlægstyper
- Antal kanaler: 4 spændingsindgange og 4 strømindgange
- Målinger
- Netfrekvens: DC, 50 Hz, 60 Hz og 400 Hz
- Spænding (måleområder): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Strøm (afhængigt af strømtransformer) fra 5 mAac op til 10 kAac / 50 mAdc op til 5 kAdc
- Beregnede værdier
- Omformerforhold: Op til 650 000 V / op til 25 000 A.
- Effekt: 10 W op til 10 GW / 10 var op til 10 MVAR / 10 VA til 10 GVA
- Energi: Til 4 EWH / 4 EVAh / 4 evarh (E = 10 ^"18)
- Faseforhold: cos Φ, tan Φ, PF
- Oversvingninger: THD
- Yderligere funktioner
- Faserækkefølge: Ja
- Min / maks: Ja
- Alarm: Ja
- Fastgørelse via holder (fås som ekstraudstyr)
- Datalagring
- Registreringsinterval / Aggregation: 5 målinger/s / fra 1 mn op til 60 mn
- Hukommelse: SD-kort, 8 GB (SD-HC-kort op til 32 GB)
- Driftstemperaturområde fra -20 °C til +50 °C
- Produkttype
Net-analyseapparat
- Målekategori
CAT IV 1000 V
- Fasegenkendelse
Ja
Fabriksstandard
- Dim.
(L x B x H) 24.5 x 18 x 27 cm
- Vægt
3.4 kg
- Måletype
3-faset
- Specifikationer
Med loggerfunktion
Energimålinger
Belastningsanalyser
Onlinemålinger
- Bredde
18 cm
- H
27 cm
- L
24.5 cm
- Interfaces
USB
WiFi
WLAN
Ethernet
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3307920 Chauvin Arnoux PEL 115 Net-analyseapparat 3-faset Med loggerfunktion , Energimålinger, Belastningsanalyser, Onlinemåling
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3307920 Chauvin Arnoux PEL 115 Net-analyseapparat 3-faset Med loggerfunktion , Energimålinger, Belastningsanalyser, Onlinemåling
Betingelser for garanti
Betingelser for garanti 3307920 Chauvin Arnoux PEL 115 Net-analyseapparat 3-faset Med loggerfunktion , Energimålinger, Belastningsanalyser, Onlinemåling
Beskrivelse
PEL 115 måler og gemmer alle ydelser og energi. PEL 115 har et kabinet i beskyttelsesklasse IP67 og er egnet til anvendelse udendørs og i forskellige områder:
• Strømgenerator: Vedvarende energi, varmekraftværker...
• Industri: Metalindustri, glasfremstilling, levnedsmiddelindustri.
• Bolig- og servicebygning ...
• Infrastruktur og transport
Eksempel på anvendelse
• Energirevision
• Elektrisk diagnose
• Industriel vedligeholdelse
Enkel og velafprøvet ergonomi

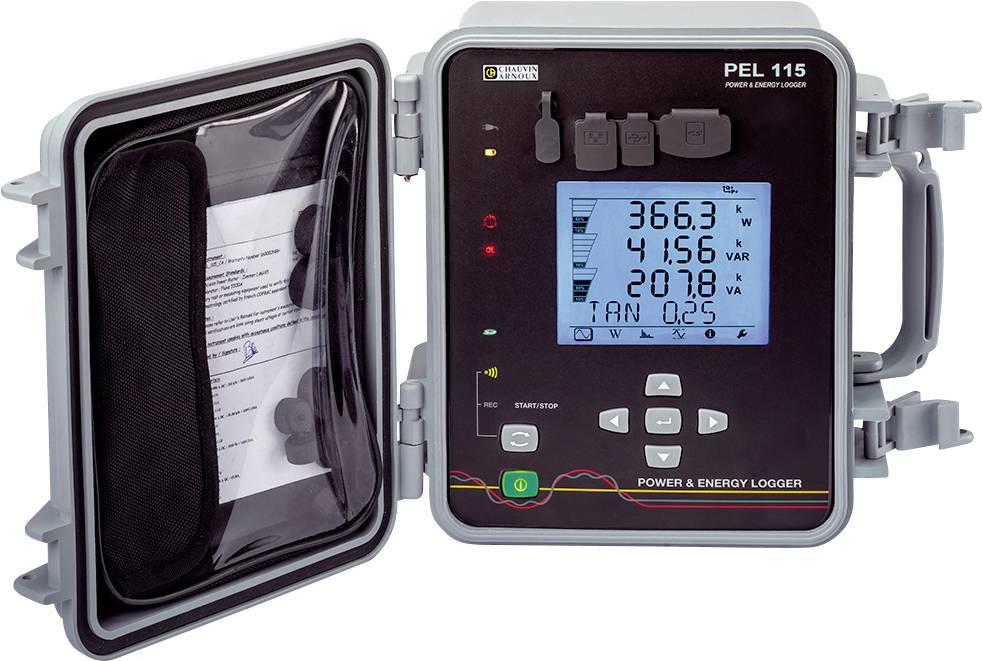

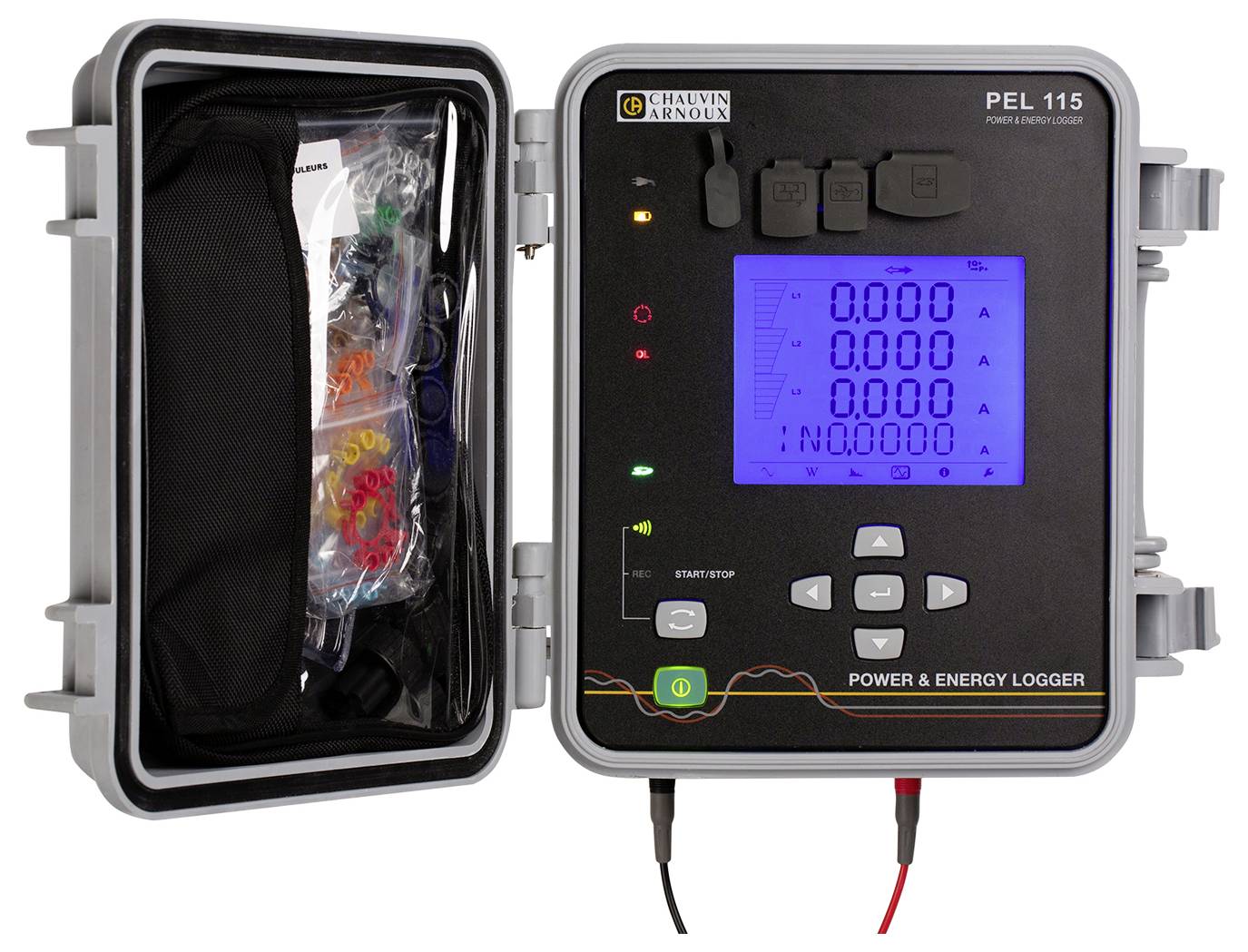

På byggepladsen kan apparatet ved hjælp af den medfølgende monteringsboks monteres på spidsen af en strømastes. Det store, baggrundsbelyste display kan aflæses under alle omgivelsesbetingelser. Enheden har fire spændings- og fire strømindgange.
RMS- og DC-målinger
• AC- og/eller DC-spændinger op til 1 000 V.
• Strømme op til 10 kA AC, 5 kA DC (afhængigt af strømtransformer)
• Aktiv-, blind- og skineffekt
• Aktiv-, blind- og skinenergi
• Grund- og symmetriske effekter og ydeevne fra asymmetrier
• Motormålinger og -specifikationer (app'en via Android
Funktioner
• Fordeling af energitab
• Faseparametre: cos Φ, Φ, effektfaktor PF
• Keitelfaktor
• Beregning af THD til strømme og spændinger
• DC-, 50 Hz-, 60 Hz- og 400 Hz-målinger ( navigation...)
Software PEL overførsel
Softwaren PEL Transfer giver følgende muligheder:
• Konfiguration af din PEL
• Kontrol af tilslutningerne før optagelsens start
• Download af gemte målinger i PEL
• Visning af forskellige måle- og analyseresultater
Yderligere fordele: PEL Transfer omregner værdien af dit strømforbrug til euro (8 tarifzoner).
Kommunikation i netværk
PEL 110 er udstyret med flere overførselsmuligheder:
- USB, den nemmeste løsning til brug på stedet.
- Ethernet RJ45 eller Wi-Fi (server): Tilslut din PEL 11x med serveren til kommunikation fra en hvilken som helst station i netværket med PEL Transfer Software.
- Wi-Fi (access point):
• Opret en direkte forbindelse mellem PEL 11x og din computer.
• Access point (AP) tilstand understøtter op til 5 klienter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
• Strømgenerator: Vedvarende energi, varmekraftværker...
• Industri: Metalindustri, glasfremstilling, levnedsmiddelindustri.
• Bolig- og servicebygning ...
• Infrastruktur og transport
Eksempel på anvendelse
• Energirevision
• Elektrisk diagnose
• Industriel vedligeholdelse
Enkel og velafprøvet ergonomi
På byggepladsen kan apparatet ved hjælp af den medfølgende monteringsboks monteres på spidsen af en strømastes. Det store, baggrundsbelyste display kan aflæses under alle omgivelsesbetingelser. Enheden har fire spændings- og fire strømindgange.
RMS- og DC-målinger
• AC- og/eller DC-spændinger op til 1 000 V.
• Strømme op til 10 kA AC, 5 kA DC (afhængigt af strømtransformer)
• Aktiv-, blind- og skineffekt
• Aktiv-, blind- og skinenergi
• Grund- og symmetriske effekter og ydeevne fra asymmetrier
• Motormålinger og -specifikationer (app'en via Android
Funktioner
• Fordeling af energitab
• Faseparametre: cos Φ, Φ, effektfaktor PF
• Keitelfaktor
• Beregning af THD til strømme og spændinger
• DC-, 50 Hz-, 60 Hz- og 400 Hz-målinger ( navigation...)
Software PEL overførsel
Softwaren PEL Transfer giver følgende muligheder:
• Konfiguration af din PEL
• Kontrol af tilslutningerne før optagelsens start
• Download af gemte målinger i PEL
• Visning af forskellige måle- og analyseresultater
Yderligere fordele: PEL Transfer omregner værdien af dit strømforbrug til euro (8 tarifzoner).
Kommunikation i netværk
PEL 110 er udstyret med flere overførselsmuligheder:
- USB, den nemmeste løsning til brug på stedet.
- Ethernet RJ45 eller Wi-Fi (server): Tilslut din PEL 11x med serveren til kommunikation fra en hvilken som helst station i netværket med PEL Transfer Software.
- Wi-Fi (access point):
• Opret en direkte forbindelse mellem PEL 11x og din computer.
• Access point (AP) tilstand understøtter op til 5 klienter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 transportvogn til tilbehør
- 5 spændings-måleledninger IP67
- 5 krokodillenæb (kan låses)
- 1 Sæt identifikationsdele
- 1 SD-kort
- 1 adapter SD/USB
- 1 USB-kabel
- 1 PC-software (PEL Transfer) & betjeningsvejledning til download fra webstedet
- 1 lynstartvejledning
