Celsa ALO-E 3015 100/5A 1VA Kl. 0.2s 70142-1904-0100 Kalibreret strømtransformer Primærstrøm 100 A Sekundærstrøm 5 A Sti

'CELSA AIM96 5' mærket komponent, grå rektangulær del med blå top, forsynet med en firkantet hullet midte. Bruges til elektriske formål.
Celsa ALO-E 3015 100/5A 1VA Kl. 0.2s 70142-1904-0100 Kalibreret strømtransformer Primærstrøm 100 A Sekundærstrøm 5 A Sti-1

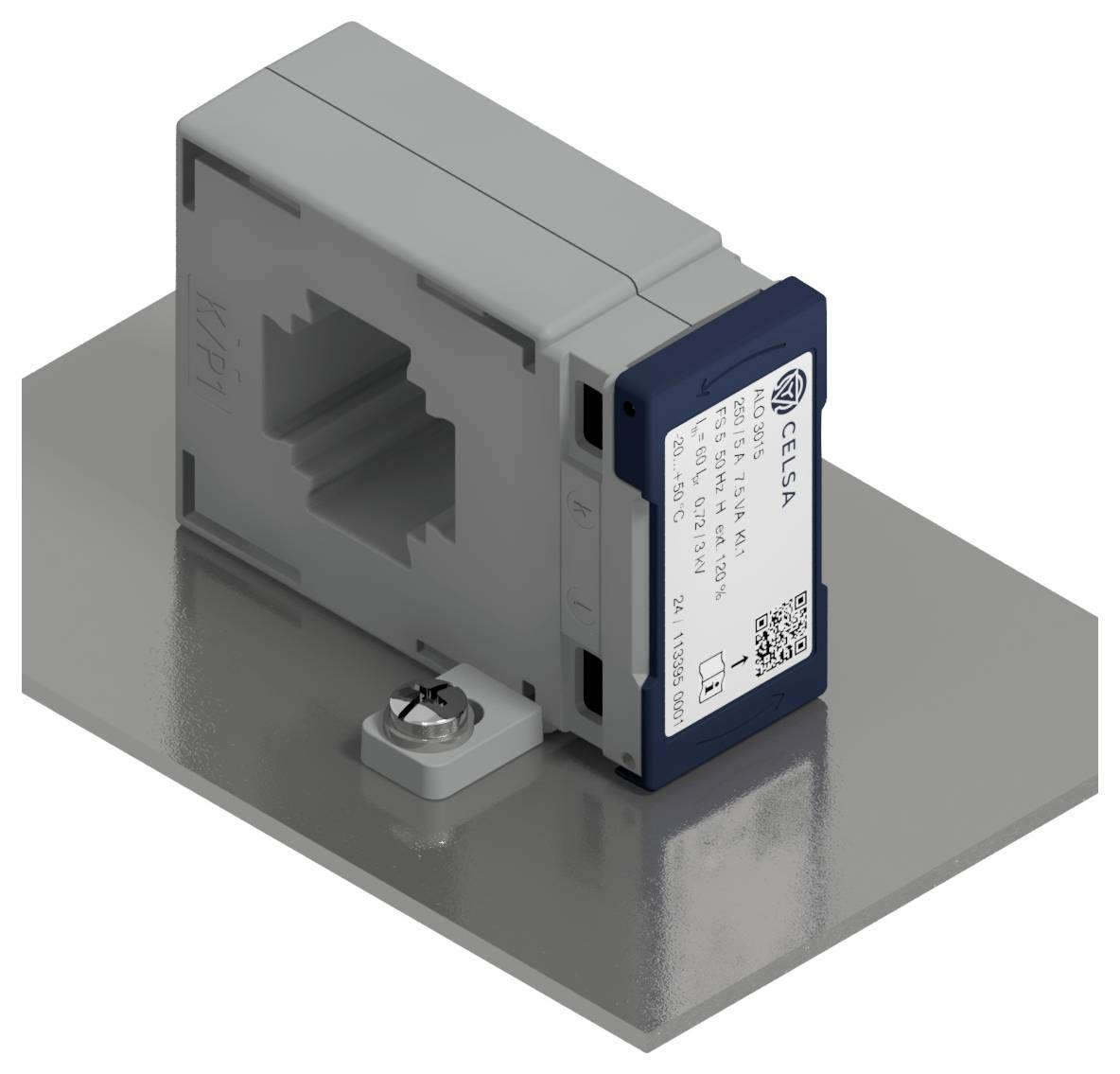

'En grå og blå elektrisk enhed monteret på et rektangulært metalstativ, forsynet med en etiket med en QR-kode og tekniske specifikationer.'

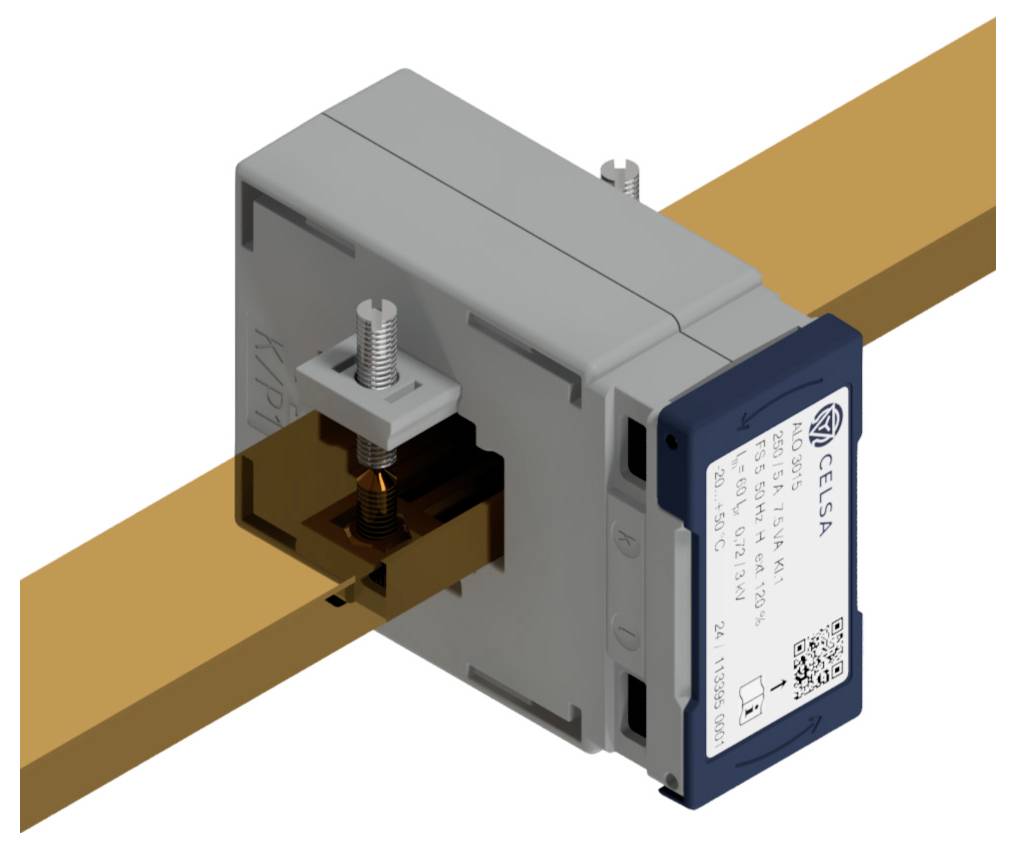

En elektrisk enhed fastgjort til en flad kobberledning, som viser en QR-kode og etiket med specifikationer, bruges til kredsløbstilslutning.

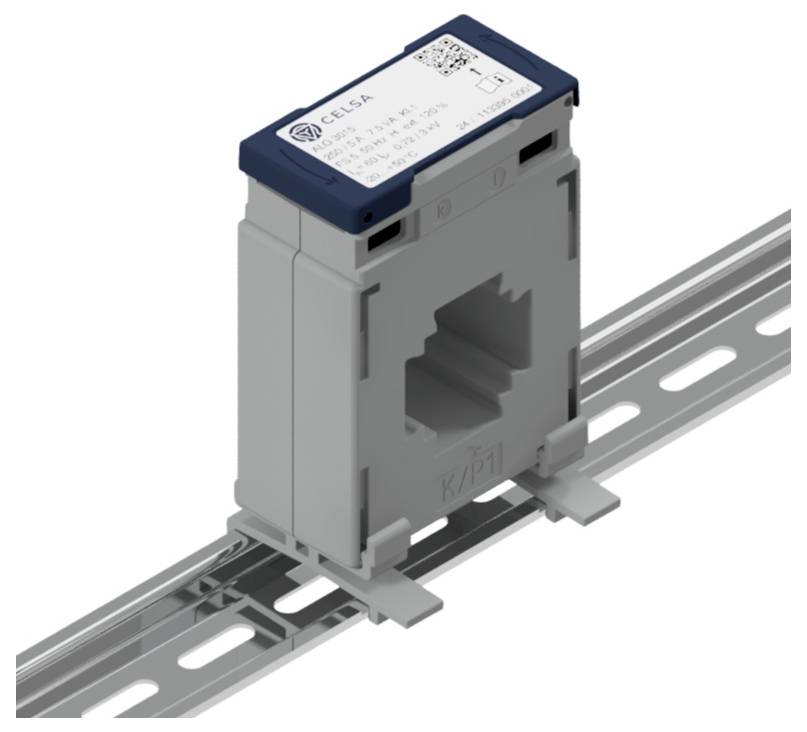

En rektangulær grå sensor med en blå top, monteret på en metalskinner, bruges til måling af elektrisk strøm.

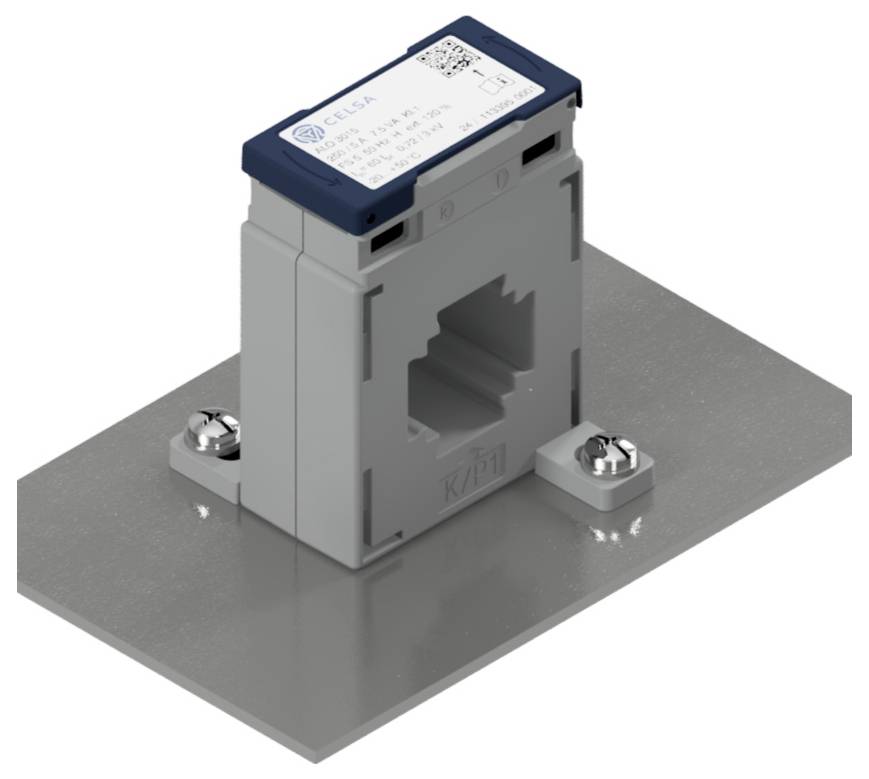

En grå og blå elektrisk komponent, muligvis en strømtransformer, monteret på en metalplade med to skruer.

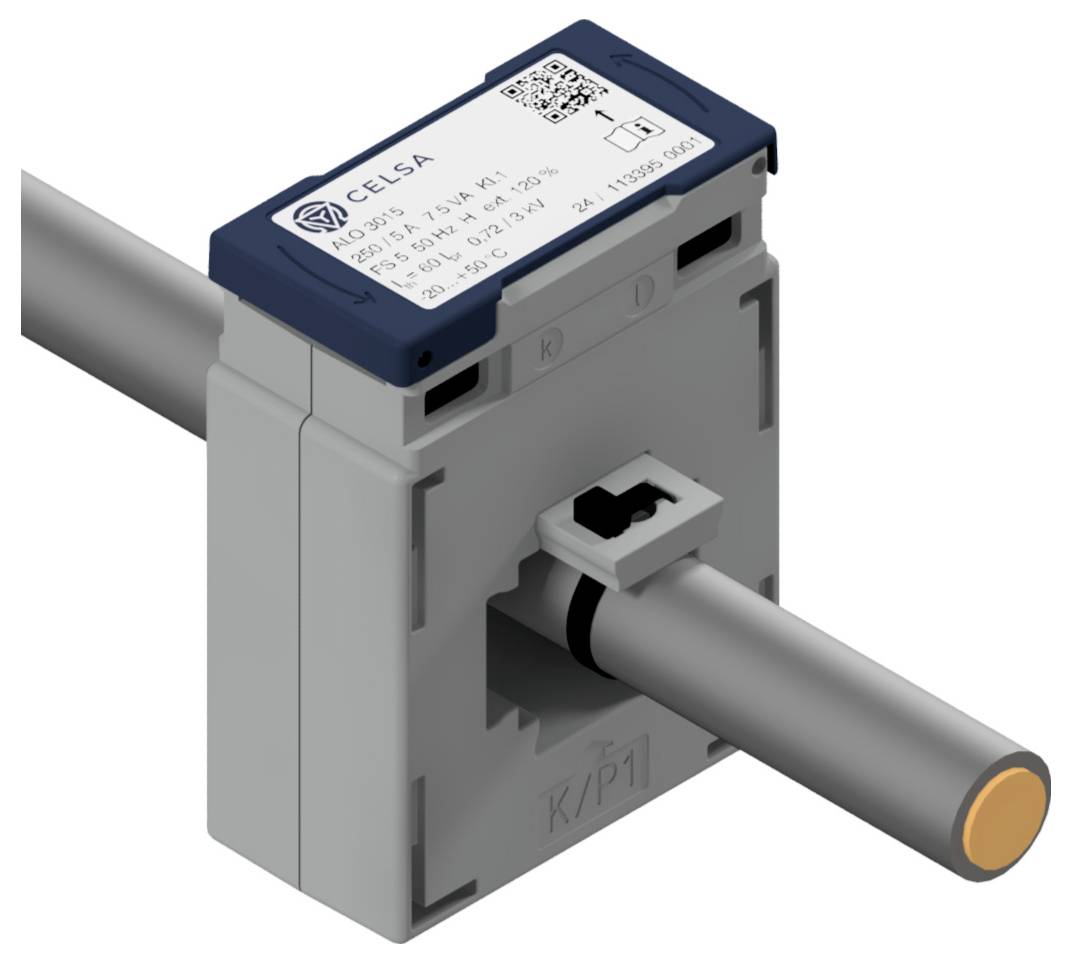

Et nærbillede af en industriel elektrisk enhed med en cylindrisk komponent, som er indsat gennem den, med varemærke og modeldetaljer øverst.

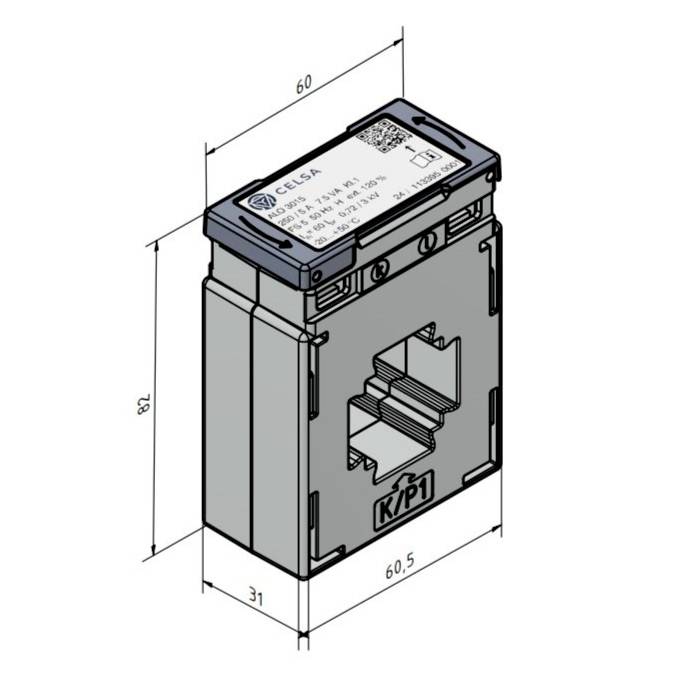

En 3D-illustration af en Celsa K/P1 elektrisk komponent med angivne dimensioner: 60 mm bred, 82 mm høj og 60,5 mm dyb.
Celsa ALO-E 3015 100/5A 1VA Kl. 0.2s 70142-1904-0100 Kalibreret strømtransformer Primærstrøm 100 A Sekundærstrøm 5 A Sti-8
1/9
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Højdepunkter og detaljer

strømkonverter

  • Primærstrøm 100 A
  • Udgangsstrøm 5 A

Tekniske specifikationer

Produkttype

Kalibreret strømtransformer

Fastgørelsestype

Stikmontering

Primærstrøm

100 A

Sekundærstrøm

5 A

1 VA

Nøjagtighedsklasse

0,2S

Type

ALO-E 3015 100/5A 1VA Kl. 0.2s

Udgangsstrøm

5 A

Indgangsstrøm

100 A

Dokumenter og downloads

Datablad

Datablad 3448657 Celsa ALO-E 3015 100/5A 1VA Kl. 0.2s 70142-1904-0100 Kalibreret strømtransformer Primærstrøm 100 A Sekundærstrøm 5 A Sti

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3448657 Celsa ALO-E 3015 100/5A 1VA Kl. 0.2s 70142-1904-0100 Kalibreret strømtransformer Primærstrøm 100 A Sekundærstrøm 5 A Sti

Beskrivelse

Denne kalibrerede strømtransformer anvendes mest ved nyretning af anlæg, da strømkredsen skal afbrydes her. Den indeholder den for øjeblikket mest kompakte konstruktion på markedet og egner sig derfor til indbygning i kontaktskabet. Denne kalibrerede strømtransformer er egnet til afregningsformål og dens konstruktion godkendt af Physikalisch Technische Bundesanstalt (PTB) Braunschweig. Muligheden for at sætte omformeren på den primære leder og dermed give afkald på omfattende ledningsføring skal fremhæves. Ud over konstruktion af kontaktskabe er maskin- og anlægsbygning andre anvendelsesområder for påsætningsstrømomformer. Kalibreret strømtransformer

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Inkluderet i leveringen

  • 2 stk. stikfod ALO/WALO
  • 2 stk. gevindstift 30xM5mm til pimpärskinnetastgørelse
  • 1 stk. primære lederfastgørelse 16
