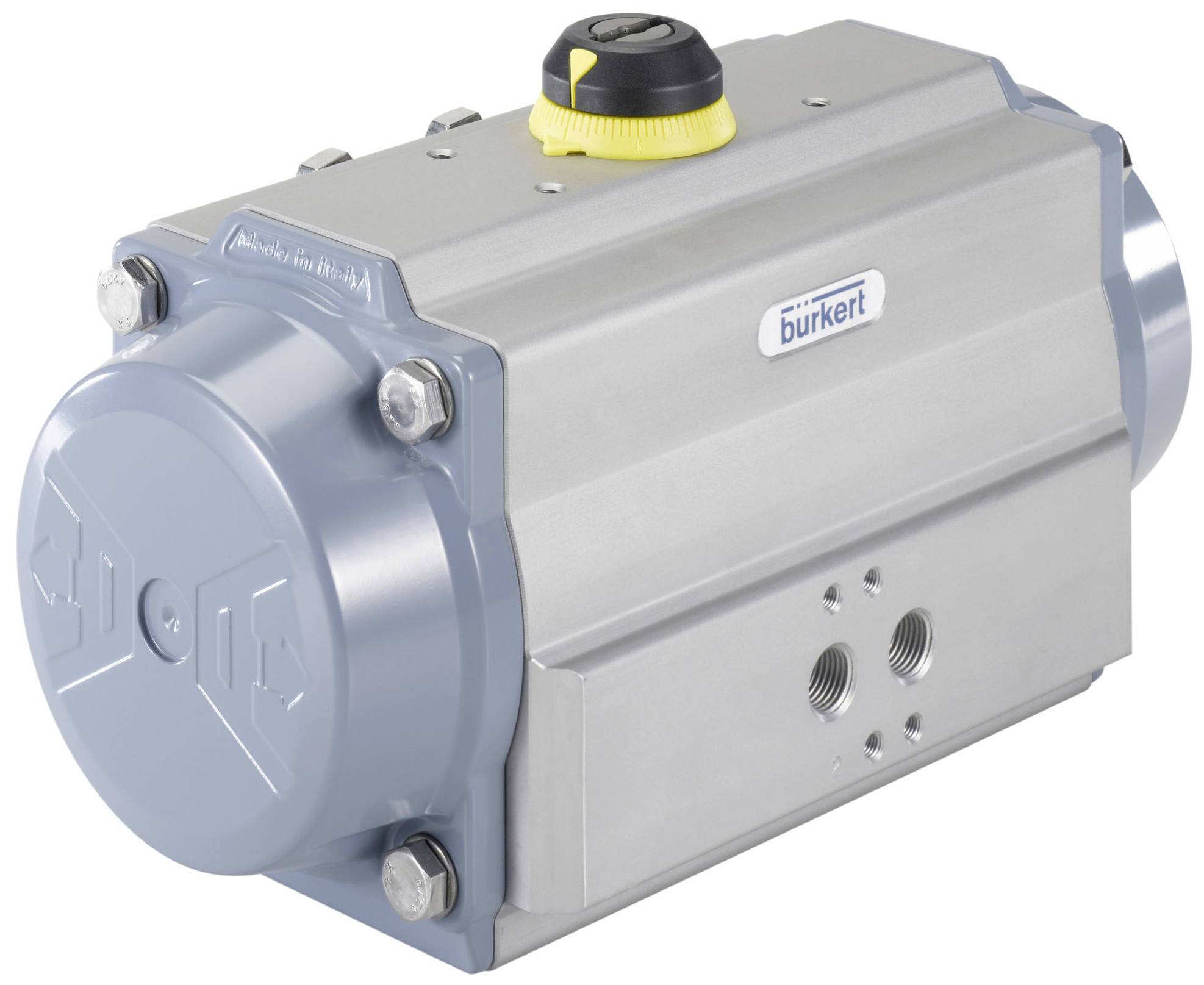

Bürkert Svingdrev 214525 2051 Kabinetmateriale: Aluminium 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Pneumatisk drejedrev
- Modulopbygget program til montering på armaturer som kuglevhaner og afspærringsventiler
- Interfaces iht. NAMUR og ISO 5211
- Stillingstilbagemelding (også til ex-anvendelser) med type 1061 mulig
- Montering af side Control positioneren type 8792/3 er mulig
- ATEX - 2014/34/EU
Tekniske specifikationer
- Motor - drev materiale kategori: Lette metaller
- Drev - drev materiale: Aluminium
- Drev - luftindgang type: Indvendigt gevind
- Drev - luftindgang gevindtype: G
- Drev - styrelufttilslutning diameter (tommer): 1/8 tommer
- Drev - løftebegrænsning: H005 standard
- Drev - drejevestørrelse: Størrelse 100
- Motor - antal fjederpakker/fjedre pr. drivstempel: Ingen
- Drev - drejevinkel: 90 defg
- Motor - montageflange i henhold til ISO 5211: Ja
- Drev - interface drev/armatur flange: F05/F07
- Drev - interface drev/armatur aksel: 17 mm
- Tætningsmateriale - stempelpakning materiale kategori: Elastomerer
- Forseglingsmateriale - stempeltætning materiale: M-NBR
- Tryk & temperatur - omgivende temperatur min. -40 °C.
- Tryk & temperatur - omgivende temperatur maks. 80 °C.
- Tryk & temperatur - styretryk min.: 2,5 bar
- Tryk & temperatur - styretryk maks. 8 bar
- Funktioner - nødnulstilling: Nej
- Apparategenskaber - Produktundergruppe: Drev
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Funktionsmåde - styrefunktion: I - dobbeltvirkende
- Produkttype
Svingdrev
- Driftstryk (max.)
8 bar
- Min. apparattemperatur
-40 °C
- Maks. apparattemperatur
80 °C
- Produc.-delnr.
214525
- Størrelse
100
- Driftstryk (min.)
2.5 bar
- Min. driftstryk
2.5 bar
- Driftsmedium
Trykluft
- Forseglingsmateriale
NBR
- Kabinetmateriale
Aluminium
- Materiale
Aluminium
- Maks. omgivelsestemperatur
80 °C
- Min. omgivelsestemperatur
-40 °C
- Funktion
Doppeltvirkende
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047130 Bürkert Svingdrev 214525 2051 Kabinetmateriale: Aluminium 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047130 Bürkert Svingdrev 214525 2051 Kabinetmateriale: Aluminium 1 stk
Beskrivelse
Det pneumatiske drejedrev type 2051 består af et enkelt- eller dobbeltvirkende pneumatisk lineær stempel med et universelt mekanisk interface som defineret i ISO 5211. Ved hjælp af styreluften eller tilbagegifternes kraft drejes drivakslen med 90º. Drejebevægelsen kan igen anvendes til betjening af tilsvarende aktuatorer som kugleventiler eller afspærringsventiler.
Derudover kan drejedrevet kombineres med justeringsgivere på serie 8792/3. Til ren positionsforespørgsel kan drevet udstyres med de endestop i serie 1061, der skal ændres på et anlæg.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Derudover kan drejedrevet kombineres med justeringsgivere på serie 8792/3. Til ren positionsforespørgsel kan drevet udstyres med de endestop i serie 1061, der skal ændres på et anlæg.
