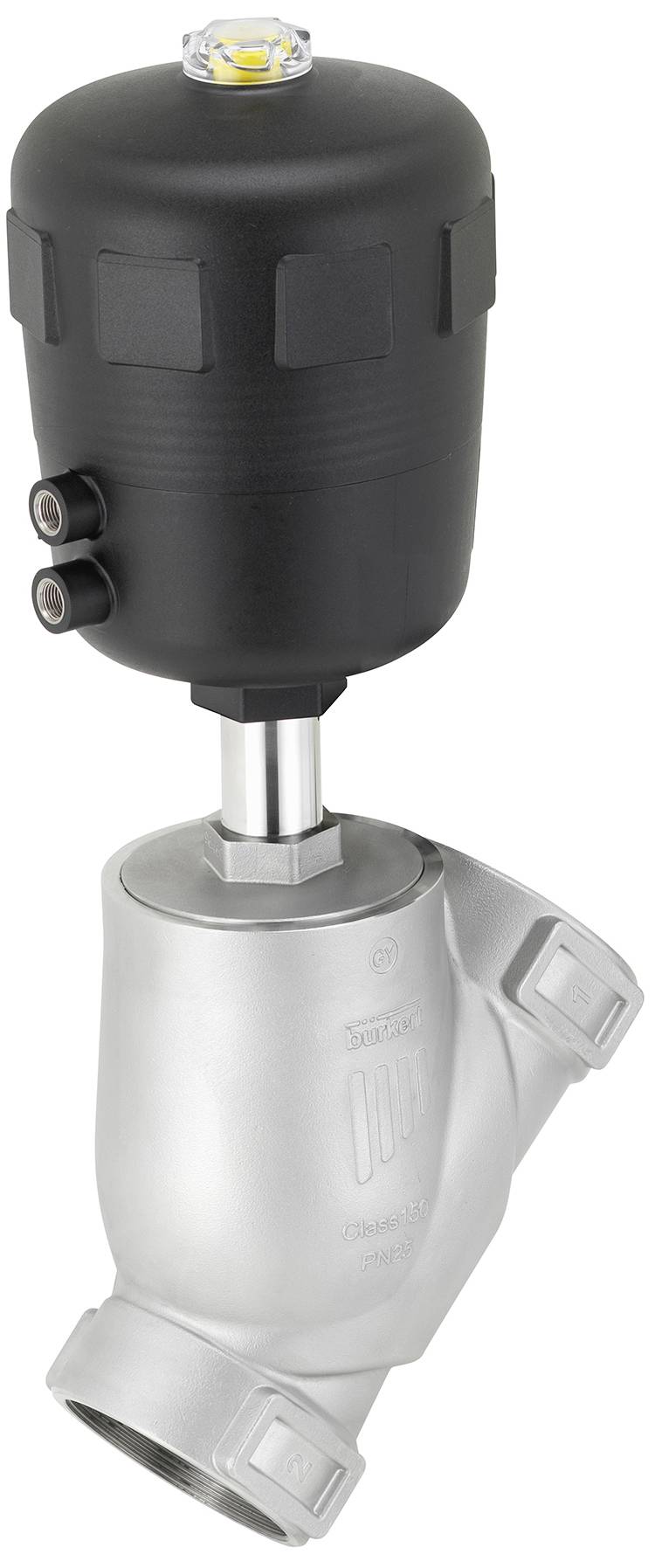

Lignende billede
Bürkert Skråventil 2000 344382 0 til 7.2 bar 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Drev - motortype: Classic
- Drivstørrelse: 100 mm
- Drev - forespørgsel om stillingskolber: Nej
- Drev - drev materiale kategori: Plast
- Fremdrift - drev materiale: PPS (polyphenylensulfid)
- Drev - O-ring mellem dæksel og løebøsning: Nej
- Drev - luftindgang type: Indvendigt gevind
- Drev - luftindgang gevindtype: G
- Drev - styrelufttilslutning diameter (tommer): 1/4 tommer
- Drev - styrelufttilslutning position: I ledningsretning
- Drev - styrelufttilslutning materiale: Rustfrit stål
- Drev - styreluftboring diameter 3 mm
- Drev - interface til drev: Metrisk
- Motor - drev for øget Kemisk bestandighed: Nej
- Drev - reguleringskegle: Nej
- Drev - styrelufttilslutning 1 formonteret: Kegleprop
- Drev - styrelufttilslutning 2 formonteret: Keglepropper
- Forseglingsmateriale - sædetætning materiale kategori: Plast
- Tætningsmateriale - sædetætning materiale: PTFE (polytetrafluorethylen)
- Forseglingsmateriale - tætning nippelhus materiale: Grafit
- Tætningsmateriale - emballeret pakning vedlagt: Nej
- Tryk og temperatur - nominelt tryk (din en 1333): PN 25
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 185 °C
- Tryk og temperatur - omgivende temperatur min. 5 °C.
- Tryk & temperatur - omgivende temperatur maks. 90 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - nominelt tryk maks. 7,2 bar
- Tryk & temperatur - styretryk min.: 4,4 bar
- Tryk & temperatur - styretryk maks. 7 bar
- Tryk og temperatur - nominelt tryk (din en 1759): Klasse 150
- Tryk & temperatur - styretryk vakuum: Nej
- Apparategenskaber - produktundergruppe: Op/ned-ventiler
- Apparategenskaber - længde: 150 mm
- Apparategenskaber - hovedventil funktionsprincip: Skråventil
- Apparategenskaber - ventil-styring type: Pneumatisk
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - ventilråkabinet fremstilling: Støbt
- Apparategenskaber - tilstrømning: Under sædet
- Apparategenskaber - vakuumudførelse: Nej
- Apparategenskaber - iltudførelse: Nej
- medium & kalibrering - CIP-kompatibel: Ja
- medium & kalibrering - SIP-kompatibel: Ja
- Nominel bredde (kV værdi) - kV værdi (vand): 55 m3/h.
- Nominel bredde (kV værdi) - husbredde: 50 mm
- Nominel bredde (kV værdi) - husbredde (IN): 2 tommer
- Nominel bredde (kV værdi) - nominel sædekvidde 50 mm
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Materialer - ventilhus materiale kategori: Metaller
- Materialer - ventilhus materiale: Rustfrit stål
- Materialer - ventilhus overfladebearbejdning indvendigt: Ubehandlet
- Materialer - ventilhus overfladebearbejdning udvendig: Ubehandlet
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Funktionsmåde - manuel betjening: Nej
- Funktionsmåde - styrefunktion: A - lukket i hvilestilling (NC)
- Funktionsmåde - ekstra manuel betjening vedlagt: Nej
- Godkendelser - testbevis 3.1 vedlagt: Nej
- Produkttype
Skråventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
344382
- Driftstryk (max.)
7.2 bar
- Driftstryk (min.)
0 bar
- Driftstryk-område
0 til 7.2 bar
- Rør Ø
50 mm
- Type
2000
- Maks. medietemperatur
185 °C
- Min. medietemperatur
-10 °C
Dokumenter og downloads
Datablad
Datablad 3047473 Bürkert Skråventil 2000 344382 0 til 7.2 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047473 Bürkert Skråventil 2000 344382 0 til 7.2 bar 1 stk
Beskrivelse
Den maskinstyrede skrå sædeventil består af et pneumatisk betjent stempeldrev og et 2-vejs-ventilhus. Afhængigt af den omgivende temperatur kan drevet fås i to forskellige materialer, PA og PPS. Den gennemprøvede, selvjusterende spindeltætning sikrer en høj tæthed. Det strømningsgunstige 2/2-vejs-ventilhus af støbejern eller støbt rustfrit stål muliggør høje flowværdier. Denne vedligeholdelsesfrie og robuste ventiler kan eftermonteres med et omfattende tilbehørssortiment til positionsvisning, hævebegrænsning eller manuel nødbetjening.
