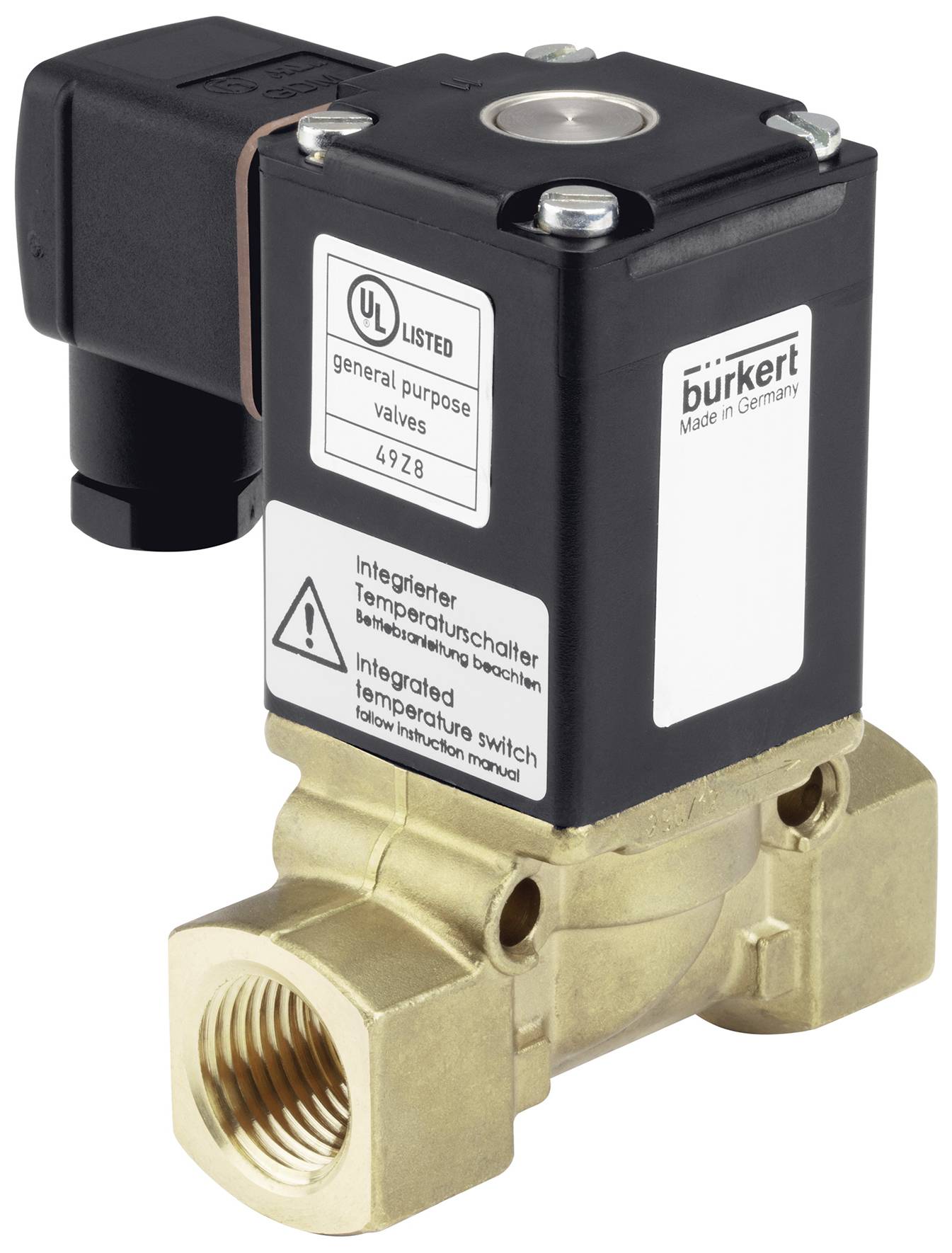

Bürkert Servostyret ventil 78723 0290 230 V G 1/2 muffe Nominel dimension 12 mm Off-position lukket 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN50
- Den fastkoblede membran åbner uden differenstryk
- Vibrationssikkert, blokskruet spolesystem
- Energibesparende effektsænkning ved alle DC udførelser
Tekniske specifikationer
- Materiale: Messing
- Tætningsmateriale: EPDM (fødevarekvalitet)
- Nominel bredde: 12 mm
- Ledningstilslutning: G 1/2 muffe
- Særligt kendetegn: Apparatstikdåse type 2518 (00314802), uden kobling, 3-polet, 0-250 V AC/DC
- Spænding 230 volt
- Frekvens: 50 Hz
- Missing attributter: Tætningsmateriale med WRAS/WRC-godkendelse
- Medietemperatur (grader C) (maks.): 100
- Omgivende temperatur (grader C) (maks.): 55
- Tryk (bar) (maks.): 16
- medium temperature (degree C) (min): -30
- Funktionsmåde: 2/2-vejs; lukket i hvilestilling
- Effektforbrug 10 watt
- QNN VÆRDI (L/MIN): 1900
- Tilkoblingsvarighed (%): 100
- Opening time (msec) (maks.) 250
- Lukketid (ms) (maks.): 2000
- KV VÆRDI (M*3/H): 1,8
- Åbningstid (ms) (min.): 100
- Lukketid (ms) (min): 700
- Produkttype
Servostyret ventil
- Driftsspænding
230 V
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
G 1/2 muffe
- Medietemperatur område
-30 til 100 °C
- Produc.-delnr.
78723
- Forseglingsmateriale
EPDM
- Funktion
2/2-vejs
- Maks. medietemperatur
100 °C
- Min. medietemperatur
-30 °C
- Nominel dimension
12 mm
- QNn-værdi
1900 l/min
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-30 °C
- Funktion
Off-position lukket
- kv-værdi
1.8 m³/h
Dokumenter og downloads
Datablad
Datablad 3046851 Bürkert Servostyret ventil 78723 0290 230 V G 1/2 muffe Nominel dimension 12 mm Off-position lukket 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046851 Bürkert Servostyret ventil 78723 0290 230 V G 1/2 muffe Nominel dimension 12 mm Off-position lukket 1 stk
Beskrivelse
Ventilen 0290 er en servostyret membranventil i S.EV-serien. Ventilen åbner uden differenstryk. Åbningsprocessen understøttes af membranens faste kobling til anker. Den integrerede "soft-kick"-funktion sikrer en materialeskånende åbning. Der er forskellige membranmaterialer til rådighed iht. applikationerne. Kabinettets tilbud afrundes med de rustfri stålvarianter. Magnetspolerne bliver presset med en Kemisk meget modstandsdygtig epoxy. For at reducere det elektriske effektforbrug er der i alle DC-varianter støbt en »Kick and drop« elektronik i spolen. NEMA 4X er tilgængelig på anmodning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
