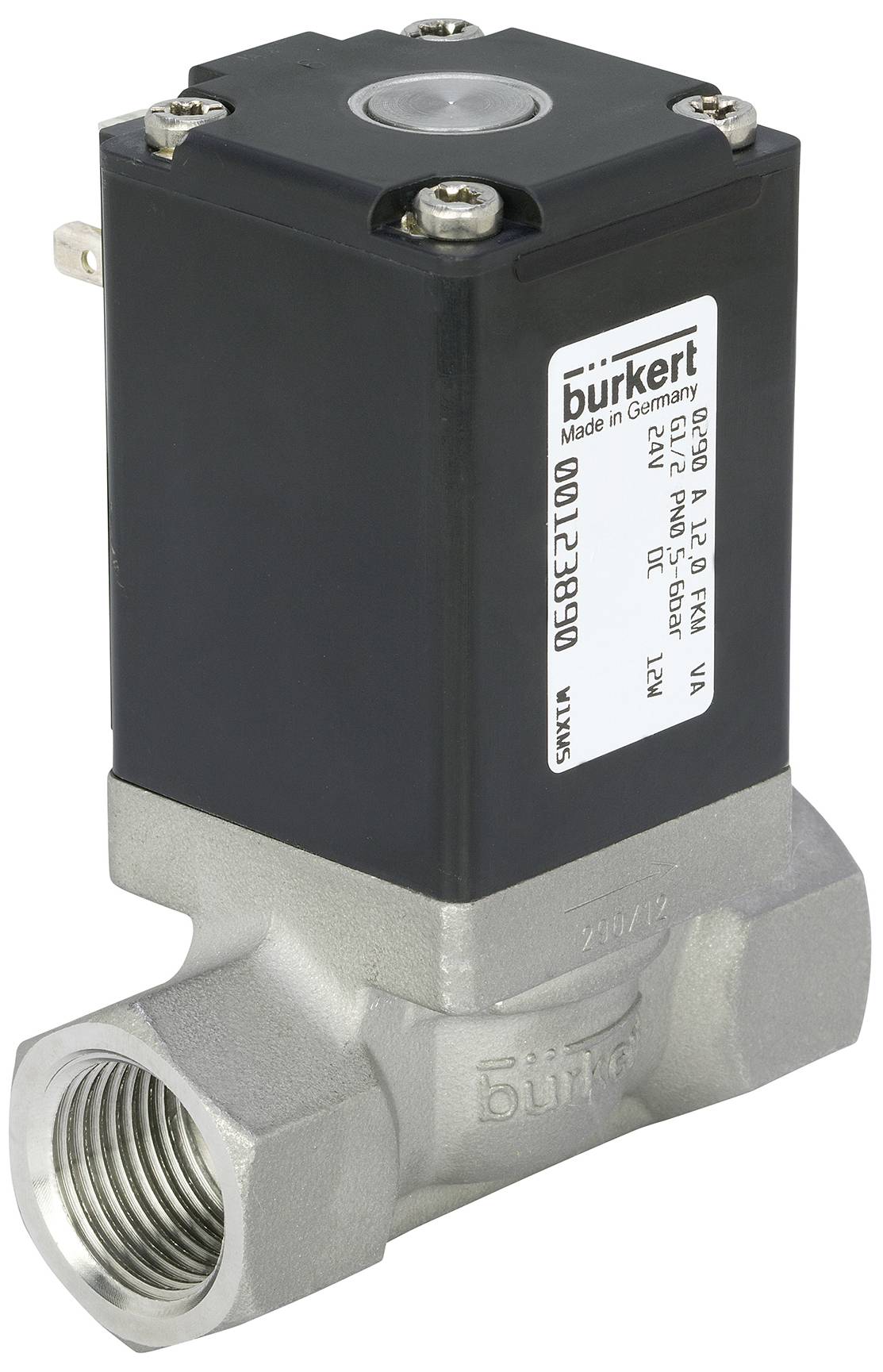

Bürkert Servostyret ventil 77003 0290 230 V G 1/2 Nominel dimension 12 mm Tvangsstyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN50
- Den fastkoblede membran åbner uden differenstryk
- Vibrationssikkert, blokskruet spolesystem
- Energibesparende effektsænkning ved alle DC udførelser
Tekniske specifikationer
- Forseglingsmateriale - forstyring tætning materiale: NBR (nitrilgummi)
- Tætningsmateriale - sædetætning materiale kategori: Elastomerer
- Forseglingsmateriale - sædetætning materiale: NBR (nitrilgummi)
- Forseglingsmateriale - tætning efter udvendigt materiale: NBR (nitrilgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 80 °C
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 0 bar
- Tryk & temperatur - trykkesikker udførelse: Nej
- Tryk & temperatur - nominelt tryk maks. (væske): 16 bar
- Elektrisk tilslutning - elektrisk tilslutning type: Stikbillede form A i henhold til din en 175301-803
- Elektrisk tilslutning - elektrisk tilslutning position: I flowretning venstre
- Elektrisk tilslutning - elektrisk tilslutning, antal kontakter: 2 + beskyttelsesleder
- Apparategenskaber - længde: 74,5 mm
- Enhedens egenskaber - hovedventil funktionsprincip: Membranventil
- Apparategenskaber - koblingstid åbner maks.: 250 ms
- Apparategenskaber - koblingstid lukker maks.: 2.000 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Egenskaber ved apparatet - ventilbygning: Ventil komplet
- Apparategenskaber - tilstrømning: Via sædet
- Apparategenskaber - vakuumudførelse: Ja
- Apparategenskaber - motortype: Hæveanker
- Egenskaber for apparatet - operation: Tvangsstyret
- Apparategenskaber - Medienadskillelse: Nej
- Apparategenskaber - koblingsfunktion: On/off
- Apparategenskaber - koblingstid åbnes min. 100 ms
- Apparategenskaber - koblingstid lukker min.: 700 ms
- Apparategenskaber - analyseudførelse: Nej
- Apparategenskaber - ventilindstilling åbningstid: Nej
- Apparategenskaber - ventilindstilling lukketid: Nej
- Apparategenskaber - oliebrænderventil: Nej
- Apparategenskaber - dampudførelse: Nej
- Enhedens egenskaber - hovedventil med integreret si: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 1.900 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,5 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 12 mm
- Nominel bredde (kV værdi) - kV værdi (vand): 1,8 m3/h.
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (tommer): 7/16 tommer
- Proces-/ledningstilslutning - ledningstilslutning 1 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindbetegnelse: 1/2
- Proces-/ledningstilslutning - ledningstilslutning 1 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 type: Indvendigt gevind
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindtype: G
- Proces-/ledningstilslutning - ledningstilslutning 2 gevindbetegnelse: 1/2
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Nej
- Spænding - spænding min/nominel spænding: 230 V
- Spænding - spænding maks./nominel spænding: 230 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Nej
- Spænding - spændingstolerance positiv: 10 %
- Spænding - spændingstolerance negativ: 10 %
- Spole (kerne) Kern. Spolestørrelse 40 mm
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern lydsvag udførelse: Nej
- Spole (kerne) Kern slags: Blokskruet
- Spole (kerne) Kern. Spole materiale (indkapsling): EP (epoxyharpiks)
- Spole (kerne) Kern. Termisk isoleringsklasse på drevet: H
- Spole (kerne) Kern-indkoblingseffekt AC: 100 V
- A
- Spole (kerne) - mediumsberørt del Kern Kern-materiale: Rustfrit stål
- Spole (kerne) Kern. Del prob materiale: Rustfrit stål
- Spole (kerne) Kern ydeevne AC: 25 V.
- A
- Materialer - hovedventil materiale, der kan berøre medierne: Rustfrit stål
- Materialer - ventilhus dæksel materiale: Rustfrit stål
- Virkemåde - fluischer ledningstilslutning antal: 2
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: A - lukket i hvilestilling - tryktilslutning 1 (P/NC)A - i hvilestilling lukket - tryktilslutning 1 (P/NC)
- Funktionsmåde - manuel betjening: Nej
- Godkendelser - nominel effekt: 10 W.
- Spænding frekvens: 50 Hz
- Produkttype
Servostyret ventil
- Driftsspænding
230 V
- Driftstryk (max.)
0 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/2
- Driftstemperatur
-10 °C (min)
- Medietemperatur område
-10 til 80 °C
- Produc.-delnr.
77003
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
-10 °C
- Forseglingsmateriale
Nitrilgummi
- Funktion
2/2-vejs
- Vægt
0.7600 kg
- Maks. medietemperatur
80 °C
- Min. medietemperatur
-10 °C
- Medium
Vand
- Nominel dimension
12 mm
- Bredde
81 mm
- H
84 mm
- L
74.5 mm
- QNn-værdi
1.900 l/min
IP65
- Maks. omgivelsestemperatur
55 °C
- Funktion
Tvangsstyret
- kv-værdi
1.8 m³/h
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3046849 Bürkert Servostyret ventil 77003 0290 230 V G 1/2 Nominel dimension 12 mm Tvangsstyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046849 Bürkert Servostyret ventil 77003 0290 230 V G 1/2 Nominel dimension 12 mm Tvangsstyret 1 stk
Beskrivelse
Ventilen 0290 er en servostyret membranventil i S.EV-serien. Ventilen åbner uden differenstryk. Åbningsprocessen understøttes af membranens faste kobling til anker. Den integrerede "soft-kick"-funktion sikrer en materialeskånende åbning. Der er forskellige membranmaterialer til rådighed iht. applikationerne. Kabinettets tilbud afrundes med de rustfri stålvarianter. Magnetspolerne bliver presset med en Kemisk meget modstandsdygtig epoxy. For at reducere det elektriske effektforbrug er der i alle DC-varianter støbt en »Kick and drop« elektronik i spolen. NEMA 4X er tilgængelig på anmodning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
