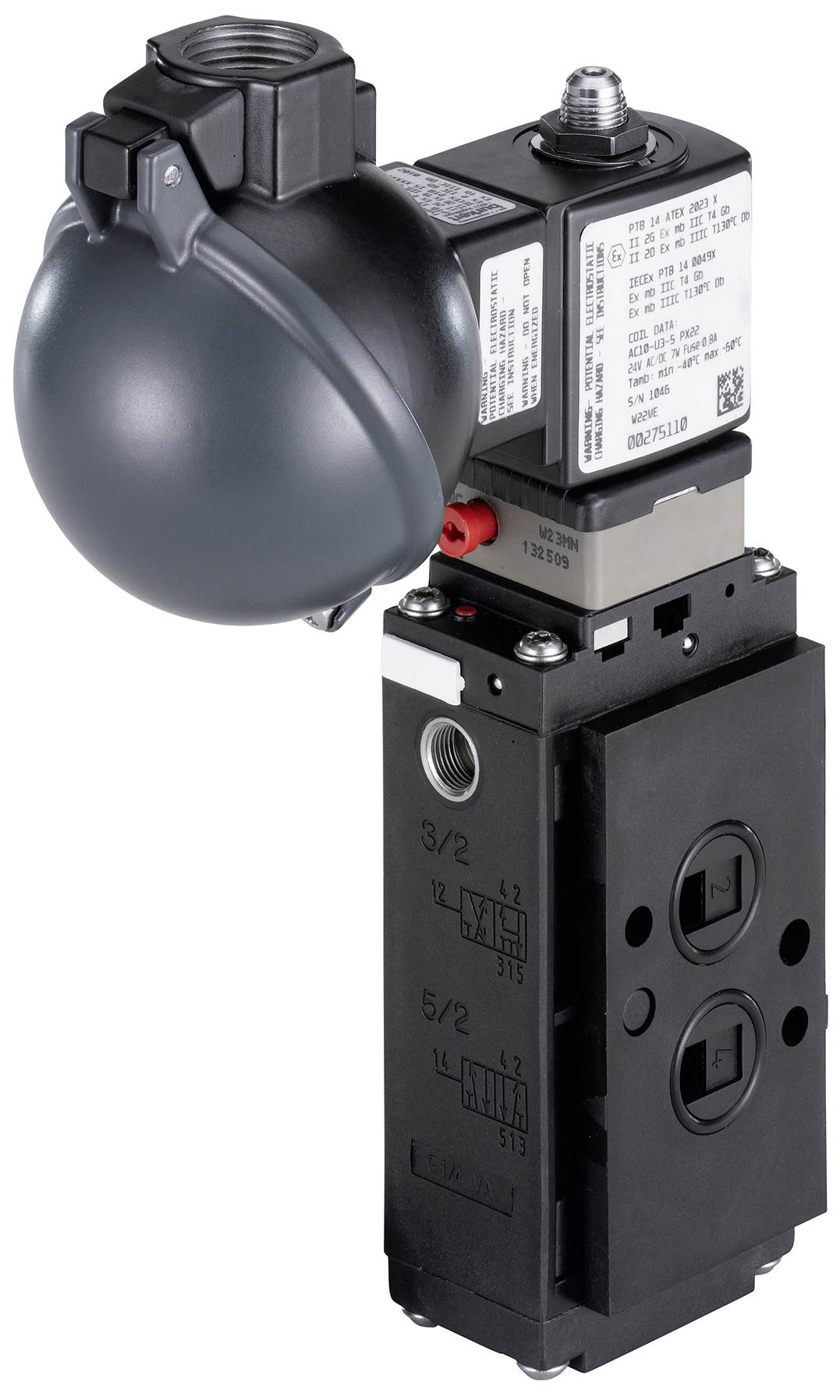

Lignende billede
Bürkert Pneumatikventil 6519 350491 2 til 10 bar 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Pneumatik manometer
- Stor gennemstrømning
- Lavt elektrisk effektforbrug
- Enkelt- eller blokmontering
- Standard-, ex mb-, ex eb mb- og ex ia-udførelser
- Muffe G 1/4", NPT 1/4" og Namur-flange
Tekniske specifikationer
- Drev - manuel betjening materiale: PA (polyamid)
- Bestykning (ventilø) - klemmål 1: 33 mm
- Forseglingsmateriale - hovedventil pakning materiale: REN (polyurethane)
- Forseglingsmateriale - styring pakning materiale: FKM (fluorgummi)
- Tryk og temperatur - temperatur medium min: -10 °C.
- Tryk & temperatur - medium maks. 50 °C
- Tryk og temperatur - omgivende temperatur min. -25 °C.
- Tryk & temperatur - omgivende temperatur maks. 55 °C.
- Tryk & temperatur - nominelt tryk min.: 2 bar
- Tryk & temperatur - nominelt tryk maks. 10 bar
- Elektrisk tilslutning - apparatstikdåse medfølger ikke
- Elektrisk tilslutning - elektrisk tilslutning type: Klemmetilslutningskasse uden sikring
- Elektrisk tilslutning - elektrisk tilslutning position: Forsyningsside
- Apparategenskaber - produktundergruppe: Pneumatikventiler
- Apparategenskaber - nulstillingstype: Luftfjeder + mekanisk fjeder
- Enhedens egenskaber - hovedventil funktionsprincip: Sædeventil
- Apparategenskaber - ventil-styring type: Elektrisk
- Apparategenskaber - koblingstid åbner maks.: 20 ms
- Apparategenskaber - koblingstid lukker maks.: 40 ms
- Apparategenskaber - nominel driftsart/indkoblingstid: 100 %
- Apparategenskaber - sænkning af ydelse integreret: Nej
- Nominel bredde (kV værdi) - QNn værdi (gas): 900 l/min.
- Nominel bredde (kV værdi) - styring nominel bredde (mm): 1,2 mm
- Nominel bredde (kV værdi) - hovedventil nominel bredde 1 (P) (mm): 6 mm
- Proces-/ledningstilslutning - forsyningstilslutning diameter (tommer): 1/4 tommer
- Proces-/ledningstilslutning - forsyningstilslutning type: Indvendigt gevind
- Proces-/ledningstilslutning - forsyningstilslutning gevindtype: G
- Proces- / ledningstilslutning - flangebillede: FM02
- Proces-/ledningstilslutning - arbejdstilslutning type: Flange
- Proces-/ledningstilslutning - arbejdstilslutning position: I forhold til leverandørsiden
- Proces-/ledningstilslutning - arbejdstilslutning materiale: PA (polyamid)
- Proces- / ledningstilslutning - arbejdstilslutning flangebillede: NAMUR
- Kapslingsklasse IP (maks. ved egnet tilslutning): IP65
- Spænding - batterispænding: Ja
- Spænding - spænding min/nominel spænding: 24 V
- Spænding - spænding maks./nominel spænding: 24 V
- Spænding - vekselspænding: Ja
- Spænding - jævnstrøm: Ja
- Spole (kerne) Kern. Spolestørrelse 40 mm
- Spole (kerne) Kern. Elektrisk effektforbrug min.: 1,8 W.
- Spole (kerne) Kern. Elektrisk effektforbrug: Maks. 1,8 W.
- Spole (kerne) Kern bekobling LED: Nej
- Spole (kerne) Kern overspændingsbeskyttelse: Uden
- Spole (kerne) Kern ensrettere: Ja
- Spole (kerne) Kern bekoblingspolebeskyttelse: Nej
- Spole (kerne) Kern Bløleddiode: Nej
- Spole (kerne) Kern Bløleddiode redundant: Nej
- Materialer - hovedventil materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - hovedventil materiale omgivelsesberørende: PA (polyamid)
- Materialer - forstyring materiale, der kommer i berøring med medier: PA (polyamid)
- Materialer - styring materiale omgivelsesberørende: PA (polyamid)
- Virkemåde - fluischer ledningstilslutning antal: 5
- Funktionsmåde - ventilfunktion antal-koblingsstillinger: 2
- Virkningsmekanisme - ventilfunktion: W - i hvilestilling åben - tryktilslutning 1 efter arbejdstilslutning 2, arbejdstilslutning 4 åbnet efter udgang 5, udgang 3 GECHW - i hvilestilling åben - tryktilslutning 1 efter arbejdstilslutning 2, arbejdstilslutning åbnet 4 efter udgang 5, udgang 3 forbundet
- Funktionsmåde - manuel betjening: Ja
- Funktionsmåde - manuel betjening type: Drejestang og knapknap kombineret
- Funktionsmåde - manuel betjening fastlåsning: Ja
- Funktionsmåde - manuel betjening af skrueslidsen: Ja
- Godkendelse-type: IECEx, ATEXIECEx, ATEX
- Godkendelsesmåde: mb IIC T6 GB; mb IIIC T80 °C DB; enkeltmontering, II 2 G mb IIC T6 GB; GB II 2 D mb IIIC T80 °C DB; enkeltmontering
- Spænding frekvens: 50/60 Hz
- Produkttype
Pneumatikventil
- Driftstemperatur
-10 °C (min)
- Min. driftstemperatur
-10 °C
- Produc.-delnr.
350491
- Driftstryk (max.)
10 bar
- Driftstryk (min.)
2 bar
- Driftstryk-område
2 til 10 bar
- Driftsmedium
Trykluft
- Bredde
32 mm
- Rør Ø
6 mm
IP65
- Kabinetmateriale
PA
- Type
6519
- Maks. medietemperatur
50 °C
- Min. medietemperatur
-10 °C
- Vægt
1.0700 kg
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3047557 Bürkert Pneumatikventil 6519 350491 2 til 10 bar 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3047557 Bürkert Pneumatikventil 6519 350491 2 til 10 bar 1 stk
Beskrivelse
Type 6518 er en forstyret 3/2-vejsventil og type 6519 er en 3/2-, 5/2- eller 5/3-vejsventil. De udgør tilsammen en serie. Ventilerne kan anvendes enkeltvist eller på blokke. De arbejder uden konstant luftforbrug og er beregnet til styring af dobbelte eller meget enkle drev. Anvendelsen af materialer af høj kvalitet gør det muligt at anvende ventilerne også under fri luft- og kemiatmosfære. Modellerne indeholder enheder med ex-godkendelse og NAMUR-flangebillede. Med ventilen virkningsmåde C, D og H monostabil kan sikkerhedsniveauet SIL2, afhængigt af sikkerhedsanordningens arkitektur, nås i henhold til IEC 61508.
