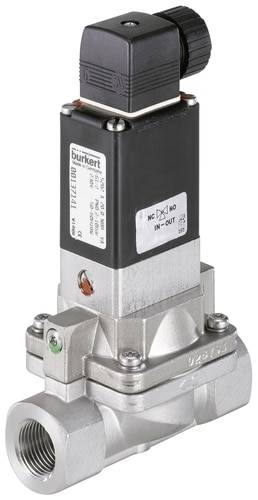

Bürkert Membranventil 137139 5282 24 V G 1/2 Nominel dimension 20 mm Servostyret 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
1 stk.
Vis alternativer
Antal
Total (5.272,00 kr. / stk.r)
5.272,00 kr.
ekskl. moms
Gratis fragt
Kun 1 stk. tilbage på lager
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Servostyret membranventil med en nominel bredde DN 65; embraner til aggressive og snavsede medier; lukke- og åbningstider kan indstilles individuelt; eksplosionsbeskyttet udførelser (Kat. 2); servicevenlig manuel betjening
Tekniske specifikationer
- Drevtype: Klapanker
- Hovedventil funktionsprincip: Membranventil
- Koblingsfunktion: On/off
- Mediedenation: Ja
- Fluischer ledningstilslutning antal: 2
- Ventilfunktion antal kontaktstillinger: 2
- Nominelt tryk maks. (væske): 10 bar
- Vekselspænding: Ja
- Nominel effekt: 8 W
- Spole art: Blokskruet
- Spole materiale (indkapsling): EP (epoxyharpiks)
- Åbn koblingstid: 100 ms - 800 ms
- Luk koblingstiden: 1 ms - 4 ms
- Ventilindstilling åbningstid: Ja
- Ventilindstilling lukketid: Ja
- Ventilkonstruktion: Komplet ventil
- Tilslutningseffekt AC 30 VA
- Spænding frekvens: 50/60 Hz
- Ventilfunktion manuel betjening fastlåsning: Ja
- Produkttype
Membranventil
- Driftsspænding
24 V
- Driftstryk (max.)
10 bar
- Kabinetmateriale
Rustfrit stål
- Tilslutning
G 1/2
- Driftsmedie
Væske
- Medietemperatur område
0 til +80 °C
- Produc.-delnr.
137139
- Driftstryk (min.)
0.2 bar
- Betjening
Manuel betjening;knapknap
- Forseglingsmateriale
NBR
- Funktion
3/2-vejs
- Vægt
1414 kg
- Maks. medietemperatur
+80 °C
- Min. medietemperatur
0 °C
- Medium
Aggressive medier
- Nominel dimension
20 mm
- Specifikationer
Kan drejes
- L
100 mm
- QNn-værdi
5.4 l/min
IP65
- Maks. omgivelsestemperatur
+55 °C
- Funktion
Servostyret
- kv-værdi
5
Dokumenter og downloads
Datablad
Datablad 2350854 Bürkert Membranventil 137139 5282 24 V G 1/2 Nominel dimension 20 mm Servostyret 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2350854 Bürkert Membranventil 137139 5282 24 V G 1/2 Nominel dimension 20 mm Servostyret 1 stk
Beskrivelse
Ventilen 5282 er en servostyret membranventil. Til ventilens funktion kræves et mindste differenstryk. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Standardmessingkabinettet opfylder alle europæiske drikkevandskrav. Kabinettet afrundes af udførelse i rustfrit stål. Ved blot at dreje 3/2-vejs-ventilen før skat kan NC's funktion ændres til NO. Magnetspolerne er presset med en Kemisk meget modstandsdygtig epoxy. Til idriftsættelse og kontrol er 5282 udstyret med manuel betjening. I forbindelse med et stik i henhold til din en 175301-803 form A og hus i rustfrit stål opfyldes kravene fra NEMA 4x.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
