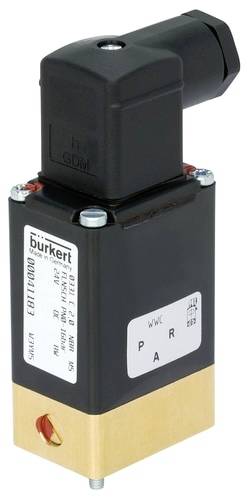

Bürkert Magnetventil 130863 0331 24 V Flange Nominel dimension 3.0 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Tvangsstyrede ventiler
- Direkte virkende ventil med mekanisk udmærkelse DN 4
- Pilotventil med Bürkert-specifik flangeudførelse (SFB)
- Vedligeholdelsesfri klapanketeknik
- Servicevenlig, robust manuel betjening
- Eksplosionssikret udførelse
Tekniske specifikationer
- Materiale: Messing
- Tætningsmiddel: NBR
- Nominel bredde: 3,0 mm
- Ledningstilslutning: Flangebillede: Bürkert KL-NR.001-01-18 (32x46)
- Spænding 24 volt
- Frekvens: Jævnstrøm
- Medietemperatur (grader C) (maks.): 80
- Omgivende temperatur (grader C) (maks.): 55
- Tryk (bar) (maks.): 16
- Funktionsmåde: 3/2-vejs; i hvilestilling udgang A aflastet
- Effektforbrug 8 watt
- QNN VÆRDI (L/MIN): 85
- Tilkoblingsvarighed (%): 100
- Opening time (msec) (maks.) 20
- Lukketid (ms) (maks.): 20
- KV VÆRDI (M*3/H): 0,08
- Åbningstid (ms) (min.): 10
- Lukketid (ms) (min): 10
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
16 bar
- Kabinetmateriale
Messing
- Tilslutning
Flange
- Medietemperatur område
80 °C (max)
- Produc.-delnr.
130863
- Forseglingsmateriale
NBR
- Funktion
3/2-vejs
- Maks. medietemperatur
80 °C
- Medium
Aggressive medier
- Nominel dimension
3.0 mm
- Specifikationer
Flange
- QNn-værdi
85 l/min
- Maks. omgivelsestemperatur
55 °C
- kv-værdi
0.08 m³/h
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3046997 Bürkert Magnetventil 130863 0331 24 V Flange Nominel dimension 3.0 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3046997 Bürkert Magnetventil 130863 0331 24 V Flange Nominel dimension 3.0 mm 1 stk
Beskrivelse
Ventil 0331 er en direkte virkende klapventil, der er adskilt fra medierne. Fås i udførelse med 3/2- og 2/2-vejs udførelse. Som 3/2-vejs version kan den anvendes som fordeler- eller Blandingsventil. Der findes forskellige membranmaterialer og virkningsmåder, som svarer til applikationerne. Kabinettet består af messing, rustfrit stål, PEEK og polypropylen. Magnetspolerne bliver presset med en Kemisk meget modstandsdygtig epoxy. Da spolesystemet er adskilt fra mediet ved medium og en membran, er ventilen særligt velegnet til kritiske medier som aggressive syrer og lud. Til idriftsættelse og kontrol er 0331 udstyret med manuel betjening. Til reduktion af energibehov kan alle spoler leveres med en elektronisk strømsænkning eller som impulsudførelse. Koblingstilstanden kan ske via en indstillingstilbagemelding som binær- eller NAMUR-signal.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
