Bürkert Gennemstrømningsmåleapparat 8045 449671 Driftsspænding (område): 18 - 36 V/DC 1 stk

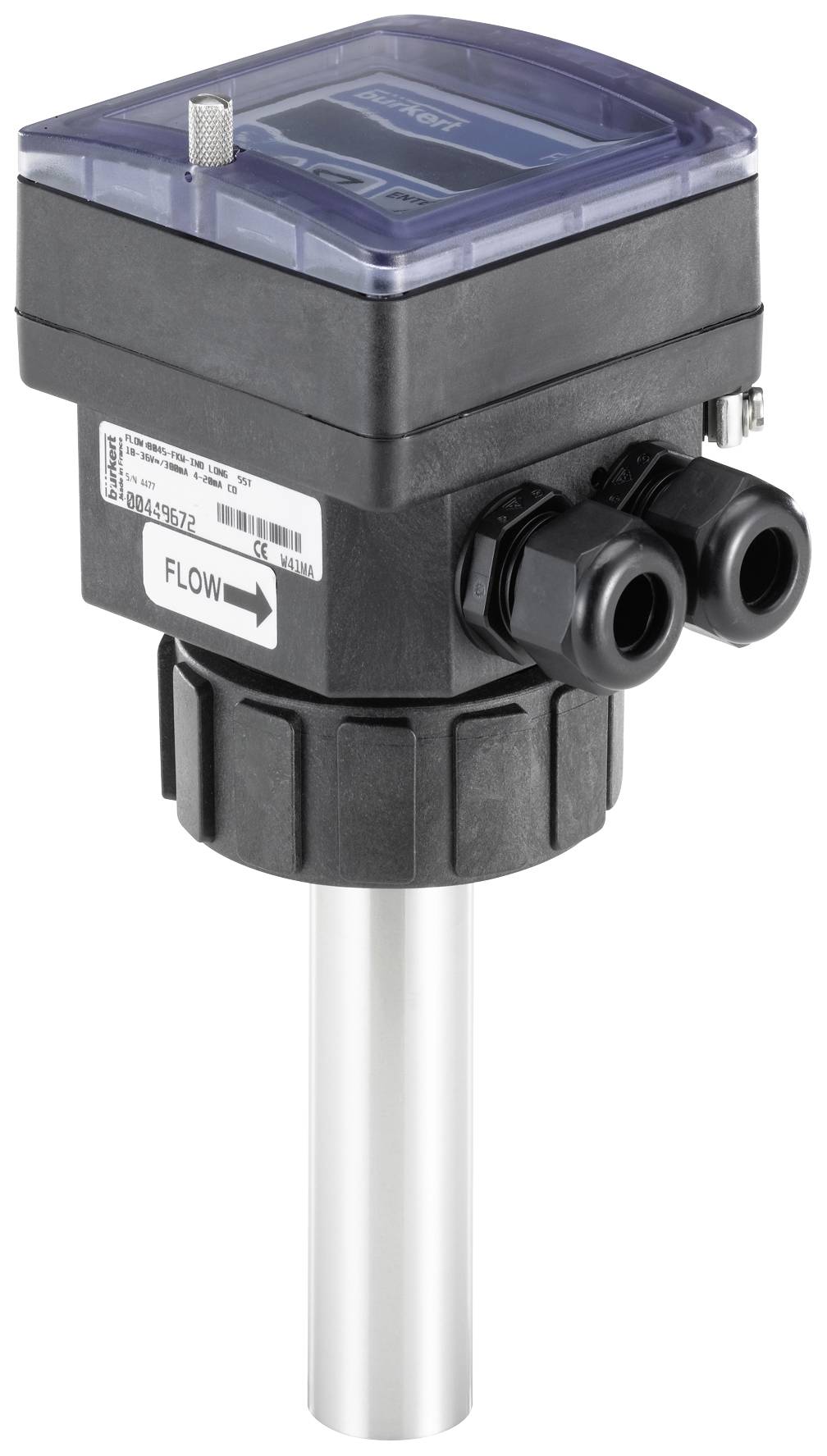

En sort sensor med en sølvfarvet stang og to kabelstik. Den er mærket 'FLOW' og bruges i rørsystemer.
Produkttype
Gennemstrømningsmåleapparat
Min. driftsspænding
18 V/DC
Driftsspænding maks.
36 V/DC
Type
8045
Driftsspænding
18 - 36 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering ons. 11. nov.
1 stk.
Antal
Total (15.090,00 kr. / stk.r)
15.090,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
Kun 1 stk. tilbage på lager
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Magnetisk induktiv flowmåleapparat

  • Sensor uden bevægelige dele
  • Viser både flowhastighed og volumen
  • Simulation af alle udgange
  • CIP-egnet, FDA-godkendte materialer

Tekniske specifikationer

  • Tilslutning (slange): G2 omløbermøtrik
  • Sensorudførelse kort
  • Forsyningsspænding: Filtreret og reguleret (3 ledere), tolerance: ± 0,5 %
  • Med DC-polaritetsbeskyttelse
  • Strømforbrug ? 300 mA
  • Digital indgang DI1 driftsspænding: 18 -36 V DC, indgangssimpendans 15 k?, puls-minimum varighed: 200 ms, galvanisk adskilt, beskyttelse mod polombytning og spændingsspidser
  • Relæudgang 2 (DO2 og DO3) 2 strømløs åbent relæ, kan indstilles (hysterese grundindstilling, 250 V AC/3 A eller 30 VA DC/3 A (ohmsk belastning), maks. Koblingsevne på 750 VA (ohmsk belastning); levetid min. 100000 cyklusser
  • Analog udgang strøm (A01) 4 - 20 mA, sænkning eller kilde (afhængigt af kabelføring), 22 mA til fejlmeddelelse, maks. sløjfemodstand: 1300 euro Ved 36 V DC, 1000 euro Ved 30 V DC, 700 euro Ved 24 V DC, 450 euro Ved 18 V DC
  • Omgivelsestemperatur -10 til +60 °C (drift) -20 til +60 °C (opbevaring)
  • Relativ fugtighed< 85 %, ikke kondenseret
  • Højde over havoverfladen max. 2000 m.
  • Rørdiameter DN 06 til DN 400 (se type S020)
  • Måleområde 0,2 til 10 m/s.
  • Væsketemperatur, se tryk/temperatur-diagram i databladet, -15 til 110 °C (afhængigt af fitting)
  • Væsketrykket maks., se tryk/temperatur-diagram i databladet, PN 10 (med plast-fitting - PN 16 (med metal fitting)
  • Ledeevne min. 20 µs/cm
  • Målefejl (for måleværdien fra 1 til 10 m/s) Teach-in ± 0,5 % af måleværdien, K-faktor ± 4 % af måleværdien
  • Linearitet ± 0,5 % fra måleområdeenden (10 m/s)
  • Repeterbarhed ± 0,25 % af den målte værdi)
Produkttype

Gennemstrømningsmåleapparat

Type

8045

Min. driftsspænding

18 V/DC

Driftsspænding maks.

36 V/DC

Driftsspænding

18 - 36 V/DC

Specifikationer

LED-display

Tilslutning

Kabelforskruning

Udgange

Analog strøm

Materiale

PPA

Materiale-egenskaber

Glasfiberforstærket

Forseglingsmateriale

FKM

Kabinetmateriale

Rustfrit stål

Benævnt diameter

6 mm

Min. medietemperatur

-15 °C

Maks. medietemperatur

+110 °C

Driftstryk (max.)

16 bar

Målenøjagtighed ±

0.5 %

Kontakttype

2 x brydekontakt

Koblingsspænding (max.)

250 V/AC

Maks. afbryderstyrke

750 VA

Vægt

1.000 kg

Min. omgivelsestemperatur

-10 °C

Maks. omgivelsestemperatur

+60 °C

L

116 mm

Bredde

88 mm

H

181 mm

Dim.

(L x B x H) 116 x 88 x 181 mm

Indhold

1 stk

Dokumenter og downloads

Datablad

Datablad 625789 Bürkert Gennemstrømningsmåleapparat 8045 449671 Driftsspænding (område): 18 - 36 V/DC 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 625789 Bürkert Gennemstrømningsmåleapparat 8045 449671 Driftsspænding (område): 18 - 36 V/DC 1 stk

Beskrivelse

Gennemstrømningsmåleren> er egnet til rørledninger med en nominel bredde på DN 06 til DN 400 og væsker med en ledningsevne på 20 µs/cm. Det har et baggrundsbelyst display, et tastatur og en 4 - 20 mA strømudgang, en digital udgang (pulsudgang som grundindstilling) og to mængdetæller.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Gennemstrømningsmåleapparat
  • Kan kombineres med fittings S020
  • Materialer:
  • Hus, låg, møtrik/pakning sort elkøbsaftaler (glasfiberforstærket)/NBR
  • Frontfolie med beskyttelsesdæksel/pakning PSU/silikone
  • Skruer/tætning rustfrit stål/neopren
  • Kabelforskruninger polyamid
  • Dele, der har kontakt med medier:
  • Sensorholder rustfrit stål 1.4404 /16L
  • Elektroder rustfrit stål 1.4404/316L
  • Pakning FKM (FDA-godkendelse)
  • Jordring Stainless steel 1.4404/316L
  • Elektriske tilslutninger 2 kabelforskruninger M 20 x 1,5
  • Anbefalet tilslutningskabel 0,5 til 1,5 mm² tværsnit, afskærmet, 6...12 mm diameter (ved anvendelse af et kabel pr. kabelforskruning eller en diameter på 4 mm (ved brug af to kabler pr. kabelforskruning med en flervejs-pakning)
  • Sensorelement elektroder
  • Beskyttelsesklasse IP65, med tilsluttet enhed og fastskruet kabelforskruninger og fastskruet indtil anslag
  • Normeringer og godkendelser:
  • EMC EN 61000-6-2, EN 61000-6-3
  • Lavspænding en 61010-1
  • Tryk i henhold til artikel 3 i §3 i 97/23/CE-direktivet (fra måleområdeende 10 m/s)
  • Vibration en 60068-2-6
  • Chok en 60068-2-27
  • FDA-godkendelser

Tip

Type 8045 integreres sammen med en kontorert INSERTION-fitting S020 (skal bestilles separat) i rørledningen.
Mindste indløbs- og udløbsveje skal overholdes i henhold til en ISO 5167-1.
