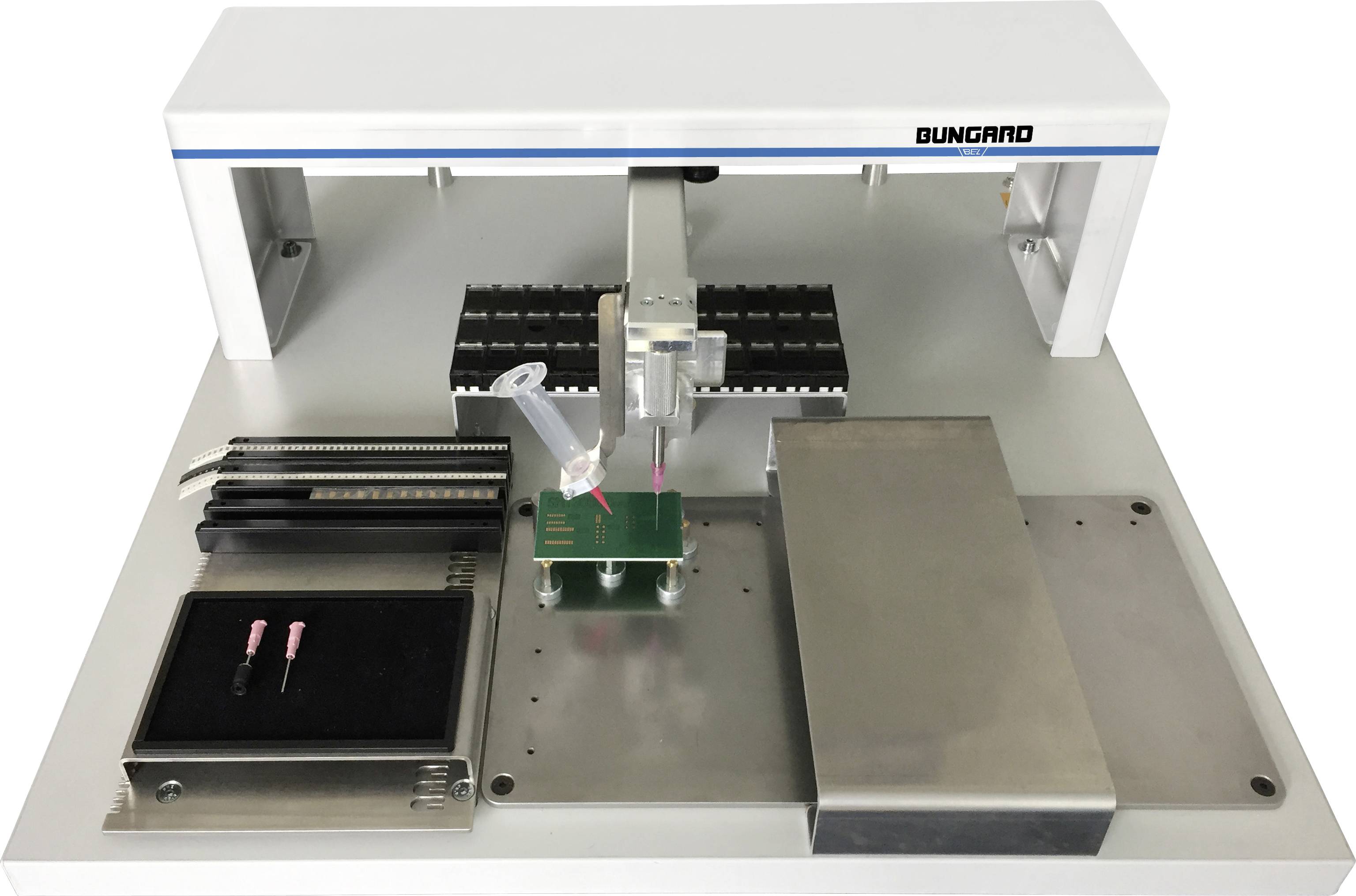

Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic Monteringsplade 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Monteringsplade
Driftsspænding
240 V/AC
Vægt
15000 g
L
600 mm
Bredde
600 mm
Højdepunkter og detaljer
Ætseanlæg, loddeanlæg
- Manipulation til bestykning af SMD-komponenter
- Lettilgængelig XY Portal med bestykningshoved i Z-akse
- Med fleksibel magnet-printpladeholder, håndstøtte
- Holdeskinne med 5 Tape-føringer og universel støtte til komponenter
- Stander med 36 containere og vakuumpumpe
- Kabinet og håndstøtte pulverlakeret i lysegrå 7035
Vigtig information
Tekniske specifikationer
- Bestykningseffekt: Ca. 200-500 SMDs/time
- Bestykningsområde 270 x 170 mm
- Z-hub bestykningshoved 25 mm
- Drejevinkel 0 - 360 grader
- Basiskit 5 remme kan føres (valgfrit med ekstra skinner max. 19 x 8mm)
- Bulkgods: Stander med maks. 36 containere
- Range: 0402 - 70 x 70 mm
- maks. Komponenthøjde 20 mm
- min. Printpladestørrelse 8 x 8 mm
- maks. Printpladetykkelse 10 mm
- Maks. fri højde under LP: 18 mm
- maks. Printpladestørrelse 340 x 170 mm
- Luftfugtighed 50-75%
- Driftstemperatur:15-30° C.
- Støjudvikling 50-70db
- Produkttype
Monteringsplade
- Driftsspænding
240 V/AC
- Vægt
15000 g
- L
600 mm
- Bredde
600 mm
- H
200 mm
- Indhold
1 stk
- Type
Manueller Pick&Place-Manipulator SMT 3000 ECO Basic
- RoHS-godkendt
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417728 Bungard Manueller Pick&Place-Manipulator SMT 3000 ECO Basic Monteringsplade 1 stk
Beskrivelse
Manipulation til fremstilling af prototyper og små serier. Det patenterede pick & Place-hoved muliggør bekvem håndtering af SMD-komponenter. Det modulære system kan konfigureres til enhver anvendelse. Systemet realiserer hele processen fra påsætning af loddepasta eller lim til bestykning af de forskellige komponenter. Bestykningshovedets letløbende føring hjælper med at placere SMDs nøjagtigt
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Doseringsanordning
- Manipuatoren kan udvides med kompressor og hånddoseringsapparat til en dispenser. Ud over loddepasta og lim kan også andre medier disperges.
- Komponent-tilførsel
- Komponenterne kan stilles til rådighed både i selen og i styrtgods på forarbejdningssystemet.
- Tapefjeder
- Tapefjeder kan forråde standardkomponenter i store mængder på arbejdspladsen. Ved udtrækning af tapen skubbes remmen automatisk frem, og de komponenter, der skal bearbejdes, lægges fri.
- Laboratorieremsender
- Med laboratorieremsælderen kan de dele af gjorden, der er nødvendige for produktionen, forarbejdes. De enkelte komponenter kan tages direkte ud af remmen, og der er ikke behov for omfyldning i bulkbeholder.
- Bulk kasser
- Bulk-beholderen stiller kondensatorer, modstande og IC'er til rådighed på manipulatoren.
- Kameratilbehør
- Ved hjælp af et kamera, der kan tilpasses direkte til bestykningshovedet, kan hele bestykningen, fra afhentning til placering af komponenten, vises forstørret på en skærm.
