Name: binder 77 3427 0000 80005-1000-20 Sensor-, aktuator-stik, M12 Stik, vinklet 10 m Pol-tal (RJ): 5 1 stk
Brand: binder
SKU: 3217141
Availability: BackOrder

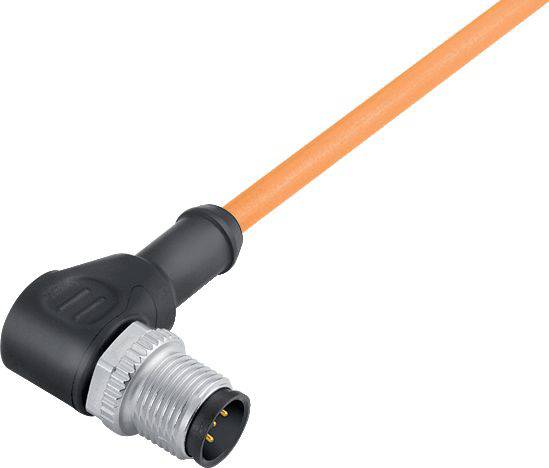

Orange kabel med vinklet stik og fire pins, egnet til industrielle anvendelser.

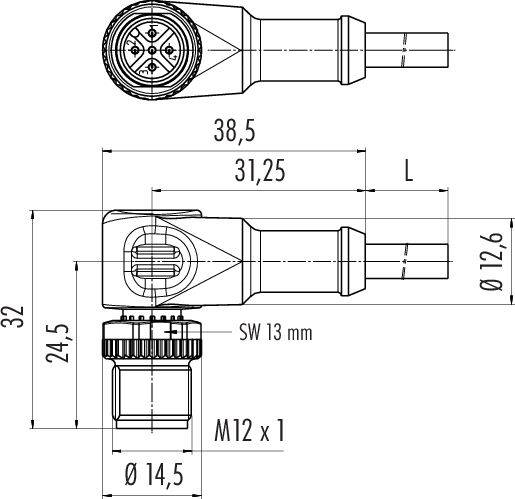

Teknisk tegning af en gevindstikker med mål: Samlet længde 38,5 mm, hoveddiameter 12,6 mm, gevind M12 x 1, nøglevidde 13 mm.

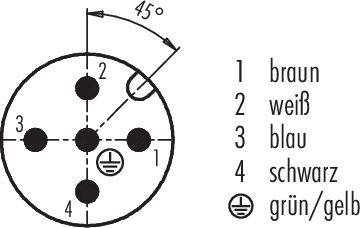

Diagram over en stik med 4 ben, nummereret 1 til 4, og en jordforbindelse. Vinkler på 45° markeret, farvekode: brun, hvid, blå, sort, grøn/gul.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Stik, vinklet

Tilslutningsside A

M12

pol-tal

Kabellængde

10 m

Datablad (PDF)

Levering tirs. 24. nov.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (440,00 kr. / stk.r)

440,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M12-A vinkelstik
Poltal: 5
ikke skærmet
Ved kablet påsprøjtet
IP68
UL listed
PUR orange
5 x 0.34 mm²
Til svejseanvendelser

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN
Materiale lås: Trykstøbt zink forniklet
Isolering litzetråd: PP9Y halogenfri
Kabeltværsnit: 5 x 0.34 mm²
Kørehastighed: ≤ 3.3 m/s vandret strækning og maks. 5 m/s2
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 77 3427 0000 80005-1000

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Stik, vinklet

Tilslutningsside A: M12

pol-tal: 5

Kabellængde: 10 m

Kappemateriale: PUR

Nominel spænding: 60 V

Nominel strøm: 4 A

Nominel strøm - afrundet: 4 A

Tilslutningstværsnit (maks.): 0.34 mm²

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: Kabel med stik

Producentfarve: Orange

Gevind-type: M12

kodning: A

Kontaktmateriale: CuZn

Kontaktoverflade: Au (guld)

: IP68

Specifikationer: Halogenfri

Min. Temperatur: -50 °C

Maks. temperatur: 90 °C

Lukningstype: Skrue

Produc.-delnr.: 77 3427 0000 80005-1000-20

Indhold: 1 stk

Kabel-Ø: 4.7 mm

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Stik-standard

Nominel strøm - afrundet

Konstruktion

pol-tal

Nominel spænding

Gevind-type

binder 09 0381 81 08-20 Sensor-, aktuator-stik, M12 Flangestik Pol-tal (RJ): 8 1 stk Piece

Artikel nr.:3216600

Levering man. 21. dec. 2026

Conrad Electronic

Sensorik stikforbindelse

1.5 A

Flangestik

30 V

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

79,20 kr.^*

binder 09 0431 212 04-20 Sensor-, aktuator-stik, M12 Flangestik Pol-tal (RJ): 4 1 stk Piece

Artikel nr.:3216601

Levering man. 21. dec. 2026

Conrad Electronic

Sensorik stikforbindelse

Flangestik

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

63,20 kr.^*

binder 09 0435 87 04-20 Sensor-, aktuator-stik, PG11 Flangestik Pol-tal (RJ): 4 1 stk

Artikel nr.:3216614

Levering ons. 28. okt.

155 stk.Conrad Electronic

4 A

Flangestik

250 V

PG11

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

39,12 kr.^*

binder 09 0437 87 05-20 Sensor-, aktuator-stik, PG11 Flangestik Pol-tal (RJ): 5 1 stk

Artikel nr.:3216616

Levering ons. 28. okt.

80 stk.Conrad Electronic

Sensorik stikforbindelse

4 A

Flangestik

60 V

PG11

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

52,00 kr.^*

binder 09 3432 92 04-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 4 1 stk

Artikel nr.:3216639

Levering ons. 28. okt.

3 stk.Conrad Electronic

Sensorik stikforbindelse

4 A

Tilslutning, lige

250 V

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

binder 09 3442 92 05-20 Sensor-, aktuator-stik, Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 5 1 stk

Artikel nr.:3216642

Levering tors. 19. nov.

Conrad Electronic

Sensorik stikforbindelse

4 A

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

127,20 kr.^*

binder 09 3491 969 12-20 Sensor-, aktuator-stik, M12 x 1 Flangestik Pol-tal (RJ): 12 1 stk Piece

Artikel nr.:3216643

Levering tirs. 5. jan. 2027

Conrad Electronic

Sensorik stikforbindelse

1.5 A

Flangestik

30 V

M12 x 1

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

247,20 kr.^*

binder 70 3441 287 05-20 Sensor-, aktuator-stik, M12 Flangestik 0.5 m Pol-tal (RJ): 5 1 stk

Artikel nr.:3216661

Levering fre. 4. dec.

Conrad Electronic

Sensorik stikforbindelse

4 A

Flangestik

60 V

M12

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

303,20 kr.^*

binder 70 3441 785 05-20 Sensor-, aktuator-stik, M16 Flangestik 0.5 m Pol-tal (RJ): 5 1 stk

Artikel nr.:3216662

Levering fre. 4. dec.

Conrad Electronic

4 A

Flangestik

60 V

M16

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

279,20 kr.^*

binder 70 3442 287 05-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning 0.5 m Pol-tal (RJ): 5 1 stk

Artikel nr.:3216663

Levering fre. 4. dec.

Conrad Electronic

4 A

Tilslutning, lige

60 V

M12

stk.

Minimum ordrevolumen:: 2

Intervaller: 2

303,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3217141 binder 77 3427 0000 80005-1000-20 Sensor-, aktuator-stik, M12 Stik, vinklet 10 m Pol-tal (RJ): 5 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3217141 binder 77 3427 0000 80005-1000-20 Sensor-, aktuator-stik, M12 Stik, vinklet 10 m Pol-tal (RJ): 5 1 stk

Beskrivelse

Disse stikforbindelsessystemer giver den perfekte løsning til sensorteknik og aktuatorer i mange brancher. Vi har stikforbindelser fra IP40 til IP69K, hvoraf mange er i tilbuddet med UL-, VDE- og Ecolab-godkendelse, samt FDA-kompatible modeller. Brugere kan bestille rundstikforbindelser med 2 til 12 kontakter og forskellige tilslutningsmuligheder, herunder lodde-, krympe-, dykkelodning, kabel- og litzetrådtilslutning. Stik med M5-, M8- og M12-skruelås er der lige og vinklet samt som flangeudførelse. Ud over Duotik og dobbeltfordelere kan der også fås et stort udvalg af forbindelsesledninger.

Egenskaber:

• 2- til 12-polet
• IP40 til IP69K
• Skruelås
• Nem montering
• UL-, VDE- og Ecolab-godkendelse
• Forbindelsesledninger
• FDA-konforme udførelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
