Name: binder 09 0129 25 12-20 Kabelstik Stik, lige Samlet poltal: 12 Serie (rundstikforbindelse): 723 1 stk
Brand: binder
SKU: 3214637
Availability: InStock

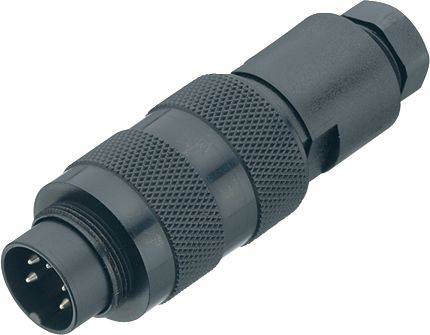

Sort rundstik-stikforbindelse med flere metalben. Bruges til at forbinde elektroniske enheder.

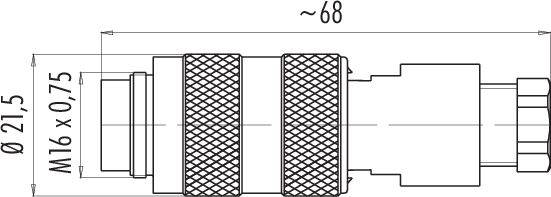

Teknisk tegning af en stikforbinder. Dimensioner: Samlet længde ca. 68 mm, diameter 21,5 mm, gevind M16 x 0,75.

Cirkeldiagram med tolv bogstavmærkninger (A til M) på 12-bens stikforbindere. En linje adskiller øvre og nedre samt venstre og højre halvdel.

1/3

Lignende billede

Produkttype

Kabelstik

Konstruktion

Stik, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

Levering man. 26. okt.

93 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (287,20 kr. / stk.r)

287,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 kabelstik
Poltal: 12
4.0 - 6.0 mm
ikke skærmet
lodning
IP67

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 4.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 09 0129 25 12

Produkttype: Kabelstik

Konstruktion: Stik, lige

Samlet poltal: 12

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 60 V

Kontaktmateriale: CuZn

Chassismateriale: PA

: AWG 24

Produc.-delnr.: 09 0129 25 12-20

Poltal: 12

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 723

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Tilslutning

Konstruktion

Samlet poltal

Produkttype

Nominel spænding

binder 09 0101 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214483

Levering tors. 24. dec. 2026

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

231,20 kr.^*

binder 09 0101 25 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214484

Levering tors. 24. dec. 2026

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

207,20 kr.^*

binder 09 0101 70 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214485

Levering tors. 24. dec. 2026

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

207,20 kr.^*

binder 09 0101 79 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214486

Levering tors. 24. dec. 2026

Conrad Electronic

7 A

Lodning

Stik, lige

Kabelstik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

231,20 kr.^*

binder 09 0102 25 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214487

Levering man. 26. okt.

20 stk.Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

215,20 kr.^*

binder 09 0102 70 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214488

Levering tors. 24. dec. 2026

Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

215,20 kr.^*

binder 09 0102 79 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214489

Levering tors. 24. dec. 2026

Conrad Electronic

7 A

Lodning

Tilslutning, lige

Kabeldåse

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

231,20 kr.^*

binder 09 0103 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214490

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Flangestik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

87,20 kr.^*

binder 09 0103 09 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214491

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Flangestik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

binder 09 0103 80 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214492

Levering man. 16. nov.

Conrad Electronic

7 A

Lodning

Flangestik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

103,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214637 binder 09 0129 25 12-20 Kabelstik Stik, lige Samlet poltal: 12 Serie (rundstikforbindelse): 723 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214637 binder 09 0129 25 12-20 Kabelstik Stik, lige Samlet poltal: 12 Serie (rundstikforbindelse): 723 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
