Benning 10236769 Installationstestersæt
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- It 200 installationstester (044106)
- Vægt: 1.6 kg
- Lavohmstest 0,01 Ω - 2000 Ω
- Isolationsmodstand (50/100/250/500/1000 V): 10 kΩ - 1000 MΩ
- Ledningsimpedans: 0,01 Ω - 10 kΩ
- Spændingsfald: 0,1 % - 100 %
- Sløjfeimpedans: 0,01 Ω - 10 kΩ
- Kortslutningsstrøm: 0,01 A - 200 kA
- Gennemgang 7 mA
- Spænding 1 V - 550 V
- Display-type: digital
- Måleområde (VDE): Ledningsimpedans, sløjfeimpedans, isolationsmodstand, spænding, frekvens, strøm
- Målekategori: CAT III 600 V, CAT IV 300 V
- Produktmål, bredde: 111 mm
- Produktmål, højde: 165 mm
- Produktets længde: 52 mm
- Interface USB, RS232
- VDE-testudstyr specifikationer: Med farve-touchscreen, RCD/Fi test
- Måleadapter (044169)
- Vægt: 0.82 kg
- Målekategori CAT II 300 V.
- Produktmål, bredde: 100 mm
- Produktmål, højde: 70 mm
- Produktets længde: 200 mm
- Maks. barometriske højde: 3000 m
- Driftstemperatur 0 til +40 °C.
- Omgivelsestemperatur -10 til +70 °C.
- Testledningens længde: 0,3 m.
- Indgangsspænding: 1-faset: Op til 250 V 3-faset: Op til 430 V.
- Frekvens: 50-60 Hz
- Maksimal kontrolstrøm: 40 A (10 ms) periodisk drift
- Beskyttelsesklasse: II (dobbelt isolering)
- Tilsmudsningsgrad: 2
- Beskyttelsesklasse: IP 40
- BNC-bøsning
- Modstand BNC-kabinet mod PE: 100 kΩ
- Modstand BNC-kontakt mod CP: 100 kΩ
- Amplitude-fejl -2 %
- Produkttype
Installationstestersæt
Fabriksstandard
- Målekategori
CAT IV 300 V
- Interfaces
USB
- Dim.
(L x B x H) 52 x 111 x 165 mm
- Vægt
1.6 kg
- Måleområde (VDE)
Ledningsimpedans
- Visningsmåde
Digital
- nøjagtighed
-2 %
- Bredde
111 mm
- H
165 mm
- L
52 mm
- Testprocedure
Automatisk
- Spænding strømforsyning
Batteridrevet
- Hukommelse
Ja
- Type
10236769
- Specifikationer
med farve-touchscreen
Dokumenter og downloads
Datablad
Datablad 2987782 Benning 10236769 Installationstestersæt
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987782 Benning 10236769 Installationstestersæt
Information
Testrapport 2987782 Benning 10236769 Installationstestersæt
Sikkerhedsdatablad
Sikkerhedsdatablad 2987782 Benning 10236769 Installationstestersæt
Beskrivelse

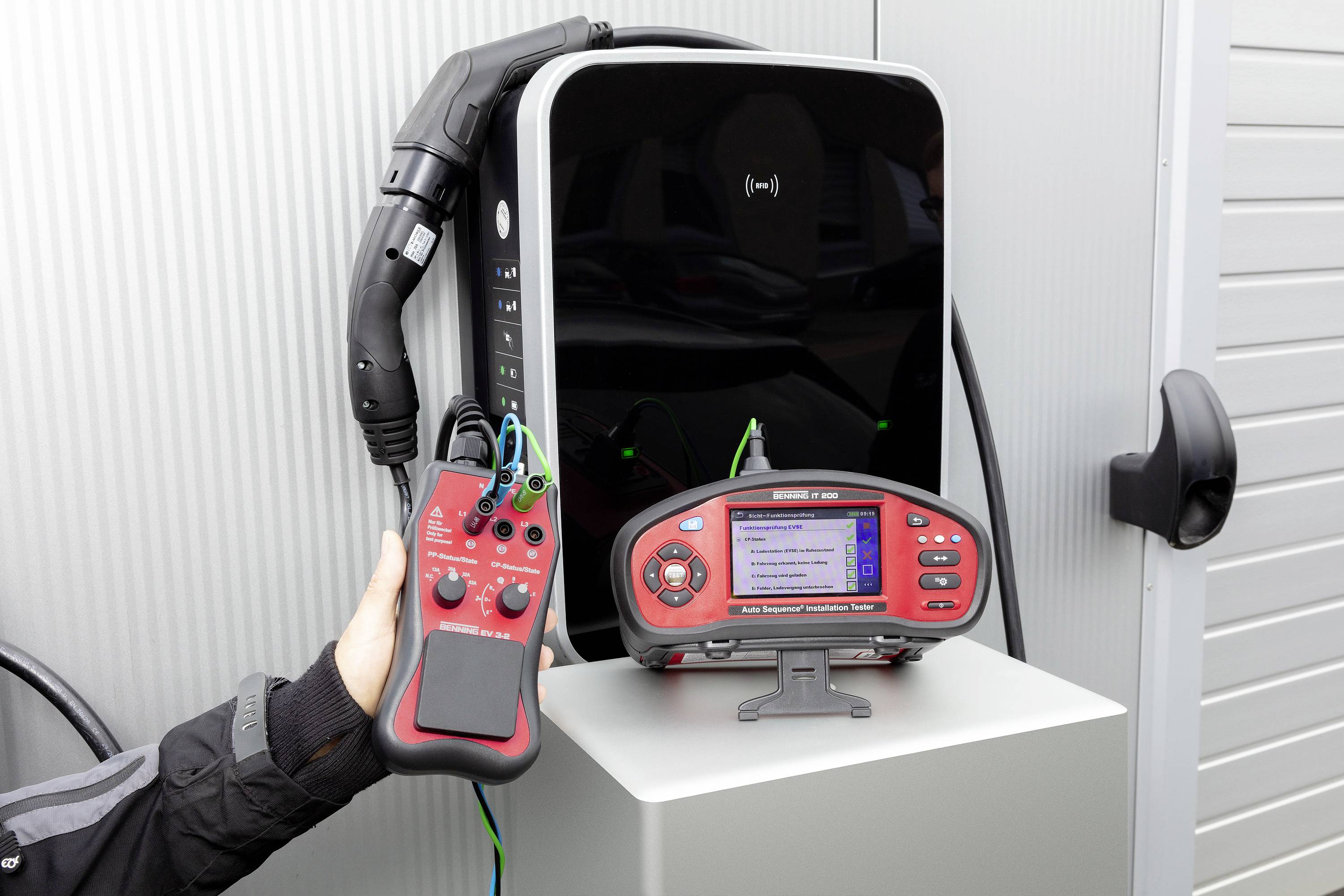

Benning-Benning-set til kontrol af faste anlæg og Wallbox er ideal for den moderne elektriker. Kombinationen muliggør en standardkonforme kontrol af elektriske anlæg og EV-ladestationer (Wallbox). Dit udstyr er pakket sikkert i det praktiske L-Boxx®.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- It 200 installationstester (044106)
- Betjening via 4,3" farve-touch-display og trykknapper
- Enkeltprøver og forud programmerede auto-sequence®-målinger
- Auto-test ved et tryk på en knap (Z Auto, rcd Auto, Auto-TN, -rcd og -TT, IT)
- Ordretesteren til at administrere revisionsopgaver; oprette komplekse anlægsstrukturer, herunder planlagte målinger
- Stor måleværdihukommelse på 8 GB SD-kort
- Commander-teststik til beskyttelseskontakt-stikdåse med god/dårlig-visning
- Tilslutning til stregkodescannere til identifikation af målepunktet
- Online-spændingsskærm til overvågning af testtilslutningerne
- Gratis firmware-up-dates
- Kraftig 4400 mAh Li-ion-batteripakke
- Batterilader integreret i apparatet
- Protokol-software Benning PC-Win IT 130-200
- Udarbejdelse og overførsel af omfattende anlægsstrukturer til Benning IT 200 for rationel inden- og gentagelsestest
- Download af måleværdier og logføring for elektriske anlæg og E-ladestationer (Wallbox)
- Understøtter dataimport og Benning IT 130's eksisterende funktionsomfang
- Eksportfunktion af revisionsdata
- Gentagen installation er mulig uden ekstra omkostninger
- Gratis software-opdateringer
- Kontaktspænding
- TRUE RMS-spænding
- PE-modstand under netspænding (3-leder-metode)
- Test af Fi/RCD-sikkerhedsafbryder standard og forsinket (S) (type AC, A, F, B, B+, EV RCD/EV RCM (RDC-DD), MI RCD og PRCD), AUTO-test, aktiveringstid, udløsningsstrøm (rampe)

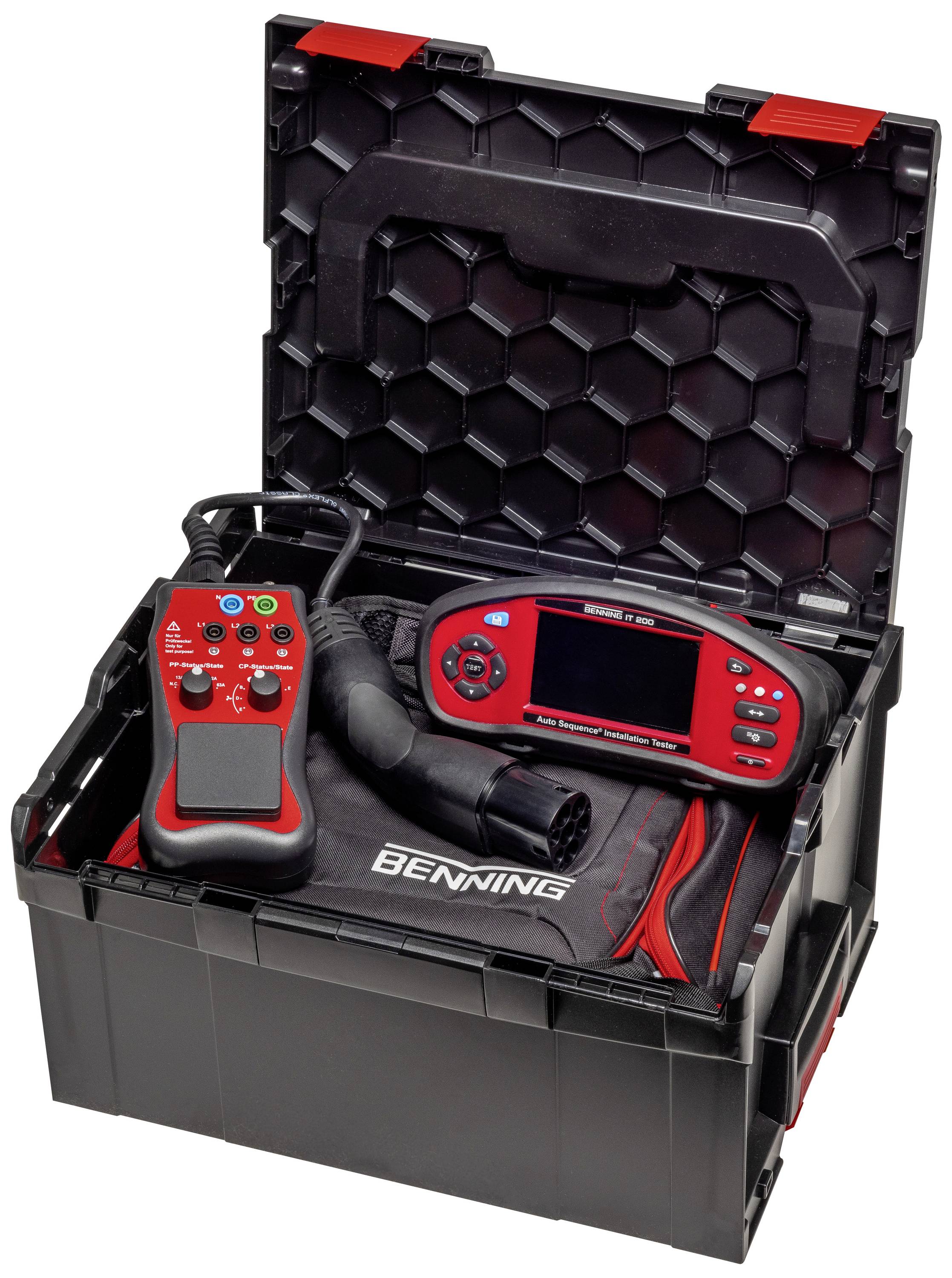

Inkluderet i leveringen
- Protokol-software Benning PV-Win IT 130-200 via download-link og kalibreringscertifikat
- Benning IT 200 installationstester (044106)

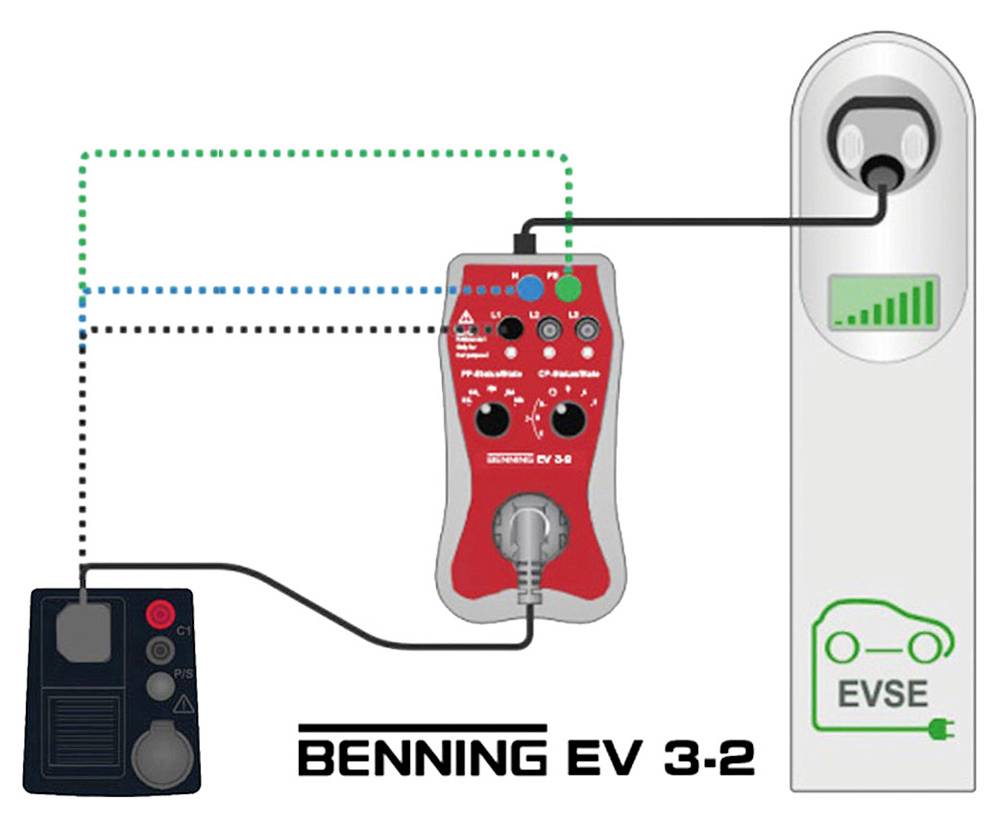

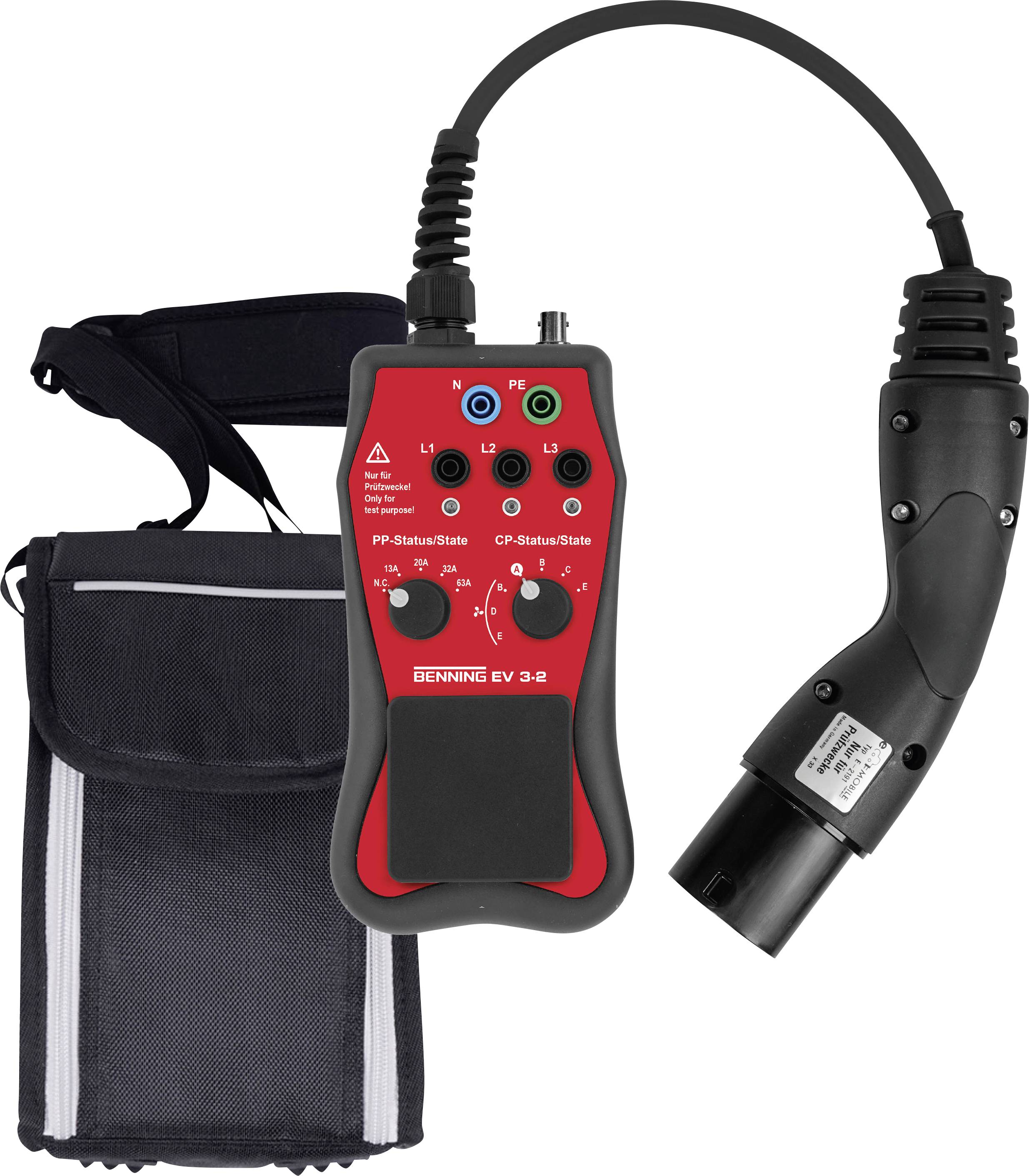

- Benning EV 3-2 kontroladapter (044169)
- Benning L-BOXX® 238 (10236016)
Tip
Prøvning i henhold til:
DIN VDE 0100-600
DIN VDE 0105-100
DIN EN 61851-1 / VDE 0122-1
