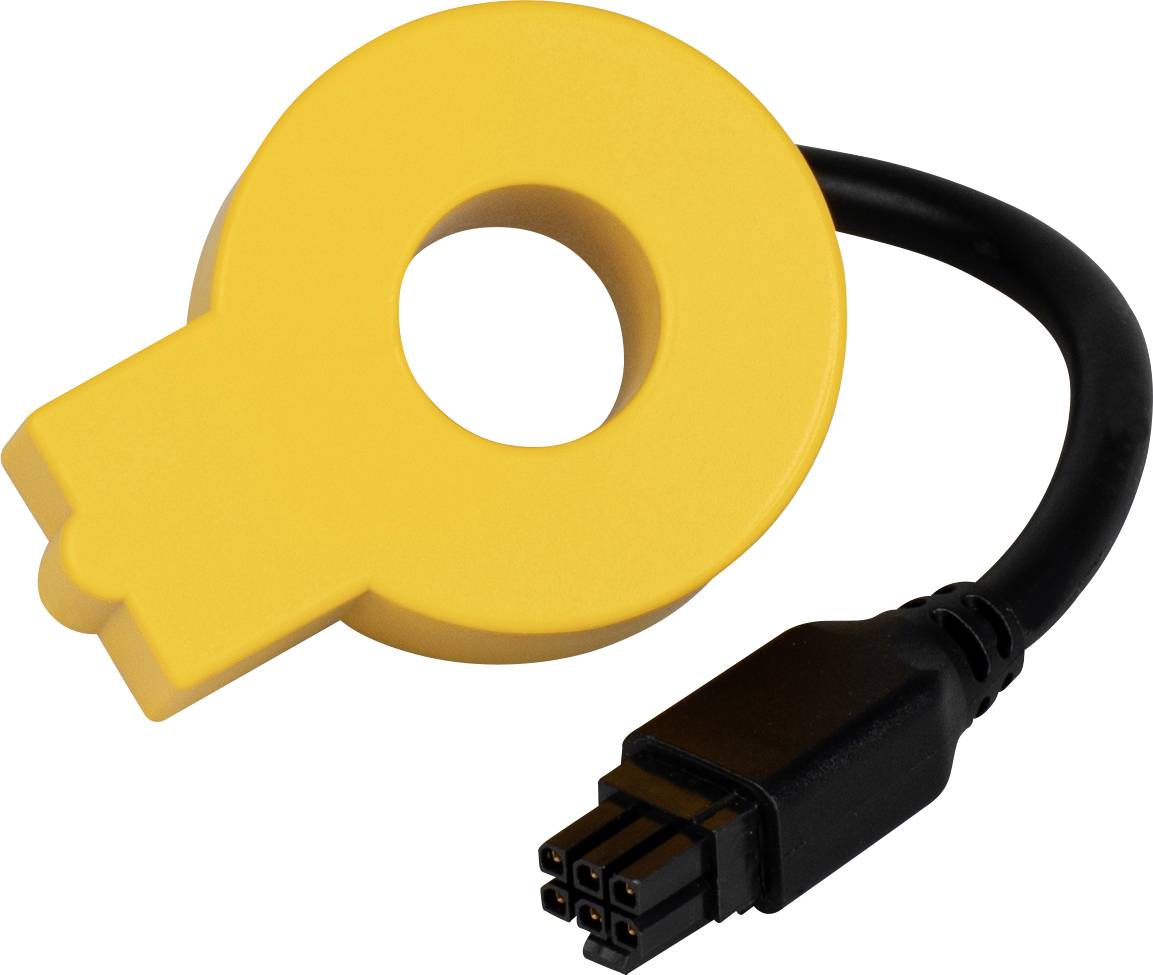

Bender W15BS B98080065 Målestrøm-omformer Primærstrøm 48 A Ledningsgennemføring Ø:15 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
4 stk. (Så længe lager haves)
Antal
Total (311,20 kr. / stk.r)
311,20 kr.
ekskl. moms
Kun 4 stk. tilbage på lager
Højdepunkter og detaljer
strømkonverter
- Primærstrøm 48 A
- Ledningsgennemføring Ø 15 mm
Tekniske specifikationer
- Definitioner:
- Isoleret primær leder til mærkespænding: (IC1)
- Omformer kabelgennemføring på primærsiden: (IC2)
- Målekreds; omformer på sekundærside: (IC3)
- Tilslutningskabel målekreds: (IC4)
- Indsatshøjde: (≤ 5000 m) ≤ 2000 m
- Mærkespænding: (300 V) 600 V.
- Overspændingskategori: III
- Nominel impulsspænding:
- IC1/IC2: (4 kV) 6 kV
- IC1/IC3: (6 kV) 8 kV
- IC2/IC3: (4 kV) 6 kV
- IC4: 4 kV
- Måleisolationsspænding
- IC1/IC2: (300 V) 600 V.
- IC2/IC3: (300 V) 600 V.
- IC4: 300 V.
- Tilsmudsningsgrad udvendig: 3
- Sikker adskillelse (dobbelt isolering) mellem
- IC1/IC3: (OVC III/300 V) OVC III/600 V.
- Kredse inden for målekolvningen
- Beregnet belastningsstrøm 48 A
- Primær beregnings-differencestrøm: 1000 mA
- Termisk målingsvedvarende differencestrøm Icth: 48 A.
- Termisk målingskorttidsstrøm Ith: 2400 A.
- Dimensionerings-spændingsimpuls: 6000 A.
- Arbejdstemperatur -30…+80 °C.
- Temperatur i kabelgennemføring: Maks. 100 °C.
- Tilslutningsledning med stikforbindelse 6-polet
- Ledningslængde: 1470 mm
- Tilslutningsledning UL Style 2464
- Ledningens yderdiameter (da): typ. 5 mm
- Bøjningsradius for en gang: 8x da, flerganet 15x da
- KAPSLINGSKLASSE (DIN EN 60529): IP54
- Kapslingsklasse (din en 60529): IP20
- Fastgørelse: Kabelbinder
- Produkttype
Målestrøm-omformer
- Primærstrøm
48 A
- Ledningsgennemføring Ø
15 mm
- Type
W15BS
- Dim.
(L x B x H) 23 x 41 x 52 mm
- Indgangsstrøm
48 A
- Målekategori
CAT III
- Bredde
41 mm
- H
52 mm
- L
23 mm
Dokumenter og downloads
Datablad
Datablad 2372869 Bender W15BS B98080065 Målestrøm-omformer Primærstrøm 48 A Ledningsgennemføring Ø:15 mm 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2372869 Bender W15BS B98080065 Målestrøm-omformer Primærstrøm 48 A Ledningsgennemføring Ø:15 mm 1 stk
Beskrivelse
Målestrømtransformeren i serien W15BS er strømtransformer, der registrerer AC- og DC-differencestrømme. Analysen af de registrerede strømme sker via de udstøderapparater, der er tilsluttet via måletransformerledningen. Forbindelsen til den pågældende
Apparater sker via en seksttsatslinje. De kan anvendes i DC, AC og 3(N)AC-systemer.
Målestrømtransformeren har en integreret Mu-metal-afskærmning til forebyggelse af forstyrrelsespåvirkning af eksterne magnetiske felter.
Korrekt anvendelse
Målestrømtransformeren W15BS egner sig til universalstrømssensitiv differencestrømmåling i strømforsyningsnet op til en mærkespænding på 600 V og en mærkestrøm på 48 A, hvor der på grund af den eksisterende omformer kan opstå jævnfejlstrømme. Beregnings-differencestrømmen er 1000 mA.
Den primære leder skal være et kabel, der mindst opfylder kravene til grundisolering med hensyn til anvendelsesområde.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Apparater sker via en seksttsatslinje. De kan anvendes i DC, AC og 3(N)AC-systemer.
Målestrømtransformeren har en integreret Mu-metal-afskærmning til forebyggelse af forstyrrelsespåvirkning af eksterne magnetiske felter.
Korrekt anvendelse
Målestrømtransformeren W15BS egner sig til universalstrømssensitiv differencestrømmåling i strømforsyningsnet op til en mærkespænding på 600 V og en mærkestrøm på 48 A, hvor der på grund af den eksisterende omformer kan opstå jævnfejlstrømme. Beregnings-differencestrømmen er 1000 mA.
Den primære leder skal være et kabel, der mindst opfylder kravene til grundisolering med hensyn til anvendelsesområde.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
