Name: BALLUFF Vinkelfotocelle BWL001H BWL001H Mørk-koblende 1 stk
Brand: BALLUFF
SKU: 3416726

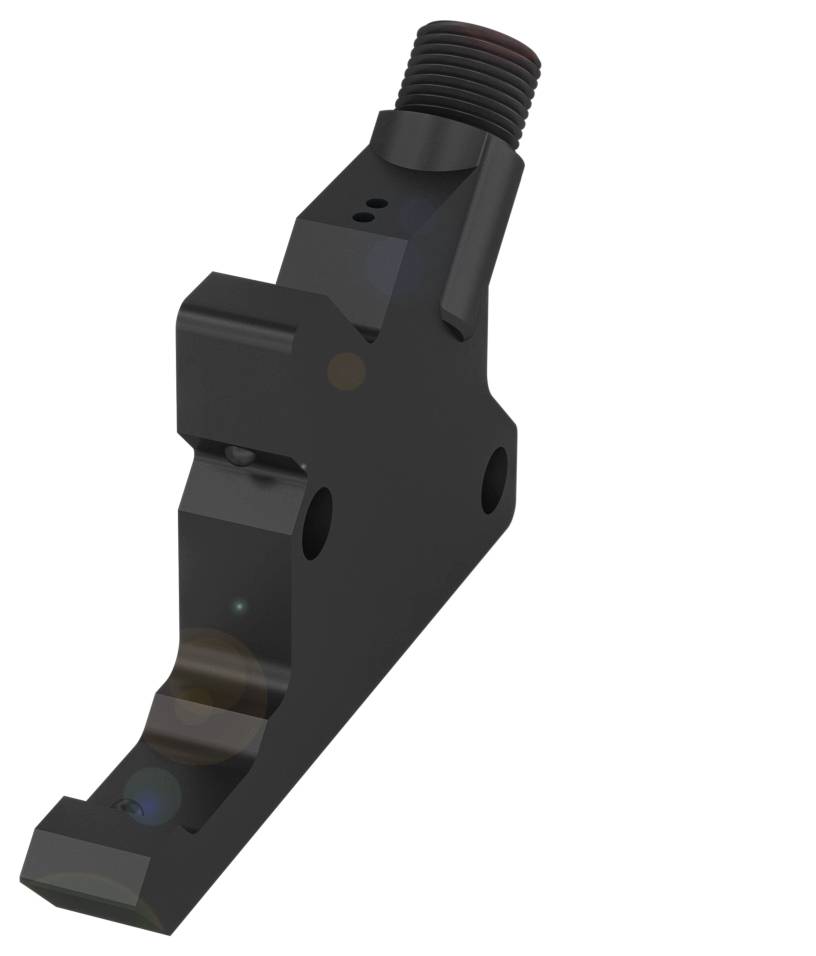

En sort mekanisk komponent med et gevind i toppen. Den har en uregelmæssig form og boringer.

Lignende billede

Produkttype

Vinkelfotocelle

Funktioner

Mørk-koblende

Driftsspænding maks.

30.0 V

Tilslutning

M12, 4-polet

Type

BWL001H

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 14 x 51 x 90 mm
Serie: C
Interface: PNP sluttekontakt (NO)
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle

Tekniske specifikationer

Vigtigste kendetegn:Mål: 14 x 51 x 90 mm
Aktiv flade, materiale: Epoxyharpiks
Tilslutning: Stik, M12x1-stik, 4-polet
Serie: C
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle
Kabinetmateriale: Rustfrit stål (1.4408), pulverlakeret
Lystype: Infrarød
Lyspletstørrelse: Dia. 3.0 mm lysafgivelse
Interface: PNP sluttekontakt (NO)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Vinkelfotocelle
Mål 14 x 51 x 90 mm
Fastgørelse: Skrue M6
Udgangsmodstand Ra: 33.0 kOhm
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 250 V AC
Standby-fortræk tv maks.: 100 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 0.5 µF
Reststrøm lr max.: 50 µA
Restripplespænding maks. (% af UE): 15 %
Skiftefrekvens 1000 Hz
Beskyttelsesklasse: II
Tilslutning: Stikforbindelse, M12x1-stik, 4-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Beskyttet mod ombytningsmulighed: Ja
Aktiv flade, materiale: Epoxyharpiks
Kabinetmateriale: Rustfrit stål (1.4408),|pulverbelagt
Kontakter, overfladebeskyttelse: Forgyldt
Serie: C
Form: Vinkel|tilslutning 45°
Display: Udgangsfunktion - LED gul|LED grøn: Driftsspænding
Slukkeforkobling toff maks.: 0.5 ms
Tændoptræk lyd maks.: 0.5 ms
Tomgangsstrøm IO maks. ved UE: 35 mA
Spændingsfald ud maks. ved IE: 2.5 V.
Overfladebeskyttelse mekaniske egenskaber: Pulverlakeret

Produkttype: Vinkelfotocelle

Type: BWL001H

Funktioner: Mørk-koblende

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 1000 Hz

Tilslutning: M12, 4-polet

Kabinetmateriale: Rustfrit stål

Materiale-egenskaber: pulverbelagt

Sendertype: LED infrarød

: IP67

Min. Temperatur: -10 °C

Maks. temperatur: 60 °C

L: 90.00 mm

Bredde: 14.00 mm

H: 51.00 mm

D: 90 m

Dim.: (L x B x H) 90.00 x 14.00 x 51.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3416726 BALLUFF Vinkelfotocelle BWL001H BWL001H Mørk-koblende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3416726 BALLUFF Vinkelfotocelle BWL001H BWL001H Mørk-koblende 1 stk

Beskrivelse

Vinkelfotoceller fra Baluff er en konsekvent videreudvikling af gaffellysskranker til mere krævende anvendelser. Den specielle kabinetkonstruktion og strålegeometri muliggør opstart og registrering af objekter fra næsten alle retninger. Monteringen er også nem ved vanskelige pladsforhold: Sender og modtager er fast afstemt efter hinanden. Serie=C, mål=14 x 51 x 90 mm, interface=PNP sluttekontakt (NO), funktionsprincip = vinkelfotocelle, funktionsprincip optisk=envejsfotocelle, strålingskarakteristik=divergent, lystype=infrarød, lyspletstørrelse=dia. 3.0 mm lysafgivelse, tilslutning=stik, M12x1-stik, 4-polet, husmateriale=rustfrit stål (1.4408), aktiv flade, materiale=epoxyharpiks, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
