Name: BALLUFF Vinkelfotocelle BWL000F BWL000F 1 stk
Brand: BALLUFF
SKU: 3418136

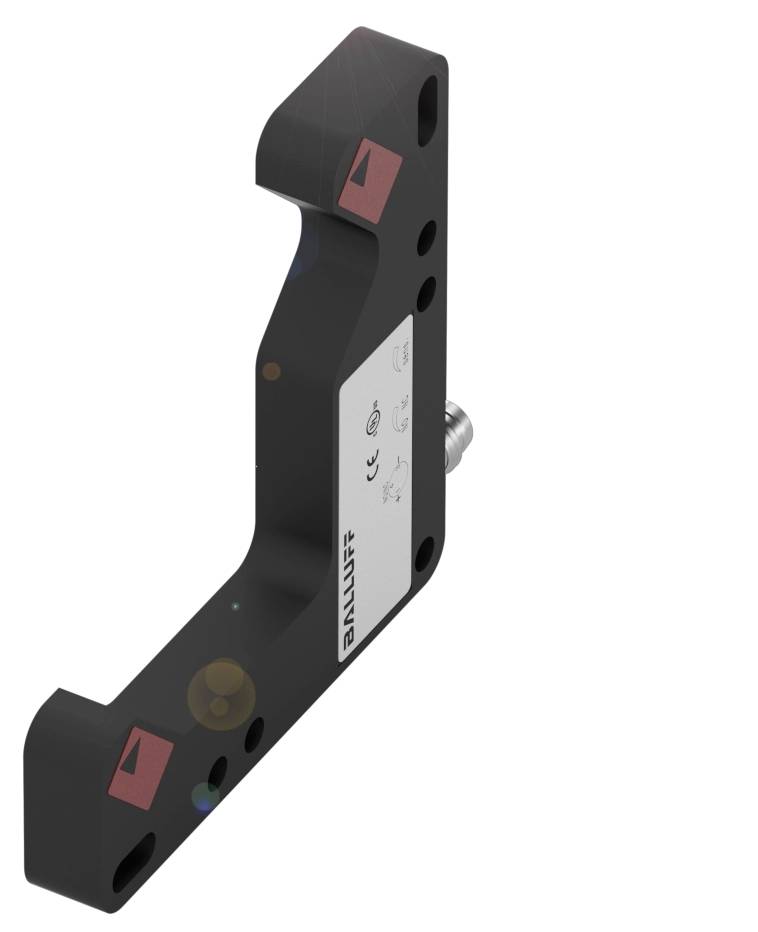

En rektangulær sensor fra Balluff med retningsbestemt form, sort, med røde markeringer og et sølvfarvet tilslutning til højre.

Lignende billede

Emballage-type

Piece

Produkttype

Vinkelfotocelle

Driftsspænding maks.

30.0 V

Tilslutning

M8, 3-polet

Type

BWL000F

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 10 x 75 x 84 mm
Serie: D
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle

Tekniske specifikationer

Vigtigste kendetegn:Mål: 10 x 75 x 84 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M8x1-stik, 3-polet
Serie: D
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle
Kabinetmateriale: Zink, trykstøbning, lakeret
Lystype: LED rødt lys
Lyspletstørrelse: Dia. 1.7 mm lysafgivelse
Mærke: Global
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Vinkelfotocelle
Mål 10 x 75 x 84 mm
Fastgørelse: Skrue M4
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 75 V DC
Standby-fortræk tv maks.: 200 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 1 µF
Reststrøm lr max.: 50 µA
Restripplespænding maks. (% af UE): 10 %
Skiftefrekvens 1500 Hz
Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Aktiv flade, materiale: Glas
Kabinetmateriale: Zink, trykstøbning, lakeret
Indstillingsmulighed: Følsomhed|lys-/mørk-frakobling
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Lakeret
Mærke: Global
Serie: D
Form: Vinkel|tilslutning lige
Visning: Udgangsfunktion - LED gul
Justering: Potentiometer 270° (2x)
Slukkeforkobling toff maks.: 0.33 ms
Tændoptræk lyd maks.: 0.33 ms
Tomgangsstrøm IO maks. ved UE: 35 mA
Spændingsfald ud maks. ved IE: 3 V.
Hysterese H maks.: 0.15 mm
MTTF (40 °C) materiale: 307 a
Optøningsmulighed beskyttet registreringsområde/måleområde: Ja

Emballage-type: Piece

Produkttype: Vinkelfotocelle

Type: BWL000F

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 1500 Hz

Tilslutning: M8, 3-polet

Kabinetmateriale: Zink

Materiale-egenskaber: Trykstøbt

Sendertype: LED, rød

: IP67

Min. Temperatur: -10 °C

Maks. temperatur: 60 °C

L: 84.00 mm

Bredde: 10.00 mm

H: 75.00 mm

Dim.: (L x B x H) 84.00 x 10.00 x 75.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3418136 BALLUFF Vinkelfotocelle BWL000F BWL000F 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3418136 BALLUFF Vinkelfotocelle BWL000F BWL000F 1 stk

Beskrivelse

Vinkelfotoceller fra Baluff er en konsekvent videreudvikling af gaffellysskranker til mere krævende anvendelser. Den specielle kabinetkonstruktion og strålegeometri muliggør opstart og registrering af objekter fra næsten alle retninger. Monteringen er også nem ved vanskelige pladsforhold: Sender og modtager er fast afstemt efter hinanden. Serie=D, mål=10 x 75 x 84 mm, interface=PNP sluttekontakt/brydekontakt (NO/NC), funktionsprincip = vinkelfotocelle, funktionsprincip optisk=envejsfotocelle, strålingskarakteristik=diforgent, lystype=LED rødt lys, lyspletstørrelse=dia. 1.7 mm lysafgivelse, tilslutning=stik, M8x1-stik, 3-polet, husmateriale=zink, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusEACWEEE, mærke = Global

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
