Name: BALLUFF Vinkelfotocelle BWL0009 BWL0009 Omskifter 1 stk
Brand: BALLUFF
SKU: 3418111

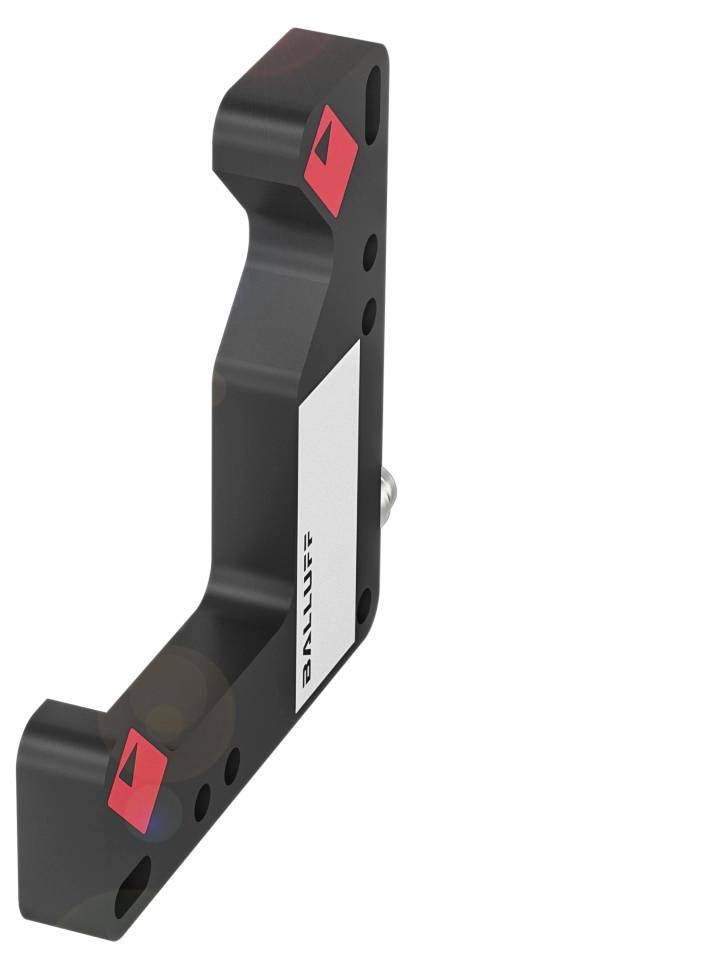

Sensorholder af sort metal med røde markeringer og teksten 'BALLUFF', til montering i industrielle anvendelser.

Lignende billede

Emballage-type

Piece

Produkttype

Vinkelfotocelle

Funktioner

Omskifter

Driftsspænding maks.

30.0 V

Tilslutning

M8, 3-polet

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 10 x 75 x 84 mm
Serie: D
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle

Tekniske specifikationer

Vigtigste kendetegn:Mål: 10 x 75 x 84 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M8x1-stik, 3-polet
Serie: D
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle
Kabinetmateriale: Zink, trykstøbning, lakeret
Lystype: Infrarød
Lyspletstørrelse: Dia. 2.5 mm lysafgivelse
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Vinkelfotocelle
Mål 10 x 75 x 84 mm
Fastgørelse: Skrue M4
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 75 V DC
Standby-fortræk tv maks.: 200 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 1 µF
Reststrøm lr max.: 50 µA
Restripplespænding maks. (% af UE): 10 %
Skiftefrekvens 2000 Hz
Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Aktiv flade, materiale: Glas
Kabinetmateriale: Zink, trykstøbning, lakeret
Indstillingsmulighed: Lys-/mørk-frakobling|følsomhed
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Lakeret
Serie: D
Form: Vinkel|tilslutning lige
Display: Udgangsfunktion - LED gul|LED grøn: Driftsspænding
Justering: Potentiometer 270° (2x)
Slukkeforkobling toff maks.: 0.25 ms
Tændoptræk lyd maks.: 0.25 ms
Tomgangsstrøm IO maks. ved UE: 35 mA
Hysterese H maks.: 0.3 mm
MTTF (40 °C) materiale: 307 a
Optøningsmulighed beskyttet registreringsområde/måleområde: Ja

Emballage-type: Piece

Produkttype: Vinkelfotocelle

Type: BWL0009

Funktioner: Omskifter

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 2000 Hz

Tilslutning: M8, 3-polet

Kabinetmateriale: Zink

Materiale-egenskaber: Trykstøbt

Sendertype: LED infrarød

: IP67

Min. Temperatur: -10 °C

Maks. temperatur: 60 °C

L: 84.00 mm

Bredde: 10.00 mm

H: 75.00 mm

D: 84 m

Dim.: (L x B x H) 84.00 x 10.00 x 75.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3418111 BALLUFF Vinkelfotocelle BWL0009 BWL0009 Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3418111 BALLUFF Vinkelfotocelle BWL0009 BWL0009 Omskifter 1 stk

Beskrivelse

Vinkelfotoceller fra Baluff er en konsekvent videreudvikling af gaffellysskranker til mere krævende anvendelser. Den specielle kabinetkonstruktion og strålegeometri muliggør opstart og registrering af objekter fra næsten alle retninger. Monteringen er også nem ved vanskelige pladsforhold: Sender og modtager er fast afstemt efter hinanden. Serie=D, mål=10 x 75 x 84 mm, interface=PNP sluttekontakt/brydekontakt (NO/NC), funktionsprincip = vinkelfotocelle, funktionsprincip optisk=envejsfotocelle, strålingskarakteristik=diforgent, lystype=infrarød, lyspletstørrelse=dia. 2.5 mm lysafgivelse, tilslutning=stik, M8x1-stik, 3-polet, husmateriale=zink, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee
