Name: BALLUFF Vinkelfotocelle BWL0001 BWL0001 1 stk
Brand: BALLUFF
SKU: 3417619

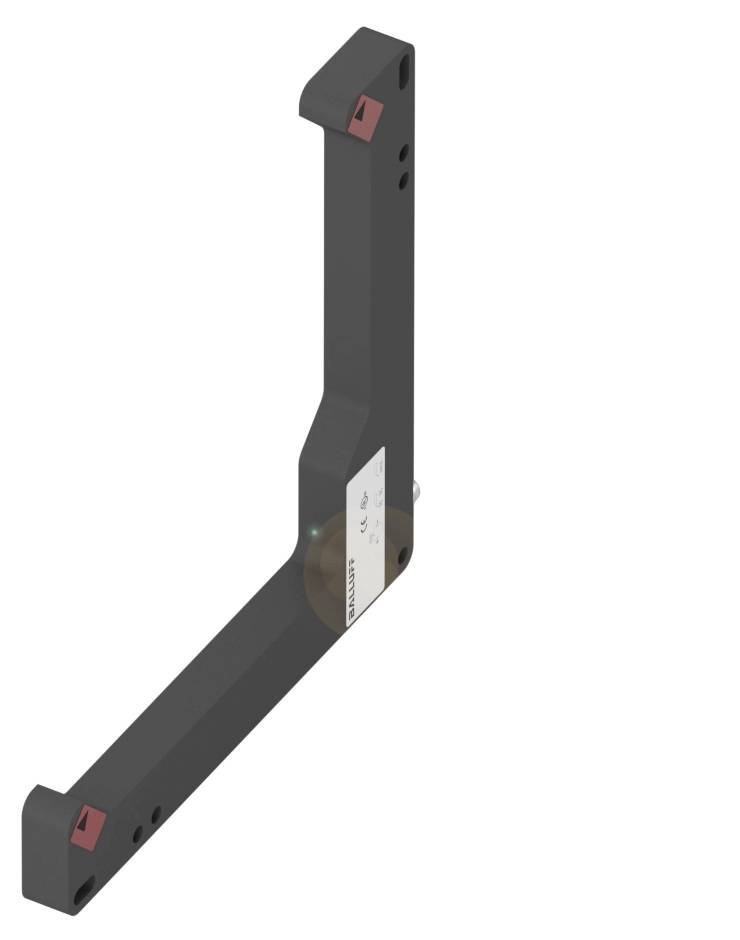

Et L-formet, sort metaldel med røde accenter i enderne, med et hvidt mærkat med tekst på. Muligvis del af en maskine.

Lignende billede

Emballage-type

Piece

Produkttype

Vinkelfotocelle

Driftsspænding maks.

30.0 V

Tilslutning

M8, 3-polet

Type

BWL0001

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Fotoelektrisk sensorer og lyssensorer

Mål 12 x 150 x 159 mm
Serie: D
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle

Tekniske specifikationer

Vigtigste kendetegn:Mål: 12 x 150 x 159 mm
Aktiv flade, materiale: Glas
Tilslutning: Stik, M8x1-stik, 3-polet
Serie: D
Driftsspænding Ub: 10...30 VDC
Funktionsprincip: Vinkelfotocelle
Funktionsprincip optisk: Envejsfotocelle
Kabinetmateriale: Zink, trykstøbning, lakeret
Lystype: Infrarød
Lyspletstørrelse: Dia. 2.5 mm lysafgivelse
Interface: PNP sluttekontakt/brydekontakt (NO/NC)
Strålekarakteristik: Divergent
Yderligere egenskaber:
Funktionsprincip: Vinkelfotocelle
Mål 12 x 150 x 159 mm
Fastgørelse: Skrue M4
Driftsspænding UE DC: 24 V
Nominel driftsstrøm IE: 200 mA
Mærkeisolationsspænding UI: 75 V DC
Standby-fortræk tv maks.: 200 ms
Driftsspænding Ub: 10...30 VDC
Anvendelseskategori: DC-13
Belastningskapacitet maks. ved UE: 1 µF
Reststrøm lr max.: 50 µA
Restripplespænding maks. (% af UE): 10 %
Skiftefrekvens 2000 Hz
Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
Kortslutningsbeskyttelse: Ja
Polaritetsbeskyttelse: Ja
Aktiv flade, materiale: Glas
Kabinetmateriale: Zink, trykstøbning, lakeret
Indstillingsmulighed: Lys-/mørk-frakobling|følsomhed
Kontakter, overfladebeskyttelse: Forgyldt
Overfladebeskyttelse: Lakeret
Serie: D
Form: Vinkel|tilslutning lige
Display: Udgangsfunktion - LED gul|LED grøn: Driftsspænding
Justering: Potentiometer 270° (2x)
Slukkeforkobling toff maks.: 0.25 ms
Tændoptræk lyd maks.: 0.25 ms
Tomgangsstrøm IO maks. ved UE: 35 mA
Hysterese H maks.: 0.5 mm
MTTF (40 °C) materiale: 300 a
Optøningsmulighed beskyttet registreringsområde/måleområde: Ja

Emballage-type: Piece

Produkttype: Vinkelfotocelle

Type: BWL0001

Driftsspænding: 24

Min. driftsspænding: 10.0 V

Driftsspænding maks.: 30.0 V

Driftsspænding: 10.0 - 30.0 V

Kontakttype: 1 x brydekontakt
1 x sluttekontakt

Udgange: PNP

Kontaktfrekvens: 2000 Hz

Tilslutning: M8, 3-polet

Kabinetmateriale: Zink

Materiale-egenskaber: Trykstøbt

Sendertype: LED infrarød

: IP67

Min. Temperatur: -10 °C

Maks. temperatur: 60 °C

L: 159.00 mm

Bredde: 12.00 mm

H: 150.00 mm

D: 159 m

Dim.: (L x B x H) 159.00 x 12.00 x 150.00 mm

Indhold: 1 stk

Nominel spænding: 30.0 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3417619 BALLUFF Vinkelfotocelle BWL0001 BWL0001 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3417619 BALLUFF Vinkelfotocelle BWL0001 BWL0001 1 stk

Beskrivelse

Vinkelfotoceller fra Baluff er en konsekvent videreudvikling af gaffellysskranker til mere krævende anvendelser. Den specielle kabinetkonstruktion og strålegeometri muliggør opstart og registrering af objekter fra næsten alle retninger. Monteringen er også nem ved vanskelige pladsforhold: Sender og modtager er fast afstemt efter hinanden. Serie=D, mål=12 x 150 x 159 mm, interface=PNP sluttekontakt/brydekontakt (NO/NC), funktionsprincip = vinkelfotocelle, funktionsprincip optisk=envejsfotocelle, strålingskarakteristik=diforgent, lystype=infrarød, lyspletstørrelse=dia. 2.5 mm lysafgivelse, tilslutning=stik, M8x1-stik, 3-polet, husmateriale=zink, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusWee

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
