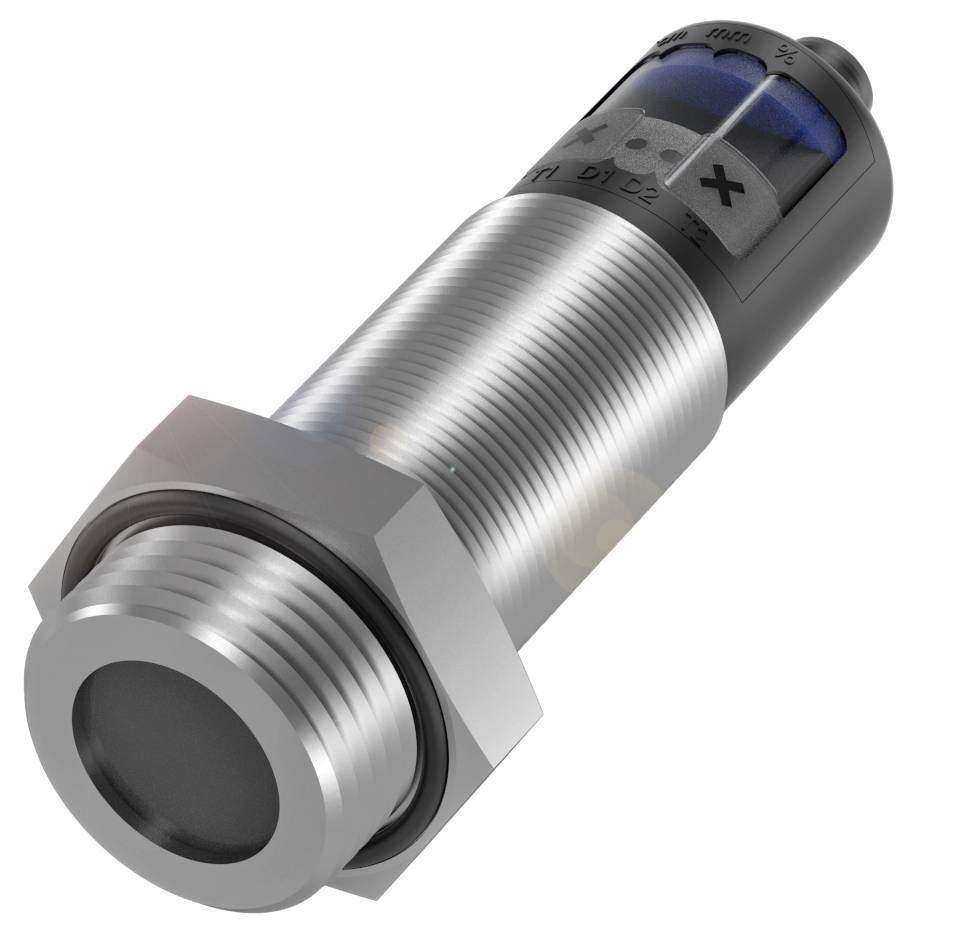

BALLUFF Ultralydssensor Ultralyd PNP BUS005Y
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
350 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 47 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Procestilslutning: G 1"
- Analog udgang: Analog, spænding/analog, strøm 0…10 V/4…20 mA
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PTFE
- Analog udgang: Analog, spænding/analog, strøm 0…10 V/4…20 mA
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 47 mm
- Driftsspænding Ub: 9...30 VDC
- Trykstyrke max. 6 bar
- Kabinetmateriale: Rustfrit stål (1.4571)
- PBT, TPU
- Procestilslutning: G 1"
- Rækkevidde 85...1500 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 9 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 9 Hz
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 350 mm
- Udgangsstrøm max. 200 mA
- Visning: Afstandsværdi - segmentvisning
- Hysterese H maks.: 5 mm
- Anvendelse: Afstandsmåling
- Måleområde 85...1500 mm
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 80 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 320 kHz
- Opløsning: ≤ 0.025 mm
- Repeterbarhed: ± 0.15 % FS
- Belastningsmodstand RL maks. (analog i): 500 ohm ved UB > 20 V|100 ohm ved UB < 20 V.
- Belastningsmodstand RL min. (Analog U): 100 ohm ved UB > 15 V.
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Produkttype
Ultralydssensor
- Type
BUS005Y
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
350 mm
- Kontaktfrekvens
9 Hz
- Variant
Ultralyd
- Specifikationer
syrebestandig
- Tilslutning
Stik M12, 5 polet
- Materiale-egenskaber
rustfri
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
114.5 mm
- (Ø)
47 m
- Dim.
(Ø x L) 47 m x 114.5 mm
- Tilladt strømbelastning per stikplads
200 mA
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416359 BALLUFF Ultralydssensor Ultralyd PNP BUS005Y
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416359 BALLUFF Ultralydssensor Ultralyd PNP BUS005Y
Beskrivelse
Kemisk bestandige ultralydssensorer måler fyldningsniveauet berøringsfrit både ved normaltryk og med et overtryk på op til 6 bar, i tanke og beholdere. Ved at kombinere koblings- og analog udgang kan du endda gennemføre måling af væskestanden og samtidigt gennemføre overløbsbeskyttelse. En PTFE-membran og et kabinet i rustfrit stål beskytter sensoren mod aggressive væsker i alle anvendelser. Konstruktion=dia. 47 mm, procestilslutning=G 1", analog udgang=analog, spænding/analog, strøm 0.10 V/4.20 mA lineær stigende/faldende, koblingsudgang=PNP sluttekontakt/åbner (NO/NC), tilslutning=stikforbindelse, M12x1-stik, 5-polet, Kabinetmateriale=rustfrit stål (1.4571) PBT, TPU, aktiv flade, materiale=PTFE, rækkevidde=85...1500 mm, skiftefrekvens=9 Hz, godkendelse/overensstemmelse=CEWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, trykstyrke maks.=6 bar, driftsspænding Ub=9...30 VDC
