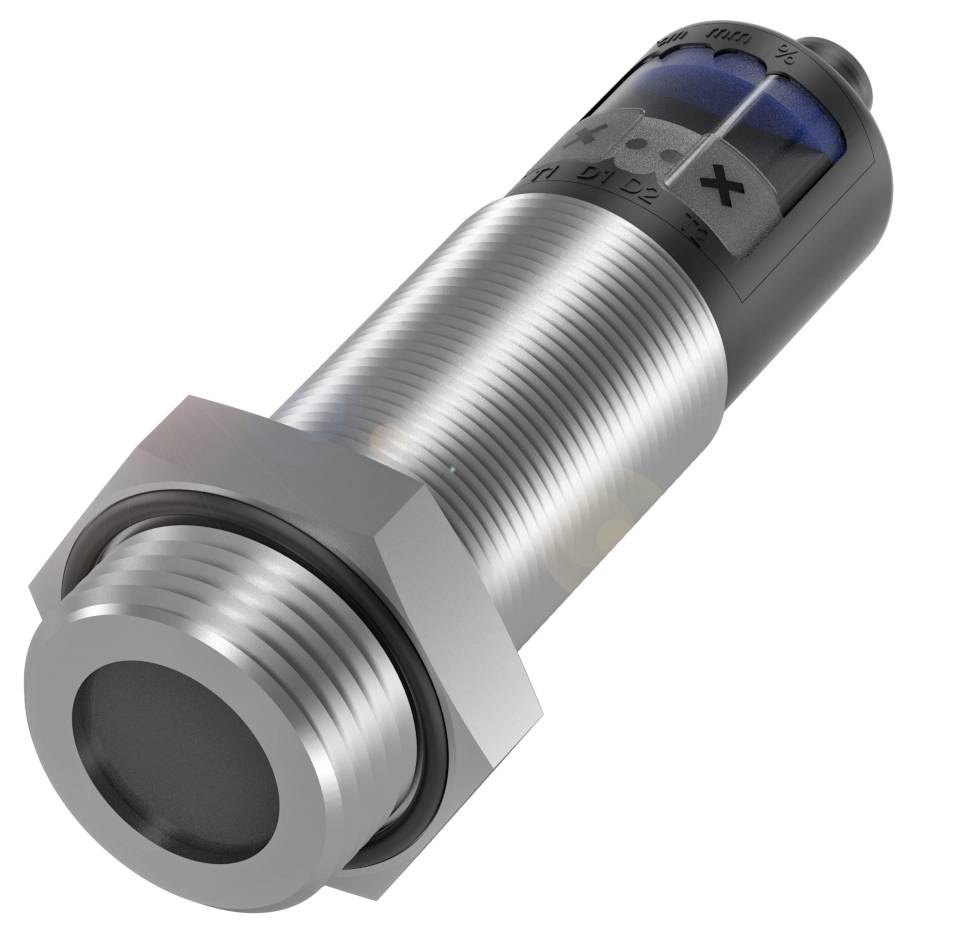

Lignende billede
BALLUFF Ultralydssensor Ultralyd PNP BUS005U
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
1300 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 47 mm
- Koblingsudgang: 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Rustfrit stål (1.4571)
- PBT, TPU
- Procestilslutning: G 1"
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PTFE
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 47 mm
- Driftsspænding Ub: 9...30 VDC
- Trykstyrke max. 6 bar
- Kabinetmateriale: Rustfrit stål (1.4571)
- PBT, TPU
- Procestilslutning: G 1"
- Rækkevidde 200...5000 mm
- Koblingsudgang: 2x PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 5 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 5 Hz
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 1300 mm
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Indindlæringstilstand display/tast|følsomhed i overtrykstilstand|skifteafstand, 2 værdier|lukker/åbner|tastelås tænd/sluk|fabriksindstilling (reset)|hysterese|målefilter|analog output U/i/auto/manuel|synkronisering tænd/sluk|temperaturkompensation til/fra|sensorudligning (kalibrering)|område forgrundsafblænding|startforsinkelse 0...20 s|filterstyrke (10 trin) segmentvisning mørk/mørk/fra||||||||||||||||filterets lysstyrke
- Serie: M30E2
- Visning: Afstandsværdi - segmentvisning|udgangsfunktion - LED gul|LED grøn: Driftsspænding|sensorindstillinger - segment-|visning
- Justering: Knap (2x)
- Hysterese H maks.: 20 mm
- Anvendelse: Objektregistrering
- Måleområde 200...5000 mm
- Driftstype: Refleksionsfotocelle (koblingspunkt)|refleksionsaste (vindue)|refleksionsfotocelle
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 80 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 180 kHz
- Opløsning: ≤ 0.180 mm
- Repeterbarhed: ± 0.15 % FS
- Polaritetsbeskyttet registreringsområde/måleområde: Ja
- Produkttype
Ultralydssensor
- Type
BUS005U
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
1300 mm
- Kontaktfrekvens
5 Hz
- Variant
Ultralyd
- Specifikationer
syrebestandig
- Tilslutning
Stik M12, 5 polet
- Kabinetmateriale
Rustfrit stål
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
114.5 mm
- (Ø)
47 m
- Dim.
(Ø x L) 47 m x 114.5 mm
- Tilladt strømbelastning per stikplads
200 mA
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416390 BALLUFF Ultralydssensor Ultralyd PNP BUS005U
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416390 BALLUFF Ultralydssensor Ultralyd PNP BUS005U
Beskrivelse
Kemisk bestandige ultralydssensorer måler fyldningsniveauet berøringsfrit både ved normaltryk og med et overtryk på op til 6 bar, i tanke og beholdere. Ved at kombinere koblings- og analog udgang kan du endda gennemføre måling af væskestanden og samtidigt gennemføre overløbsbeskyttelse. En PTFE-membran og et kabinet i rustfrit stål beskytter sensoren mod aggressive væsker i alle anvendelser. Konstruktion=dia. 47 mm, procestilslutning=G 1", koblingsudgang=2x PNP sluttekontakt/brydekontakt (NO/NC), tilslutning=stikforbindelse, M12x1-stik, 5-polet, husmateriale=rustfrit stål (1.4571) PBT, TPU, aktiv flade, materiale=PTFE, rækkevidde=200...5000 mm, koblingsfrekvens=5 Hz, godkendelse/overensstemmelse=CEWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, trykstyrke maks.=6 bar, driftsspænding Ub=9...30 VDC
