Lignende billede

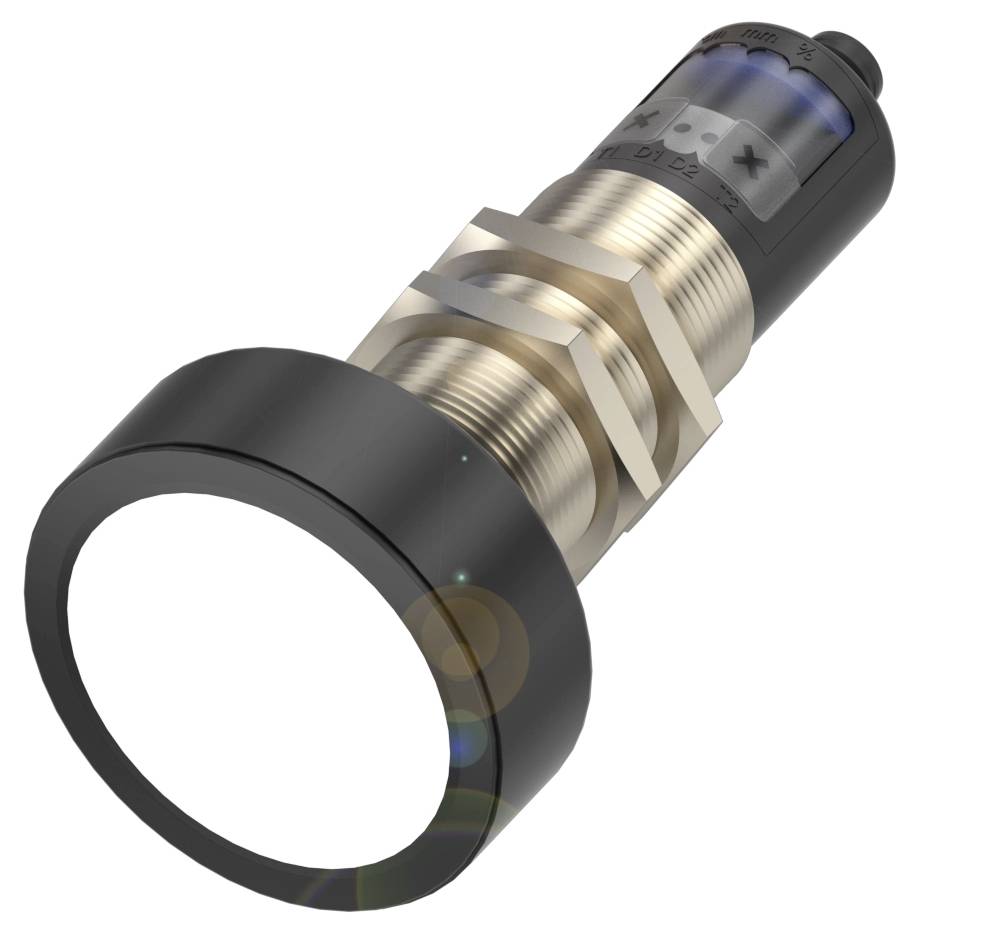

BALLUFF Ultralydssensor Ultralyd PNP BUS0047
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
6000 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 65 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Rustfrit stål
- PBT, TPU
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 65 mm
- Driftsspænding Ub: 9...30 VDC
- Kabinetmateriale: Rustfrit stål
- PBT, TPU
- Rækkevidde 600...8000 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 3 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 3 Hz
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 6000 mm
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Multiplexingshastighed|synkronisering aktiveret/fra|synchron-/multiplex|segmentvisning lys/mørk/fra|filterstyrke (10 trin)|Responsforsinkelse 0...20 s|område forunderblænding|multiplex Multiplex-sensorjustering (kalibrering)|temperaturkompensation til/fra|målefølerhysterese|hysterese (3 trin)|indstilstand display/tast|indstilling af|driftstype|skifteafstand, 2 værdier|agn/|agn/|agn-åbner
- Serie M30E1
- Visning: Afstandsværdi - segmentvisning|udgangsfunktion - LED gul|LED grøn: Driftsspænding|sensorindstillinger - segment-|visning
- Justering: Knap (2x)
- Hysterese H maks.: 100 mm
- Anvendelse: Objektregistrering
- Måleområde 600...8000 mm
- Driftstype: Refleksionsfotocelle (koblingspunkt)|refleksionsaste (vindue)|refleksionsfotocelle
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 80 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 80 kHz
- Opløsning: ≤ 0.180 mm
- Repeterbarhed: ± 0.15 % FS
- Produkttype
Ultralydssensor
- Type
BUS0047
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
6000 mm
- Kontaktfrekvens
3 Hz
- Variant
Ultralyd
- Tilslutning
Stik M12, 5 polet
- Kabinetmateriale
Rustfrit stål
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
116.2 mm
- (Ø)
65 m
- Dim.
(Ø x L) 65 m x 116.2 mm
- Tilladt strømbelastning per stikplads
200 mA
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416438 BALLUFF Ultralydssensor Ultralyd PNP BUS0047
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416438 BALLUFF Ultralydssensor Ultralyd PNP BUS0047
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Konstruktion=dia. 65 mm, koblingsudgang=PNP sluttekontakt/brydekontakt (NO/NC), tilslutning=stikforbindelse, M12x1-stik, 5-polet, Kabinetmateriale=rustfrit stål PBT, TPU, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=600...8000 mm, skiftefrekvens=3 Hz, godkendelse/overensstemmelse=cULus LISTEDCEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=9...30 VDC
