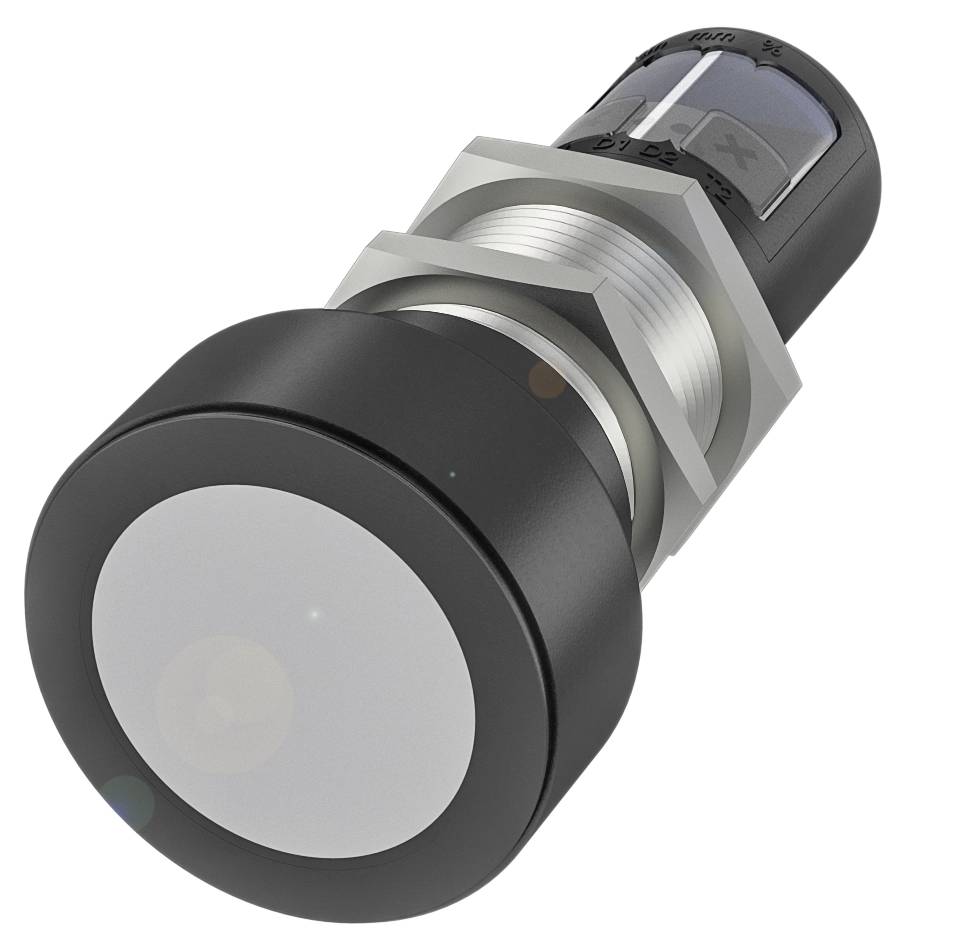

BALLUFF Ultralydssensor Ultralyd PNP BUS003P Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Ultralydssensor
Driftsspænding maks.
30 V
Udgange
PNP
Koblingsafstand (max.)
3400 mm
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 47.5 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Messing, forniklet
- PBT, TPU
- Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Aktiv flade, materiale: PU-skum/epoxyharpiks/glas
- Tilslutning: Stik, M12x1-stik, 5-polet
- Konstruktion: Dia. 47.5 mm
- Driftsspænding Ub: 9...30 VDC
- Kabinetmateriale: Messing, forniklet
- PBT, TPU
- Rækkevidde 350...5000 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 4 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Repeterbarhed: ± 0.15 % FS
- Yderligere egenskaber:
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 9...30 VDC
- Skiftefrekvens 4 Hz
- Tilslutning: M12x1-stik, 5-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Nominel kontaktafstand Sn: 3400 mm
- Udgangsstrøm max. 200 mA
- Indstillingsmulighed: Multiplexingshastighed|synkronisering aktiveret/fra|synchron-/multiplex|segmentvisning lys/mørk/fra|filterstyrke (10 trin)|Responsforsinkelse 0...20 s|område forunderblænding|multiplex Multiplex-sensoradresse|sensorjustering (kalibrering)|temperaturkompensation til/fra|målefølerhysterese|hysterese (3 trin)|indstilstand display/tast|indstilling af|skærm (|skifteafstand
- Serie M30M1
- Visning: Afstandsværdi - segmentvisning|udgangsfunktion - LED gul|LED grøn: Driftsspænding|sensorindstillinger - segment-|visning
- Justering: Knap (2x)
- Hysterese H maks.: 50 mm
- Anvendelse: Objektregistrering
- Måleområde 350...5000 mm
- Driftstype: Refleksionsbarriere|refleksionstast (koblingspunkt)|refleksionsaste (vindue)
- Indgangsfunktion: Synkroniseringssignal
- Strømforbrug max. 80 mA
- Synkronisering: Intern, maks. 10 sensorer
- Ultralydsfrekvens 120 kHz
- Opløsning: ≤ 0.180 mm
- Repeterbarhed: ± 0.15 % FS
- Emballage-type
Piece
- Produkttype
Ultralydssensor
- Type
BUS003P
- Min. driftsspænding
9 V
- Driftsspænding maks.
30 V
- Driftsspænding
9 - 30 V
- Udgange
PNP
- Koblingsafstand (max.)
3400 mm
- Kontaktfrekvens
4 Hz
- Variant
Ultralyd
- Tilslutning
Stik M12, 5 polet
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
113.2 mm
- (Ø)
47.5 m
- Dim.
(Ø x L) 47.5 m x 113.2 mm
- Tilladt strømbelastning per stikplads
200 mA
- Nominel spænding
30 V
- Driftsspænding
24
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416367 BALLUFF Ultralydssensor Ultralyd PNP BUS003P Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416367 BALLUFF Ultralydssensor Ultralyd PNP BUS003P Piece
Beskrivelse
Berøringsfrit mål fyldningsstand, højde eller forhæng, kan anvendes universelt, arbejder den uafhængigt af farve og overfladebeskaffenhed. Høj opløsning, store rækkevidder og små blindzoner sikrer den yderste præcision. Ultralyds-sensorerne adskiller sig via deres spændings- eller strømudgang og varianter med ekstra kontaktudgang. Konstruktion=dia. 47.5 mm, koblingsudgang=PNP sluttekontakt/brydekontakt (NO/NC), tilslutning=stikforbindelse, M12x1-stik, 5-polet, Kabinetmateriale=messing PBT, TPU, aktiv flade, materiale=PU-skum/epoxyharpiks/glas, rækkevidde=350...5000 mm, skiftefrekvens=4 Hz, godkendelse/overensstemmelse=cULus LISTEDCEEACWEEE, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, gentagelsesnøjagtighed=± 0.15 % FS, driftsspænding Ub=9...30 VDC
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
